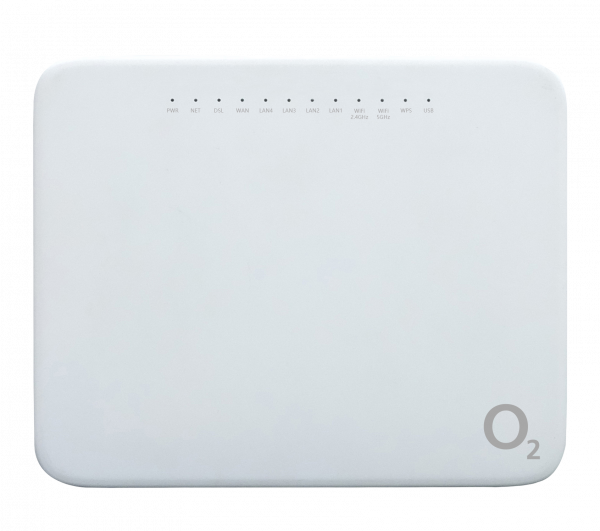

Nastavení a ovládání modemu Comtrend VR 3047 eu

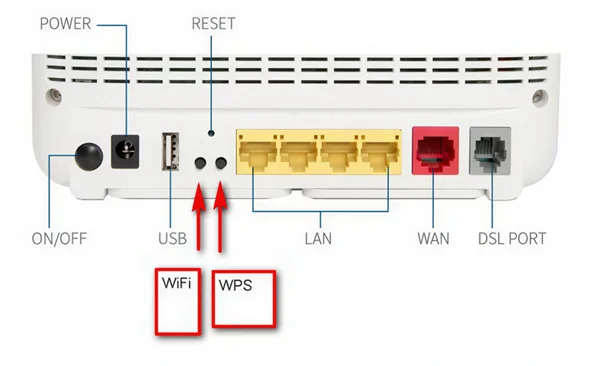

1. Modem má pro prvotní spuštění obě Wi-Fi sítě zapnuty. V případě, že potřebujete vypnout nebo zapnout ručně podržte tlačítko WiFi ON/OFF na zadní části modemu přibližně na 6 vteřin.



   Zapnutí Wi-Fi zobrazují rozsvícené se kontrolky „2.4G“ a „5G“.



2. Pokud jste si v minulosti nenastavili vlastní jméno a heslo k Wi Fi nebo jste modem uvedli do továrního nastavení, najdete přihlašovací údaje na zadní straně modemu.


Wi Fi síť si můžete sami přejmenovat a nastavit k ní vlastní heslo. Změna názvu a hesla je vhodná například po prvním zprovoznění Wi Fi sítě. Lépe ji tak ochráníte před zásahem cizí osoby.

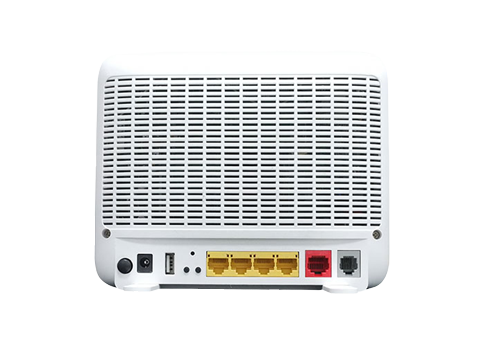

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý do „LAN“ zdířky svého počítače.

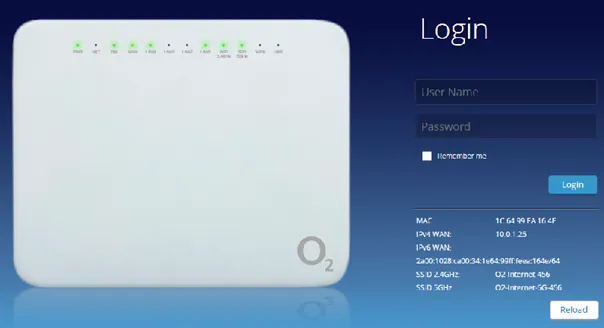

2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

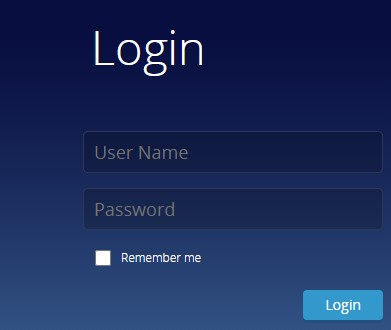

3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili.

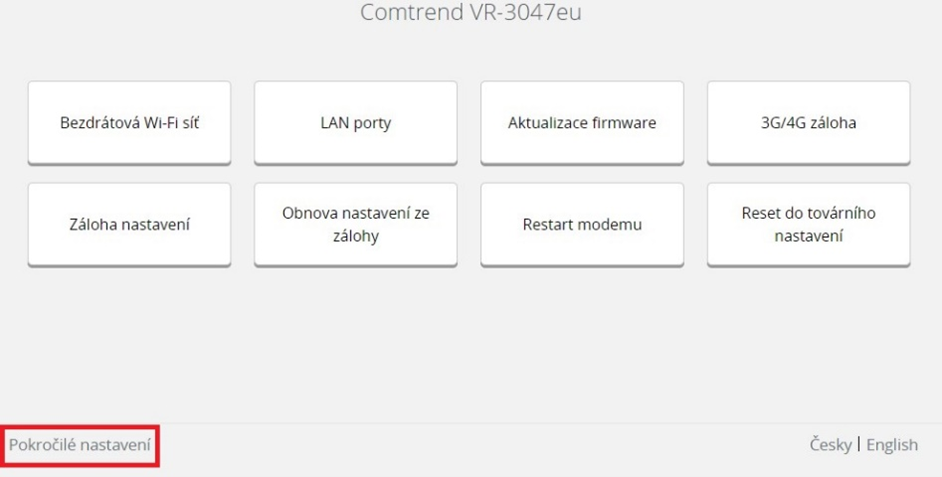

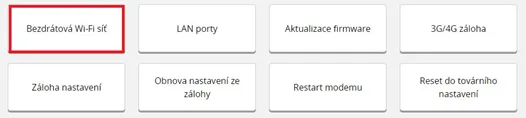

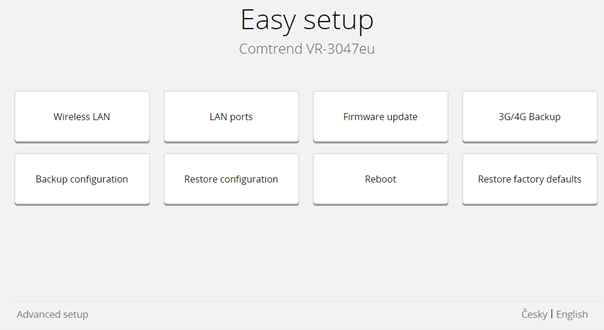

4. Následuje obrazovka s nabídkou hlavních nastavení. Vstupte do nabídky WiFi nastavení.

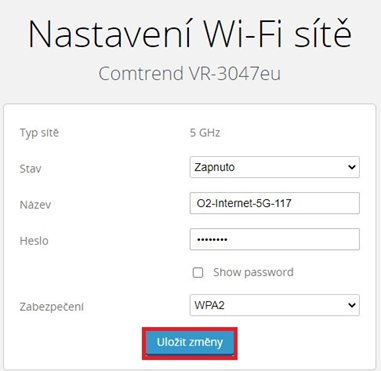

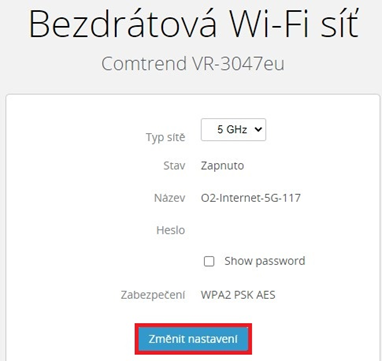

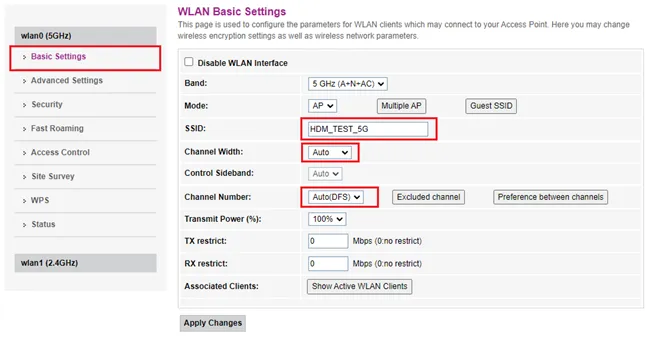

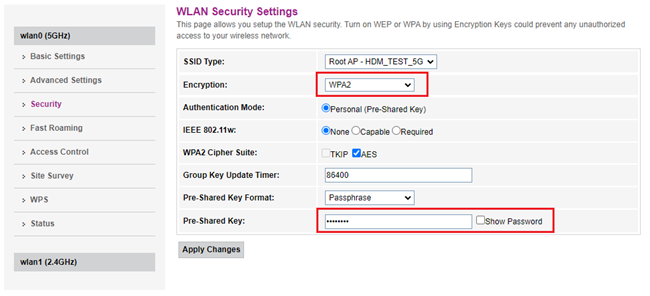

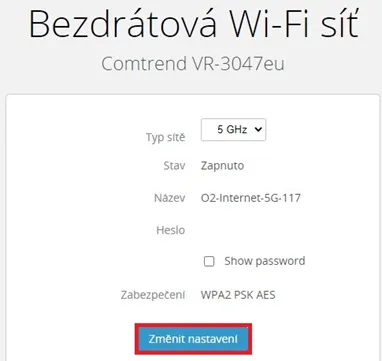

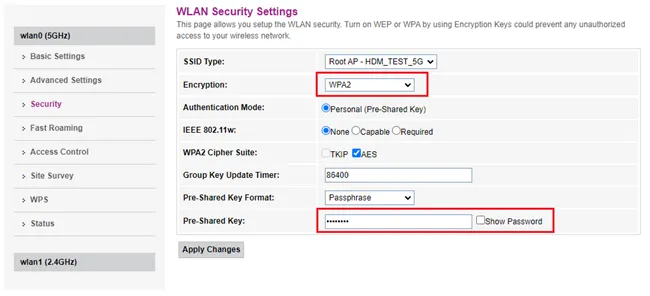

5. Po vstupu na nabídky „Bezdrátová Wi-Fi sít“, můžete změnit název Wi-Fi sítě a pro nové heslo nepoužívejte diakritiku pro WiFi sítě 2.4GHz a 5GHz. Také zde můžete WiFi sítě vypnout. Změny potvrďte kliknutím na tlačítko „Uložit změny“.





6. Připojte koncové zařízení

   Po dokončení nastavení můžete k Wi Fi síti připojit zařízení jako mobilní telefon, počítač, notebook nebo tablet. Na zařízení stačí zapnout Wi Fi, vyhledat dostupné bezdrátové sítě v okolí a vybrat vámi pojmenovanou síť. Pokud zařízení, které chcete připojit umožňuje připojení k Wi-Fi síti 5GHz, doporučujeme ho k této síti připojit. Pro přihlášení zadejte heslo, které jste v předchozích krocích nastavili. Pokud heslo zadáte správně, systém oznámí, že jste připojeni.

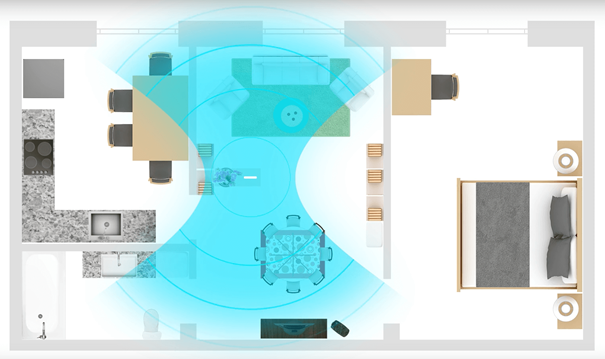

Poloha modemu má zásadní vliv na kvalitu pokrytí Wi-Fi signálem. Podívejte se na pár užitečných tipů, jak správně umístit modem.

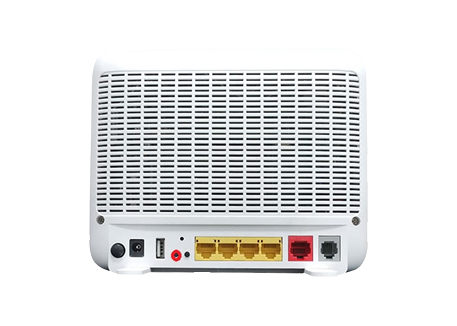

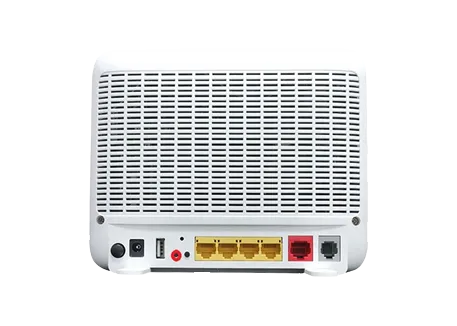

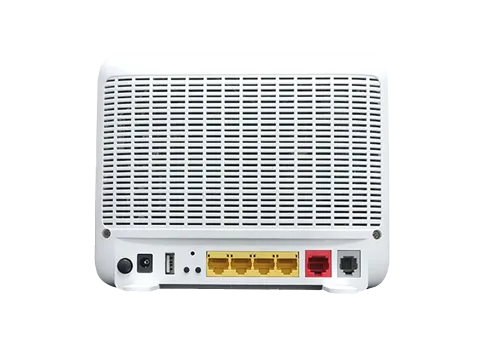

LAN porty modemu od O₂ jsou z výroby nastavené následovně: LAN1, LAN3, LAN4 pro internet a LAN2 pro IPTV VLAN 835.

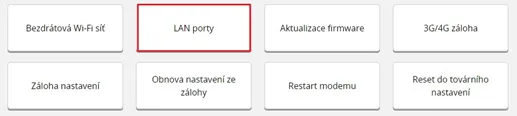

Pokud potřebujete změnit nastavení pro využívání všech čtyřech LAN portů pro internet, postupujte následovně:

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý do „LAN“ svého počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili.

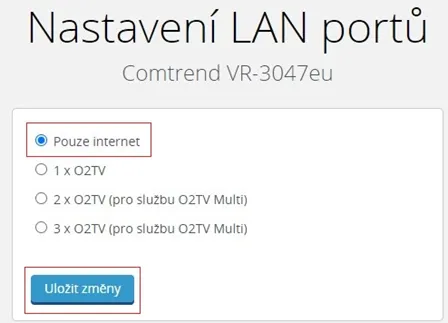

4. V nabídce „Nastavení LAN portů“ vyberte „pouze internet“ a stisknete uložit změny modem si tuto volbu uloží.




Nastavení směrování portů na modemu Comtrend VR-3047 eu

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu LAN1, LAN3 nebo LAN4 a druhý do LAN svého počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili.

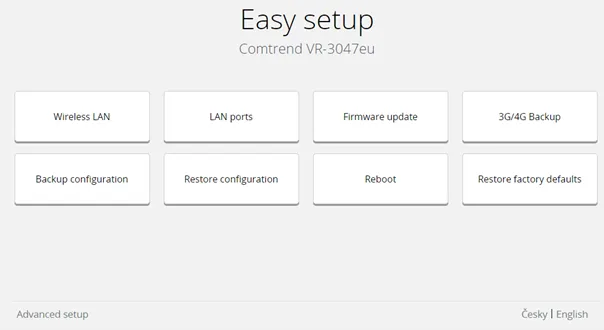

4. V nabídce snadné konfigurace zvolte Advanced setup.



5. Až se zobrazí stránka pro pokročilé nastavení v horním menu vyberte Services.

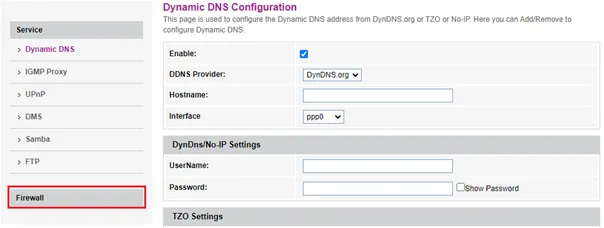

6. V levém svislém menu pak zvolte Firewall.



7. Následně zvolte Port Forwarding.



8. Povolte funkci Port Forwarding zaškrtnutím pole Enable a přidejte nové pravidlo.

   Comment – napište, jak chcete svoji konfiguraci pojmenovat.
   Local IP – napište IP adresu svého zařízení v domácí síti.
   Local Port from a Local Port to – napište rozsah portů, na kterém vaše zařízení komunikuje. Pokud se jedná pouze o jeden port, napište ho do obou polí.
   Remote Port from a Remote Port to – napište čísla portů na které je služba směrována na WAN rozhraní. Většinou se jedná o stejné čísla jako v předchozím kroku.
   Protokol – zvolte možnost TCP, UDP nebo Both.
   Interface – zvolte použité rozhraní. Rozhraní nas0_4 je používáno v případě použití Ethernet IPoE (tedy běžně použité v případě WTTx jednotek). Pokud ponecháte nastaveno Any bude konfigurace provedená na všechny přednastavené WAN rozhraní.

   Konfiguraci uložte kliknutím na tlačítko Add.

9. Nyní v modemu Comtrend nastavte statickou IP adresu na WAN rozhraní. V horním menu pokročilého nastavení vyberte WAN a následně Ethernet WAN.

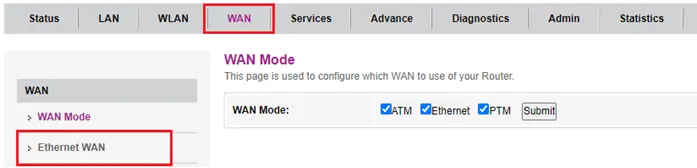

   Pro úpravu WAN připojení vyberte správné WAN rozhraní. V případě WTTx zvolte nas0_4.

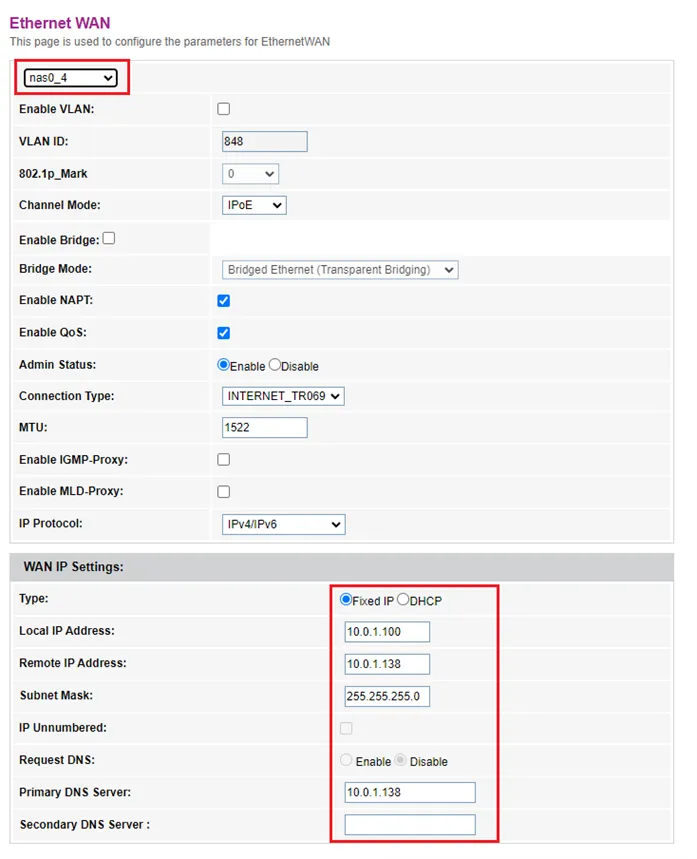

   V části WAN IP Settings přepněte nabídku z DHCP na Fixed IP. Položky Local IP address, Remote IP address, Subnet Mask a DNS server vyplňte podle potřeby sítě. Nastavení uložte kliknutím na Apply Changes.



   Vyčkejte, dokud není nastavení potvrzeno změnou obrazovky (cca 10 sekund).


Nastavení směrování portů na venkovní anténě (modemu) ZTE WF830

1. Do prostředí webové konfigurace venkovní antény vstoupíte standardně na adrese http://192.168.0.1/ . Stačí kliknout na odkaz, případně tuto adresu zadat do internetového prohlížeče.

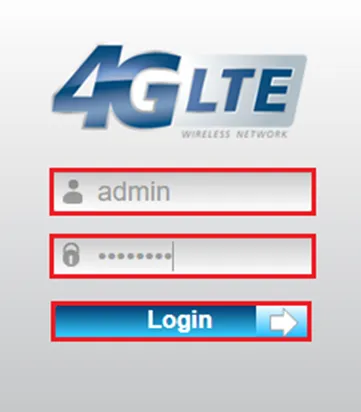

2. Přihlaste se do konfigurace venkovní antény:

   Uživatelské jméno = admin
   Heslo = ZTE@WTTX
   Klikněte na Login.

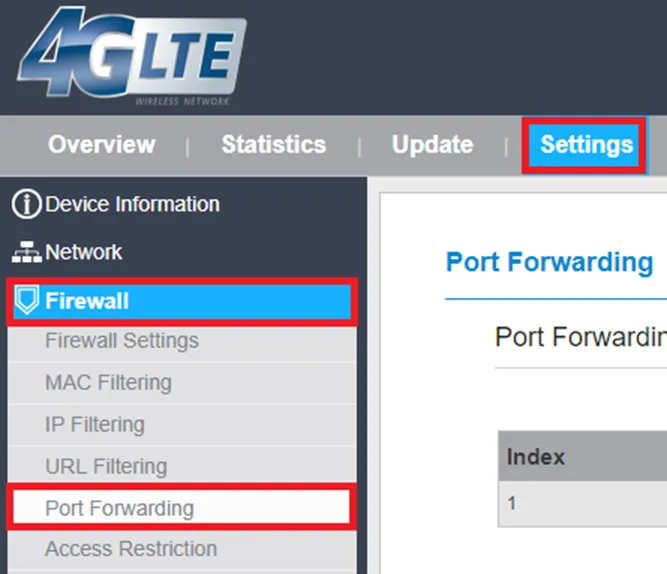

3. Po přihlášení v horním menu vyberte Settings. V levém svislém menu zvolte Firewall a poté Port Forwarding.

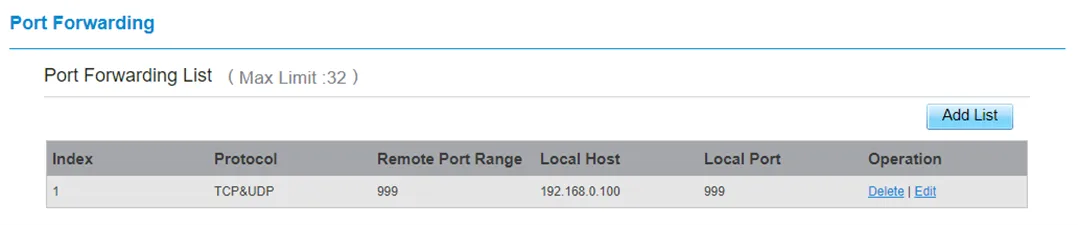

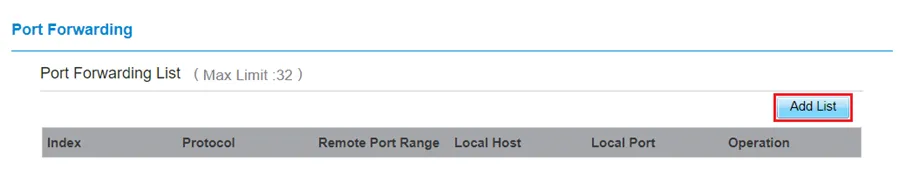

4. Nové přesměrování vytvořte kliknutím na Add List.

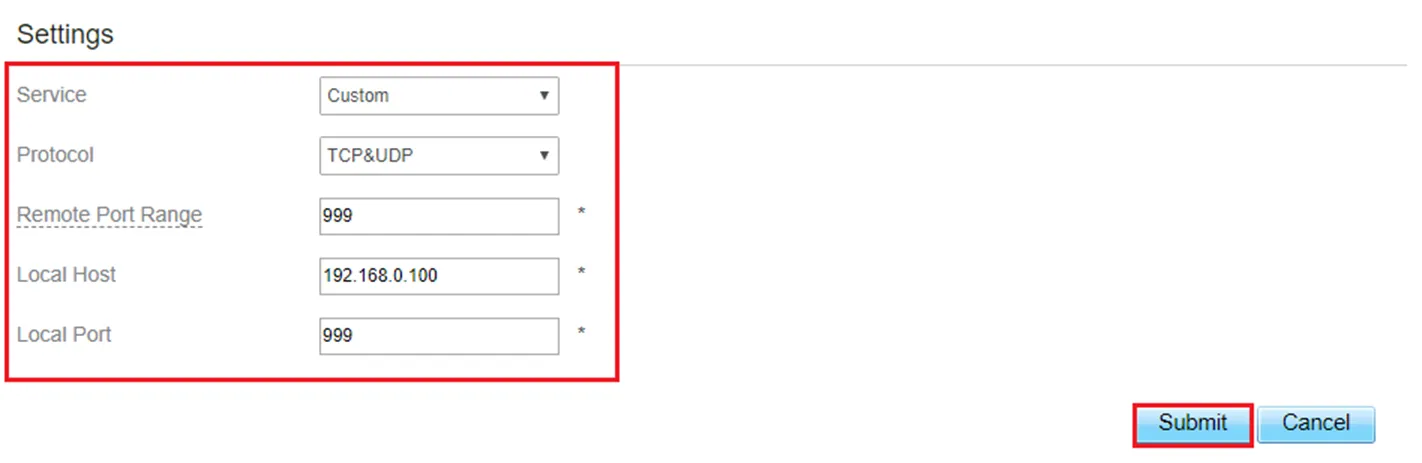

5. Vyplňte prázdná pole formuláře:

   Protocol – zvolte možnost TCP&UDP.
   Remote Port Range – napište port, na kterém vaše zařízení komunikuje.
   Local Host – je určeno pro IP adresu modemu ZTE H267A (vámi nastavená statická IP na WAN rozhraní viz bod 10 v konfiguraci modemu ZTE).
   Local Port – napište stejné číslo portu, jako u Remote Port Range.

   Konfiguraci uložte kliknutím na tlačítko Submit.



6. Během několika sekund modem nastavení uloží a vzdálený přístup k zařízení bude povolen. Pokud se nastavení správně uložilo, uvidíte nový řádek s vaší právě vytvořenou položkou. Teď můžete na zařízení ve své domácí síti přistupovat vzdáleně přes internet.


Nastavení směrování portů na modemu Comtrend VR-3047 eu

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu LAN1, LAN3 nebo LAN4 a druhý do LAN svého počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili:



4. V nabídce snadné konfigurace zvolte Advanced setup.



5. Až se zobrazí stránka pro pokročilé nastavení v horním menu vyberte Services.



6. V levém svislém menu pak zvolte Firewall.



7. Následně zvolte Port Forwarding.


   Povolte funkci Port Forwarding zaškrtnutím pole Enable a přidejte nové pravidlo.

   Comment – napište, jak chcete svoji konfiguraci pojmenovat.
   Local IP – napište IP adresu svého zařízení v domácí síti.
   Local Port from a Local Port to – napište rozsah portů, na kterém vaše zařízení komunikuje. Pokud se jedná pouze o jeden port, napište ho do obou polí.
   Remote Port from a Remote Port to – napište čísla portů na které je služba směrována na WAN rozhraní. Většinou se jedná o stejné čísla jako v předchozím kroku.
   Protokol – zvolte možnost TCP, UDP nebo Both.
   Interface – zvolte použité rozhraní. Rozhraní nas0_4 je používáno v případě použití Ethernet IPoE (tedy běžně použité v případě WTTx jednotek).

   Pokud ponecháte nastaveno Any bude konfigurace provedená na všechny přednastavené WAN rozhraní. Konfiguraci uložte kliknutím na tlačítko Add.

8. Nyní v modemu Comtrend nastavte statickou IP adresu na WAN rozhraní. V horním menu pokročilého nastavení vyberte WAN a následně Ethernet WAN.



   Pro úpravu WAN připojení vyberte správné WAN rozhraní. V případě WTTx zvolte nas0_4. V části WAN IP Settings přepněte nabídku z DHCP na Fixed IP. Položky Local IP address, Remote IP address, Subnet Mask a DNS server vyplňte podle potřeby sítě. Nastavení uložte kliknutím na Apply Changes.



   Vyčkejte, dokud není nastavení potvrzeno změnou obrazovky (cca 10 sekund).




Nastavení směrování portů na venkovní anténě (modemu) WTTX ODU ZTE MF268

1. Do prostředí webové konfigurace venkovní antény vstoupíte standardně na adrese http://192.168.0.1/. Stačí kliknout na odkaz, případně tuto adresu zadat do internetového prohlížeče.



2. Přihlaste se do konfigurace venkovní antény:

   Heslo = ZTE@WTTX
   Klikněte na Login.

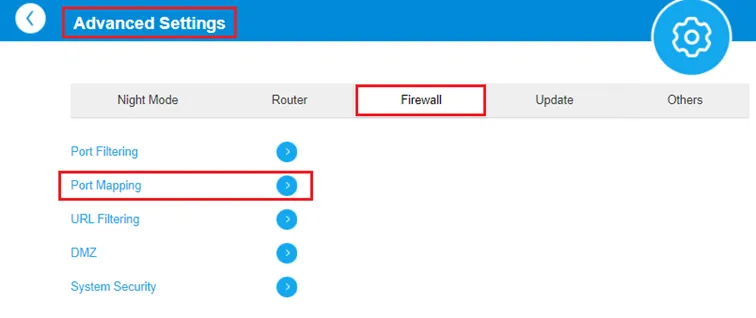

3. Po přihlášení ve spodní části obrazovky vyberte Advanced Settings. Ve vodorovném menu zvolte Firewall a poté Port Mapping.

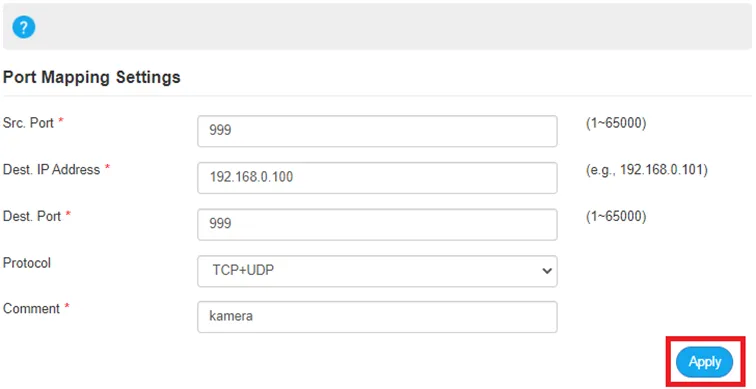

4. Vyplňte prázdná pole formuláře:

   Scr. Port – napište port, na kterém vaše zařízení komunikuje.
   Dest. IP Adress – je určeno pro IP adresu modemu ZTE H267A (vámi nastavená statická IP na WAN rozhraní viz bod 10 v konfiguraci modemu ZTE).
   Dest. Port – napište stejné číslo portu, jako u Scr. Port.
   Protocol – zvolte možnost TCP&UDP.
   Comment – Zvolte si název pravidla.

   Konfiguraci uložte kliknutím na tlačítko Apply.

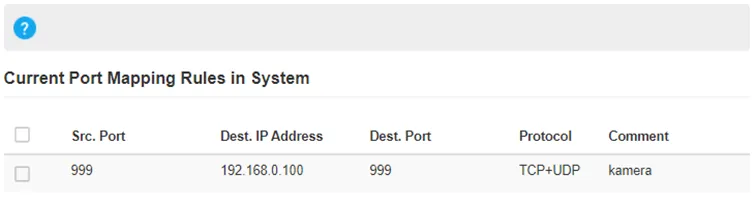

5. Během několika sekund modem nastavení uloží a vzdálený přístup k zařízení bude povolen. Pokud se nastavení správně uložilo, uvidíte nový řádek s vaší právě vytvořenou položkou. Teď můžete na zařízení ve své domácí síti přistupovat vzdáleně přes internet.


Návod na nastavení směrování portů na WTTX kombinaci Huawei B2368-A21 a Comtrend VR-3047 eu

Začíná se s vnější jednotkou Huawei B2368-A21.

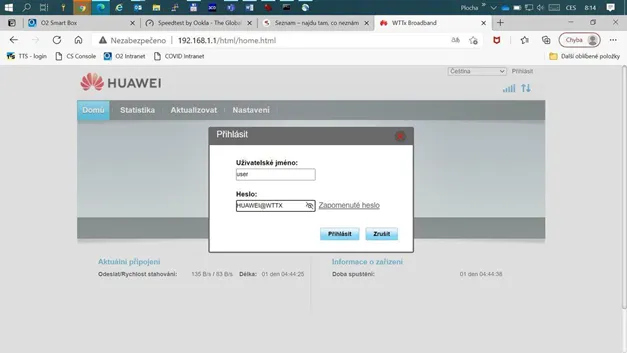

• V internetovém prohlížeči otevřete adresu http://192.168.1.1
• Zadejte uživatelské jméno: user
• Heslo: HUAWEI@WTTX
• Stiskněte Přihlásit

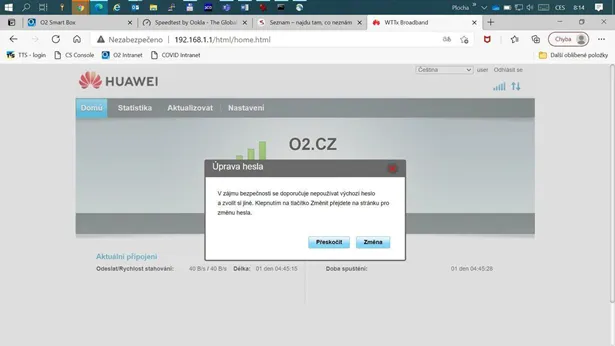

Klikněte na Přeskočit. Toto heslo a nastavení je dostupné jen z vnitřní sítě.

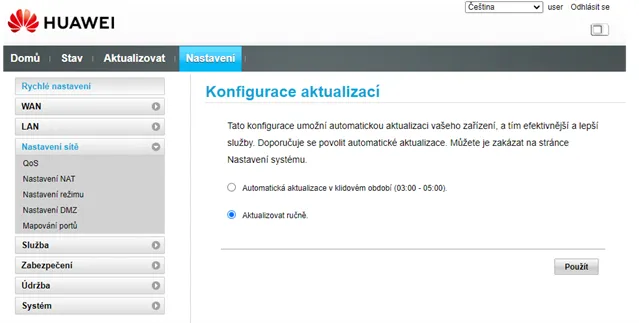

Přejděte na záložku Nastavení. V levém sloupci menu vyberte Nastavení sítě a Mapování portů.

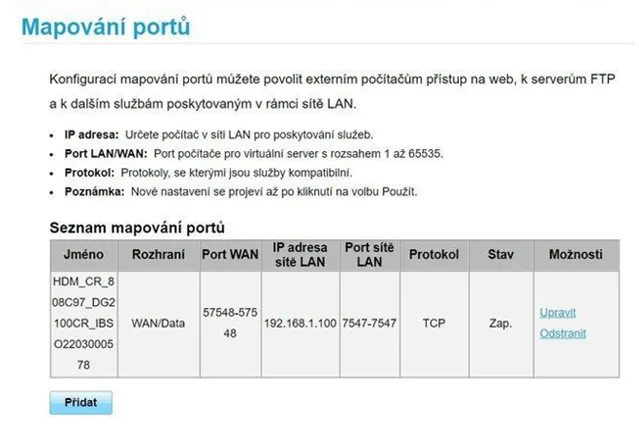

Ponechte stávající mapování „HDM_CR…“ jde o ověřený O2 HDM prostup na Smart Box.

Tlačítkem Přidat zahájíte nastavení podle vašich potřeb.

Nejdříve do pole Jméno napište název svého pravidla. Pojmenujte ho tak, abyste ho v budoucnu poznali.

Dále v poli Rozhraní zvolte WAN/Data.

Do polí Port WAN vepište rozsah portů (první a poslední) na kterém vaše zařízení komunikuje. Pokud se jedná pouze o jeden port, vepište ho do obou polí.

Do polí Port sítě LAN vepište stejná čísla portů jako v předchozím kroku.

Následně napište do pole IP adresa sítě LAN IP adresu Smart Boxu (192.168.1.100).

Pro pole Protokol zvolte TCP/UDP (případně vyberte podle potřeby).

Pro uložení pravidla klikněte v poli Možnosti na OK.

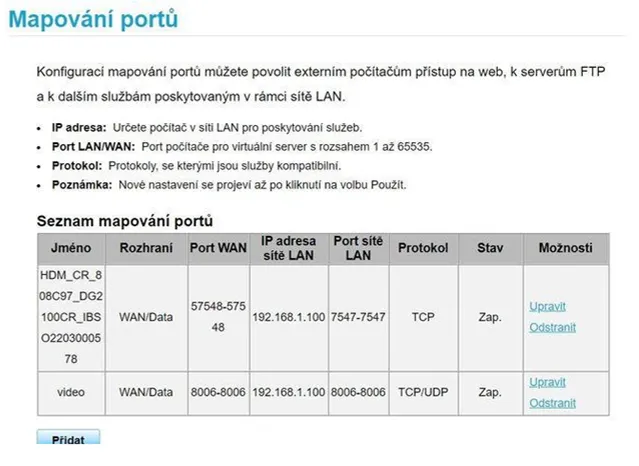

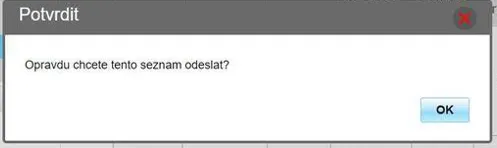

Po nastavení všech požadovaných změn klikněte na Použít.

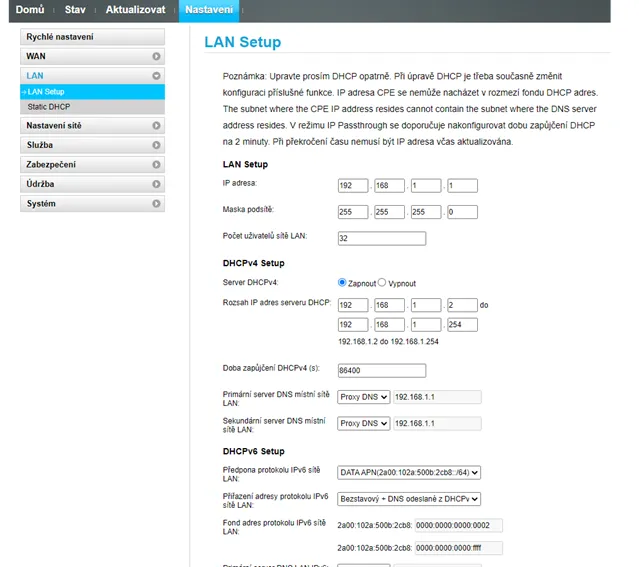

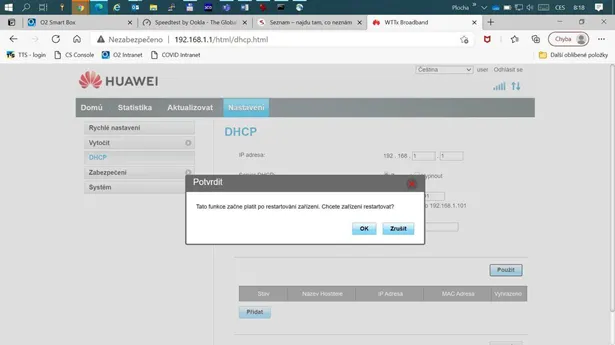

Přejděte na záložku Nastavení. V levém sloupci menu vyberte: LAN  a následně LAN setup. Zde nastavte pouze omezený rozsah přidělených IP adres 100 – 101 ostatní ponechte jak je. Po stisknutí tlačítka Použít se jednotka zeptá, zda chcete změny uplatnit provedením restartu.

Tlačítkem OK jednotku restartujete.

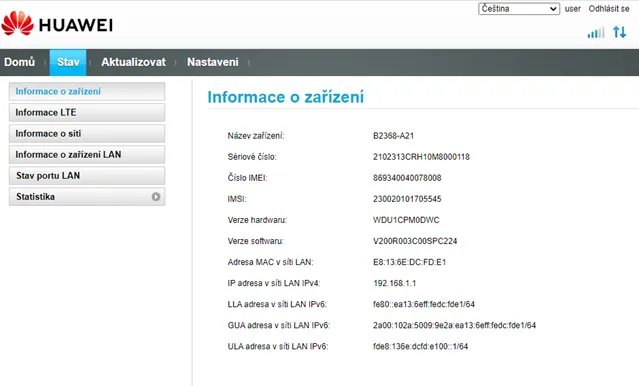

Po restartu si ve venkovní jednotce (192.168.1.1) zkontrolujte přidělenou veřejnou pevnou IP adresu STAV -WAN IP adresa (zde začíná 85.1..) Toto je adresa, na kterou budete z internetu přistupovat.

Zde končí nastavování Vnější jednotky Huawei B2368-A21.



Nastavení směrování portů na modemu Comtrend VR-3047 eu

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu LAN1, LAN3 nebo LAN4 a druhý do LAN svého počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili:



4. V nabídce snadné konfigurace zvolte Advanced setup.



5. Až se zobrazí stránka pro pokročilé nastavení v horním menu vyberte Services.



6. V levém svislém menu pak zvolte Firewall.



7. Následně zvolte Port Forwarding.



   Povolte funkci Port Forwarding zaškrtnutím pole Enable a přidejte nové pravidlo.

   Comment – napište, jak chcete svoji konfiguraci pojmenovat.
   Local IP – napište IP adresu svého zařízení v domácí síti.
   Local Port from a Local Port to – napište rozsah portů, na kterém vaše zařízení komunikuje. Pokud se jedná pouze o jeden port, napište ho do obou polí.
   Remote Port from a Remote Port to – napište čísla portů na které je služba směrována na WAN rozhraní. Většinou se jedná o stejné čísla jako v předchozím kroku.
   Protokol – zvolte možnost TCP, UDP nebo Both.
   Interface – zvolte použité rozhraní. Rozhraní nas0_4 je používáno v případě použití Ethernet IPoE (tedy běžně použité v případě WTTx jednotek).

   Pokud ponecháte nastaveno Any bude konfigurace provedená na všechny přednastavené WAN rozhraní. Konfiguraci uložte kliknutím na tlačítko Add.

8. Nyní v modemu Comtrend nastavte statickou IP adresu na WAN rozhraní. V horním menu pokročilého nastavení vyberte WAN a následně Ethernet WAN.



   Pro úpravu WAN připojení vyberte správné WAN rozhraní. V případě WTTx zvolte nas0_4. V části WAN IP Settings přepněte nabídku z DHCP na Fixed IP. Položky Local IP address, Remote IP address, Subnet Mask a DNS server vyplňte podle potřeby sítě. Nastavení uložte kliknutím na Apply Changes.



   Vyčkejte, dokud není nastavení potvrzeno změnou obrazovky (cca 10 sekund).




1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý do „LAN“ zdířky svého počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili


Z výroby je modem/router nastavený tak, aby chránil vaši domácí síť před neoprávněným přístupem z internetu. Pokud ovšem máte v domácí síti zařízení, jako je např. server nebo IP kamera, ke kterým potřebujete přistupovat vzdáleně přes internet, můžete vzdálený přístup povolit.

Aby to vše fungovalo, je nutné, aby váš O2 internet měl otevřenou (veřejnou) IPv4 adresu (doplňková služba Pevná IP adresa/Pevná IPv4 adresa).

Nastavení směrování portů na modemu/routeru Comtrend VR-3047eu

1. Propojte modem s počítačem přes ethernetový (síťový) kabel. Jeden konec zapojte v modemu do výstupu LAN1, LAN3 nebo LAN4 a druhý do LAN počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.


3. Přihlaste se do konfigurace modemu.
   • Uživatelské jméno = admin.

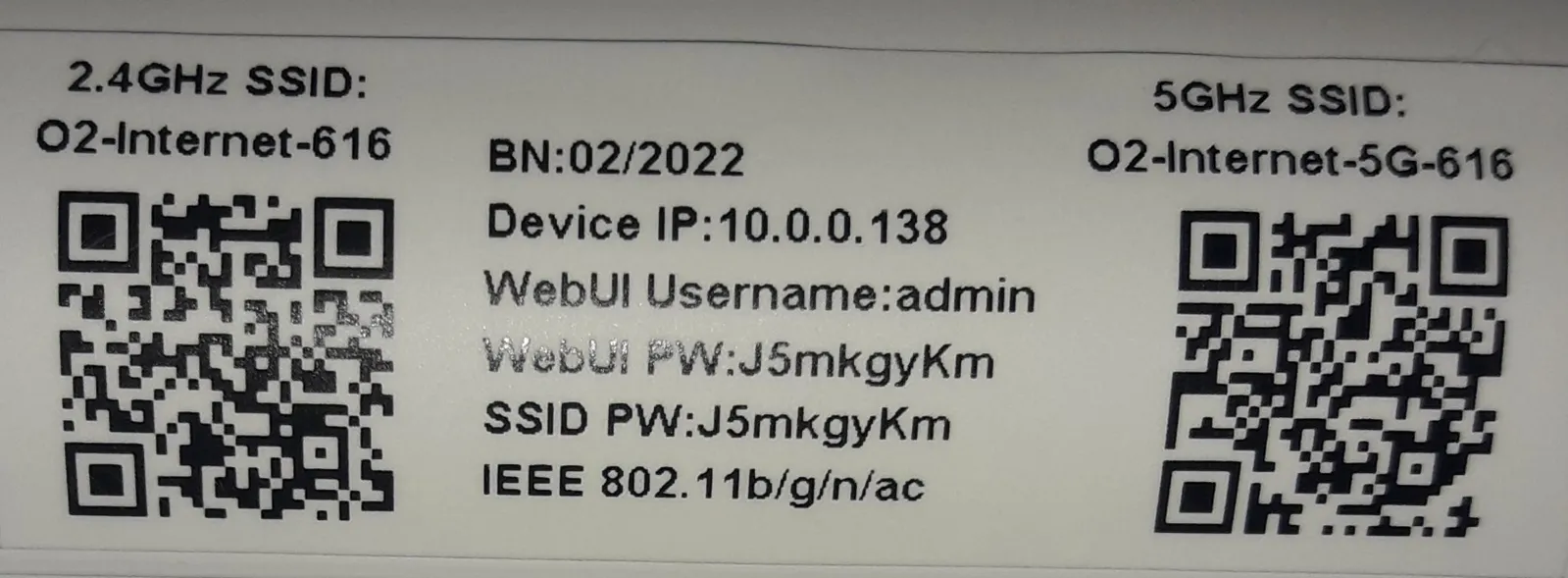

   • Heslo najdete na štítku na zadní straně modemu v kolonce WebUI Password, pokud jste ho v minulosti neměnili:


4. V nabídce snadné konfigurace zvolte Advanced setup.

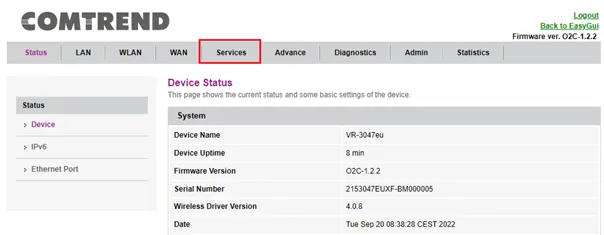

5. V konfiguraci Pokročilého nastavení pak v horním menu vyberte Services.



6. V levém svislém menu pak zvolte Firewall.


7. Následně zvolte Port Forwarding.

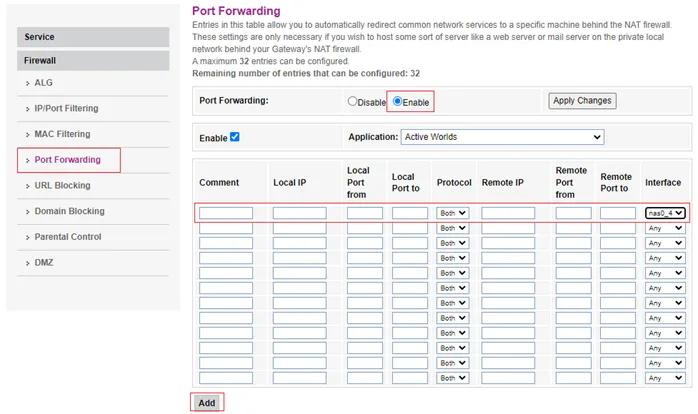

8. Povolte funkci Port Forwarding zaškrtnutím pole Enable a přidejte nové pravidlo.

   Comment – napište, jak chcete svoji konfiguraci pojmenovat.
   Local IP – napište IP adresu svého zařízení v domácí síti.
   Local Port from a Local Port to – napište rozsah portů, na kterých vaše zařízení komunikuje. Pokud se jedná pouze o jeden port, napište ho do obou polí.
   Remote Port from a Remote Port to – napište čísla portů na které je služba směrována na WAN rozhraní. Většinou se jedná o stejné čísla jako v předchozím kroku.
   Protokol – zvolte možnost TCP, UDP nebo Both.
   Remote IP – tímto polem lze omezit uplatnění pravidla pouze na jednu nadefinovanou IP adresu. V případě prázdného pole je pravidlo přístupné pro celou WAN síť.
   Interface – zvolte použité rozhraní.

   • Rozhraní nas0_4 je používáno v případě použití Ethernet IPoE (tedy běžně použité v případě WTTx jednotek).
   • Ppp1 je VDSL rozhraní.
   • Ppp2 patří rozhraní, které se uplatní, v případě zapojení za Terminátor nebo ONT jednotku.
   • Ppp0 je svázáno s ADSL.
   • Ppp3 pak využívá služba Active ethernet (tedy netagované PPPoE).
   • Pokud ponecháte nastaveno Any bude konfigurace provedená na všechny přednastavené WAN rozhraní.

     Konfiguraci uložte kliknutím na tlačítko Add. Tímto je nastavení dokončeno.

Firmware modemů/routerů O₂ připojených k pevnému O₂ Internetu udržujeme vždy aktuální prostřednictvím vzdálených aktualizací, takže ho nemusíte aktualizovat ručně.

1. Z odkazu Firmware ke stažení xDSL si do počítače stáhněte aktuální firmware.
2. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý do „LAN“ svého počítače.
3. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



4. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili

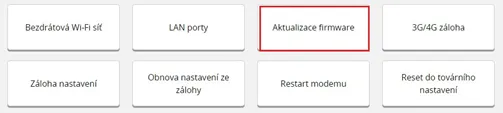

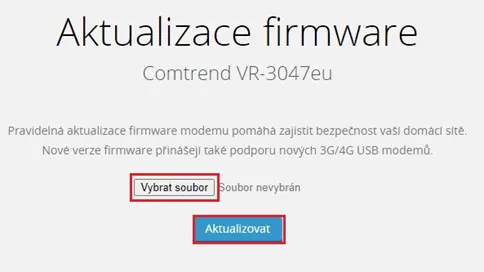

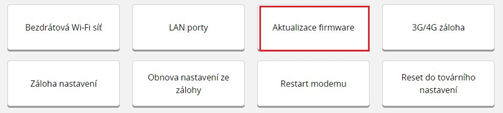

5. V horním menu vyberte v nabídce „Správa zařízení“ a poté „aktualizace firmware“.



6. Klikněte na „Vybrat soubor“.



7. Z úložiště svého počítače vyberte soubor, který jste si uložili v prvním kroku návodu.



8. Klikněte na tlačítko „Aktualizovat “. Zobrazí se upozornění o aktualizaci firmware. Vyčkejte, dokud se aktualizace nedokončí.
9. Po dokončení aktualizace se zobrazí okno pro přihlášení. Aktualizaci jste úspěšně dokončili.


Zálohou uživatelských nastavení modemu si uložíte vlastní název Wi Fi sítě a hesla, nastavení LAN portů, případně vlastní IP adresy. Využijete ji, když třeba budete chtít obnovit tovární nastavení modemu nebo aktualizovat firmware.

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý do „LAN“ svého počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili

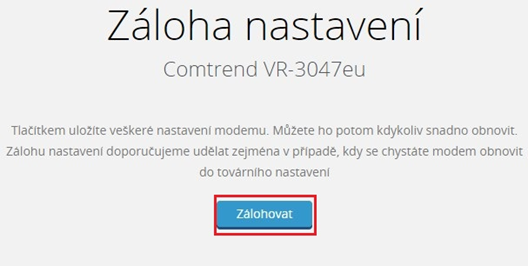

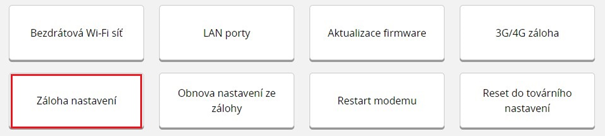

4. V horním menu vyberte „Správa zařízení“ a poté „Zálohování.“



5. Klikněte na tlačítko „Zálohovat.“



6. Záloha se stáhne a uloží do vašeho počítače soubor „config.xlm“. Později soubor můžete využít pro obnovu uživatelských nastavení ze zálohy.



Zálohou uživatelských nastavení modemu si uložíte vlastní název Wi Fi sítě a hesla, nastavení LAN portů, případně vlastní IP adresy. Využijete ji, když třeba budete chtít obnovit tovární nastavení modemu nebo aktualizovat firmware. Pokud jste v minulosti zálohu uživatelských nastavení provedli, můžete je obnovit podle následujícího postupu.

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý do „LAN“ svého počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili

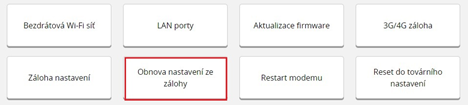

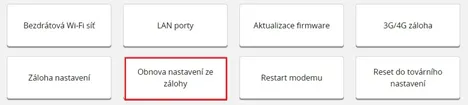

4. V horním menu vyberte „Správa zařízení“ a poté „Zálohování/Obnova“.

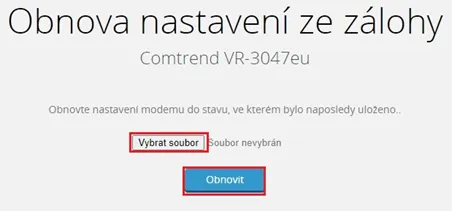

5. V části „Obnova konfigurace“ klikněte na tlačítko „Nahrát“.



6. Ze svého počítače vyberte soubor „config.xml“, který jste si uložili při zálohování uživatelských nastavení.



7. Klikněte na tlačítko „Obnovit“ a vyčkejte, dokud se obnovení nedokončí.
8. Na obrazovce se zobrazí okno pro přihlášení – obnovu jste úspěšně dokončili.


Z výroby má modem Comtrend VR-3047 eu nastavené uživatelské jméno na hodnotu „admin“ a heslo je uvedené na štítku na spodní straně modemu. Přístupové údaje si můžete sami změnit, ochráníte tak nastavení svého modemu před cizím zásahem.

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý do „LAN“ svého počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.



3. Přihlaste se do konfigurace modemu:

   Uživatelské jméno = admin
   Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili

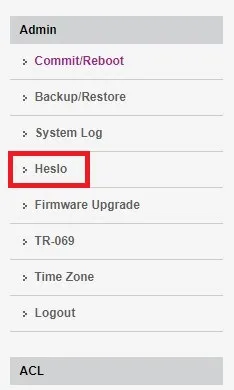

4. V menu vyberte „pokročile nastavení“ a poté „Admin“.

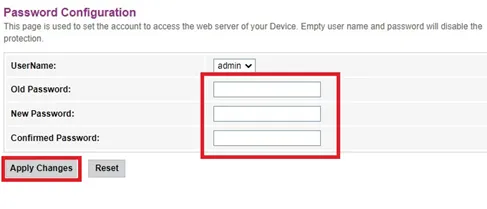

5. Pokud chcete změnit přístup pro stávajícího uživatele, stiskněte pole „Heslo.



6. Zobrazí se měnu „Editovat uživatelský účet“. Pro potvrzení změn potvrďte „Apply Changes“.


Modem uloží nastavení během několika sekund. Příště už se do webové konfigurace přihlásíte novým heslem.

Pomocí internetového prohlížeče se přihlaste do konfigurace vašeho zařízení. Ve výchozím nastavení je konfigurace přístupná na adrese http://10.0.0.138/.

Přihlaste se do konfigurace modemu.

• Uživatelské jméno je admin.
• Heslo najdete na štítku na spodní straně modemu, (pokud jste ho v minulosti neměnili).

V nabídce snadné konfigurace je možné provést základní konfiguraci bezdrátové sítě pomocí dlaždice Wireless LAN. V případě že chcete provádět rozšířenou konfiguraci WLAN rozhraní zvolte Advanced setup.

V konfiguraci Pokročilého nastavení pak v horním menu vyberte WLAN.

V levém menu pak zvolte rozhraní, které chcete konfigurovat, 5GHz nebo 2,4GHz a kategorii prováděné konfigurace. Nejčastější kategorii bude Basic Settings, Security a Access Control.

Basic Settings

Disable WLAN Interface – pomocí zaškrtávacího pole je možné povolit nebo zakázat celé WLAN rozhraní.
SSID – zadejte požadovaný název bezdrátové sítě.
Channel Width – pomocí tohoto výběrového menu je možné zvolit šířku vysílaného pásma.
Channel Number – v případě potřeby je možné změnit použitý kanál. U rozhraní 5GHz doporučujeme používat kanály, které nemohou být v kolizi s radary. Pokud si nejste jistí nastavením, pak ponechte výchozí konfiguraci Auto (DFS), která zajistí vynechání kmitočtů, které jsou ve vašem okolí využity pro radary.

Konfiguraci uložte kliknutím na tlačítko Apply Changes a vyčkejte na potvrzovací okno. Může to trvat až 10 sekund.

Tlačítkem Guest SSID můžete vytvořit na vybraném rozhraní další SSID s rozdílnými přihlašovacími údaji. Pomocí tlačítka Show Active WLAN Clients je možné na vybraném rozhraní zjistit stav aktivních klientů.



Security

SSID Type – V případě že jste na konfigurovaném rozhraní vytvořili Guest SSID vyberte správné SSID. V opačném případě ponechte v přednastaveném stavu.
Encryption – vyberte požadovaný typ zabezpečení.
Pre-Shared Key – zadejte zvolené heslo.

Konfiguraci uložte kliknutím na tlačítko Apply Changes a vyčkejte na potvrzovací okno. Může to trvat až 10 sekund.

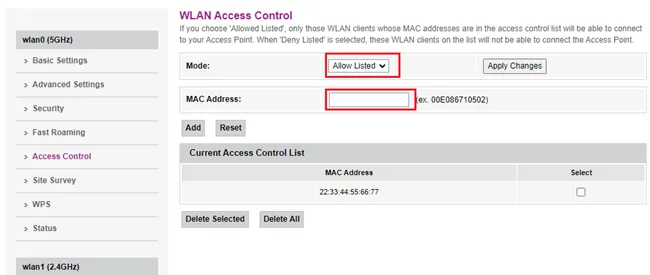

Access Control

Mode – pomocí výběrového menu zvolte typ filtrování Allow (White list) nebo Deny (Black list). Konfiguraci potvrďte tlačítkem Apply Changes a vyčkejte na potvrzovací okno. Může to trvat až 10 sekund.

MAC Address – zadejte MAC adresy filtrovaných zařízení. MAC adresu zadávejte bez pomlček nebo dvojteček, tak jak je uvedeno v příkladu u zadávacího pole. Každý záznam uložte kliknutím na tlačítko Add a vyčkejte na potvrzovací okno. Může to trvat až 10 sekund.

Veškeré zadané adresy lze spravovat v tabulce Current Access Control List.

Pomocí internetového prohlížeče se přihlaste do konfigurace vašeho zařízení. Ve výchozím nastavení je konfigurace přístupná na adrese http://10.0.0.138/.

Přihlaste se do konfigurace modemu.

• Uživatelské jméno je admin.
• Heslo najdete na štítku na spodní straně modemu, (pokud jste ho v minulosti neměnili).

V nabídce snadné konfigurace zvolte Advanced setup.

V konfiguraci Pokročilého nastavení pak v horním menu vyberte LAN.

Pro změnu nastavení IPv4 adresy zařízení a nastavení DHCP použijte následující pole.

IP Address – zadejte požadovanou IP adresu vašeho zařízení Comtrend.
Subnet Mask – zadejte požadovanou Masku sítě.
IP Pool Range – Do prvního pole uveďte IP adresu, kterou začíná přidělovaný rozsah IP adres. Do druhého pak poslední IP adresu vašeho rozsahu adres.

Pro rozšířené nastavení můžete použít:
Max Lease Time – uveďte maximální dobu zapůjčení IP adresy jednotlivým zařízením v LAN sítí. Doba zapůjčení je uváděná v sekundách.
DNS Option – pokud zvolíte Set Manually, můžete nastavit vlastní IP adresy pro DNS severy.

Konfiguraci uložte kliknutím na tlačítko Apply Changes.

Tlačítkem MAC Bassed Assignment, můžete přejít na konfigurační stránku pro přidělování pevných IP adresy na základě MAC adresy.

K čemu to je

Obnovení továrního nastavení smaže všechna uživatelská nastavení, například názvy a hesla Wi-Fi sítí, nastavení NAT, heslo pro přístup do konfigurace modemu/routeru apod. Pokud s modemem/routerem není něco v pořádku, nebo pokud si nemůžete vzpomenout třeba na heslo k Wi-Fi, obnoví tato hesla na výchozí stav uvedený zespodu na štítku.

Jak na to

Modem/router musí být zapnutý. Ověřte, že zeleně svítí kontrolka POWER. Poté stačí nějakým drobnějším tenkým předmětem, např. rozvinutou kancelářskou sponkou, sirkou, nebo párátkem podržet stisknuté zapuštěné tlačítko Reset (při stisknutí tlačítka ucítíte cvaknutí) umístěné na zadní straně modemu/routeru po dobu minimálně 10 sekund. Úspěšný reset poznáte podle toho, že všechny kontrolky zhasnou a modem/router začne znovu nabíhat.

Pro podrobnější postup využijte návod Tovární nastavení modemu (reset).

Konektory

• 1× DSL, RJ-11
• 1× WAN 1Gbps, RJ-45
• 4× LAN 1Gbps, RJ-45
• 1× USB 2.0 pro sdílení souborů nebo připojení tiskárny (Samba, DLNA)

Tlačítka

• ON/OFF
• Reset
• WPS
• WiFi

Wi-Fi

• Wi-Fi 5 (Wi-Fi ac), 2,4 GHz 2x2 + 5 GHz 2x2
• WPS
• WMM
• WEP/WPA/WPA-PSK/WPA2/WPA2-PSK
• MU-MIMO
• MESH: Ne

VDSL

• VDSL2
• Podporované VDSL profily: 8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a, 35b
• G.vector (vektoring), G.inp

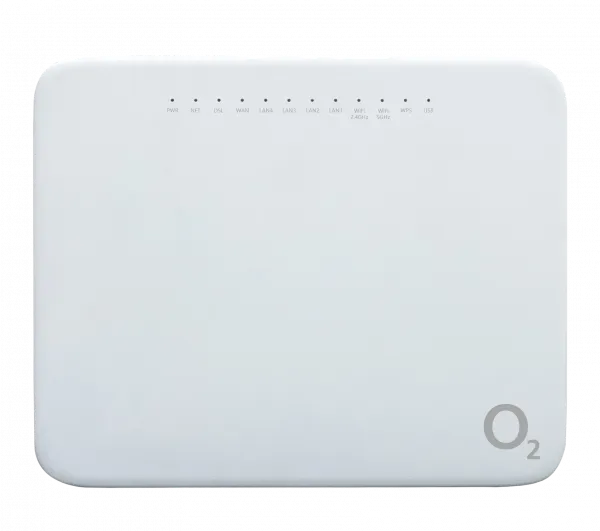

LED kontrolky

• PWR/Power
• NET
• DSL
• WAN
• LAN4
• LAN3
• LAN2
• LAN1
• WiFi 2.4GHz
• WiFi 5GHz
• WPS
• USB

Napájecí adaptér: 12 V DC, 1,5 A

Kontrolka	Barva	Stav	Popis
PWR (POWER)	Zelená	Svítí	Zapnuto
PWR (POWER)	Červená	Svítí	Při spuštění byla zjištěna chyba, modem/router je pravděpodobně vadný
PWR (POWER)		Zhasnutá	Zařízení není napájeno, zkontrolujte napájení a stav tlačítka ON/OFF
NET (INTERNET)	Zelená	Svítí	Podařilo se získat IP adresu, internet je funkční
NET (INTERNET)	Zelená	Bliká	Úspěšně probíhá komunikace směrem do/z internetu
NET (INTERNET)	Červená	Svítí	Nepodařilo se získat IP adresu, internet je nefunkční
NET (INTERNET)		Zhasnutá	Není internetové připojení, nebo je zařízení přepnuto do režimu bridge
DSL	Zelená	Svítí	Připojeno k síti DSL
DSL	Zelená	Bliká	Modem se pokouší připojit navázat DSL připojení s DSLAM
DSL		Zhasnutá	Není připojeno k síti DSL
WAN	Zelená	Svítí	Připojení je navázáno
WAN	Zelená	Bliká	Navazuje se připojení
LAN 1-4	Zelená	Svítí	Je úspěšně připojeno zařízení vnitřní sítě
LAN 1-4	Zelená	Bliká	Probíhá komunikace se zařízením vnitřní sítě
LAN 1-4		Zhasnutá	Není připojeno zařízení vnitřní sítě
WiFi 2.4GHz	Zelená	Svítí	2,4GHz Wi-Fi síť je zapnutá
WiFi 2.4GHz	Zelená	Bliká	Probíhá komunikace se zařízením připojeným k 2,4GHz Wi-Fi síti
WiFi 2.4GHz		Zhasnutá	2,4GHz Wi-Fi síť je vypnutá
WiFi 5GHz	Zelená	Svítí	5GHz Wi-Fi síť je zapnutá
WiFi 5GHz	Zelená	Bliká	Probíhá komunikace se zařízením připojeným k 5GHz Wi-Fi síti
WiFi 5GHz		Zhasnutá	5GHz Wi-Fi síť je vypnutá
WPS	Zelená	Svítí	V předchozích 3 minutách bylo úspěšně navázáno WPS připojení
WPS	Zelená	Bliká pomalu	Čeká se na připojení zařízení přes WPS
WPS	Zelená	Bliká rychle	V posledních 30 sekundách selhal pokus o připojení přes WPS
WPS		Zhasnutá	Není aktivní WPS
