Nastavení a ovládání modemu TP‑Link TD‑W9960

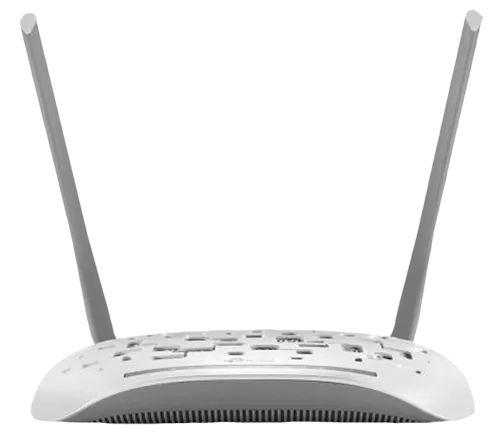

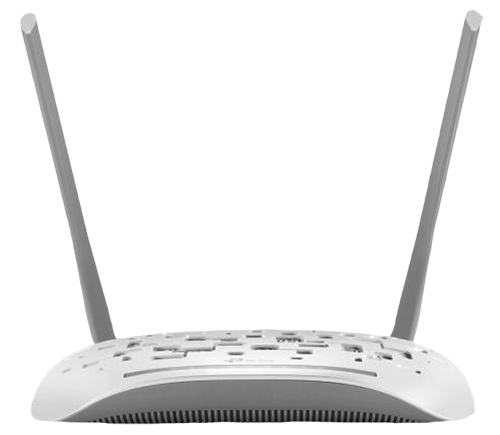

TP-Link TD-W9960

Modem ZTE ZXHN H168N je technicky zastaralý a byla ukončena jeho podpora. Tento modem může zpomalovat váš internet (včetně Wi-Fi) nebo oslabovat zabezpečení vaší vnitřní sítě.

Pro řešení nesprávně fungujícího modemu nebo pro informace, co vše vám může výměna modemu přinést, se spojte online s našimi specialisty O2 Guru technické podpory.

Nastavení bezdrátové Wi‑Fi sítě

Zapnutí Wi‑Fi sítě

Wi‑Fi síť je v základním nastavení modemu zapnutá. Pro její používání proto stačí správně zapnout modem.

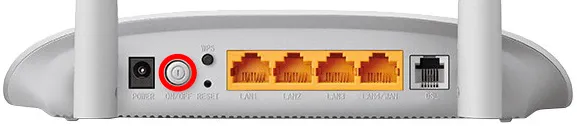

1. Zapojte modem do elektrické sítě. Na zadní straně modemu stiskněte tlačítko pro zapnutí „ON/OFF“.

LAN porty označené žlutě

2. Počkejte asi 2 minuty, než se modem připojí k internetu a ustálí se svícení kontrolky.

3. K Wi‑Fi síti se přihlásíte pomocí uživatelského jména a hesla.

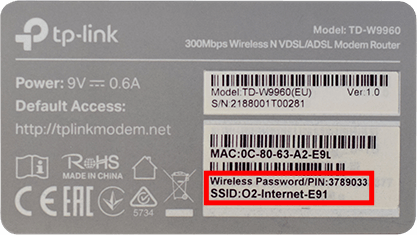

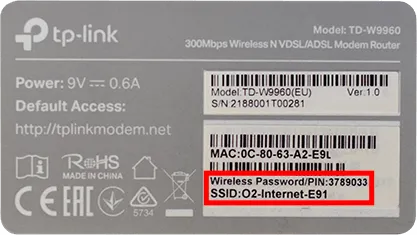

Jestliže jste si v minulosti nenastavili vlastní jméno a heslo k Wi‑Fi nebo jste modem uvedli do továrního nastavení, najdete přihlašovací údaje na spodní straně modemu: za „SSID“ je napsané jméno Wi‑Fi, za „Wireless Password/PIN“ je její heslo.

Štítek s přihlašovacími údaji

Změna názvu a hesla Wi‑Fi sítě

Wi‑Fi síť si můžete sami přejmenovat a nastavit k ní vlastní heslo. Změna názvu a hesla je vhodná například po prvním zprovoznění Wi‑Fi sítě. Lépe ji tak ochráníte před zásahem cizí osoby.

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“. Druhý konec kabelu zapojte do LAN zdířky svého počítače.

2. Do internetového vyhledávače zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

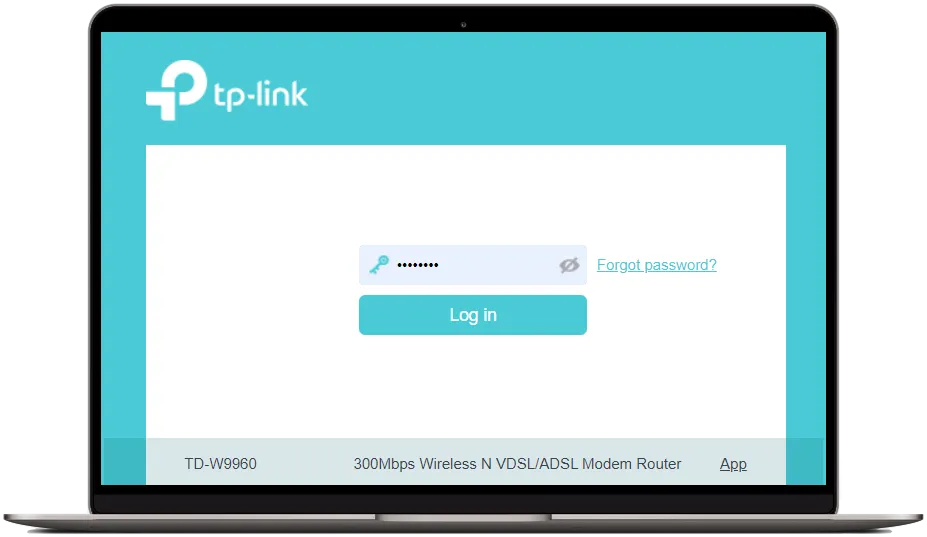

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu. Použijte heslo „admin“.

Pokud heslo nefunguje, obnovte modem do továrního nastavení. Heslo „admin“ začne opět platit.

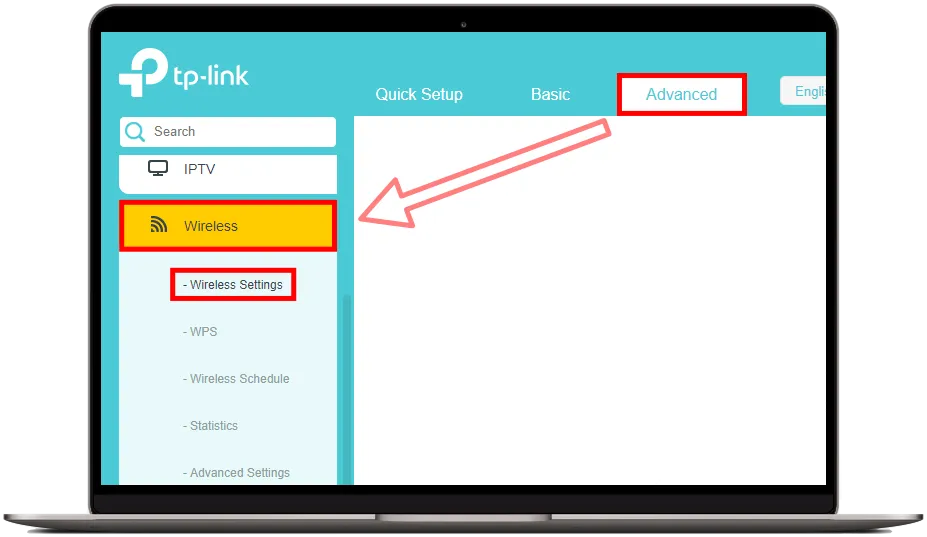

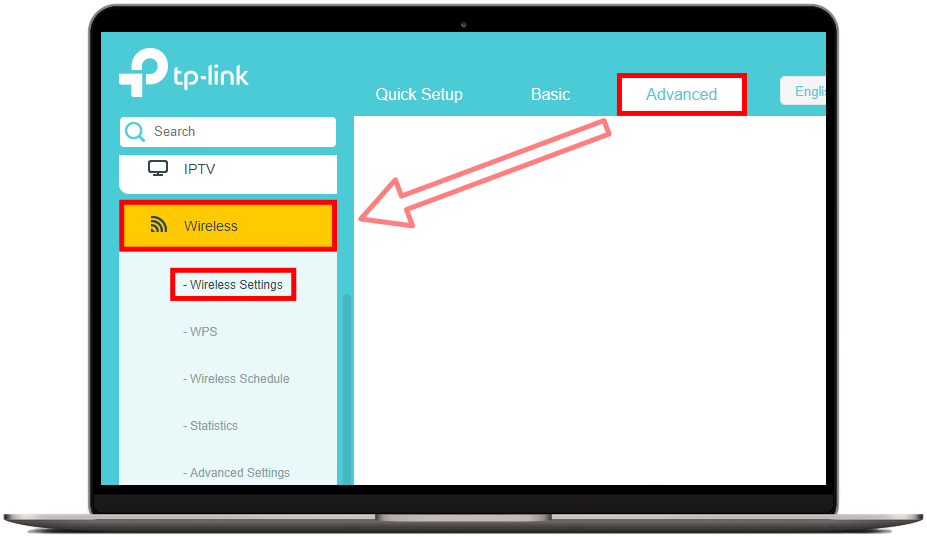

4. Po přihlášení vyberte v horním menu položku „Advanced“. Následně zvolte v levém svislém menu položku „Wireless“ a klikněte na „Wireless Settings“.

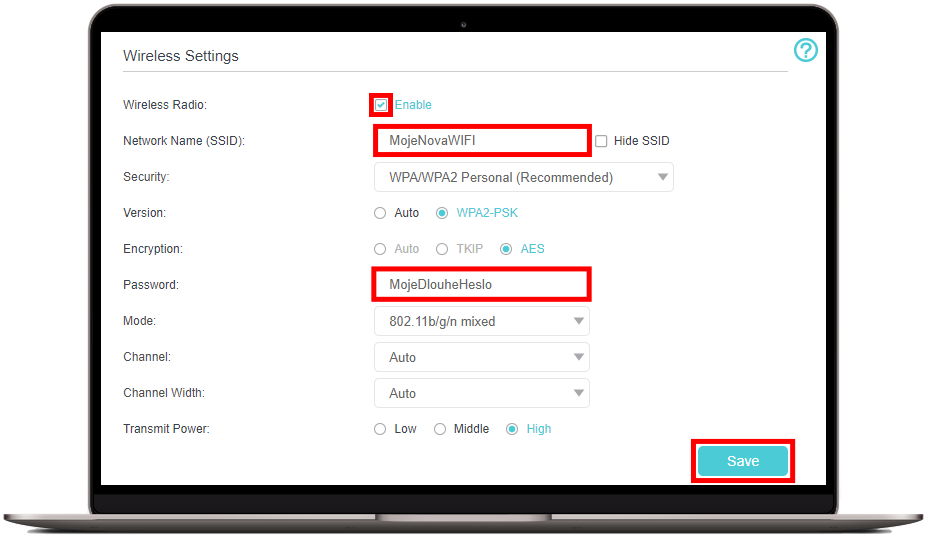

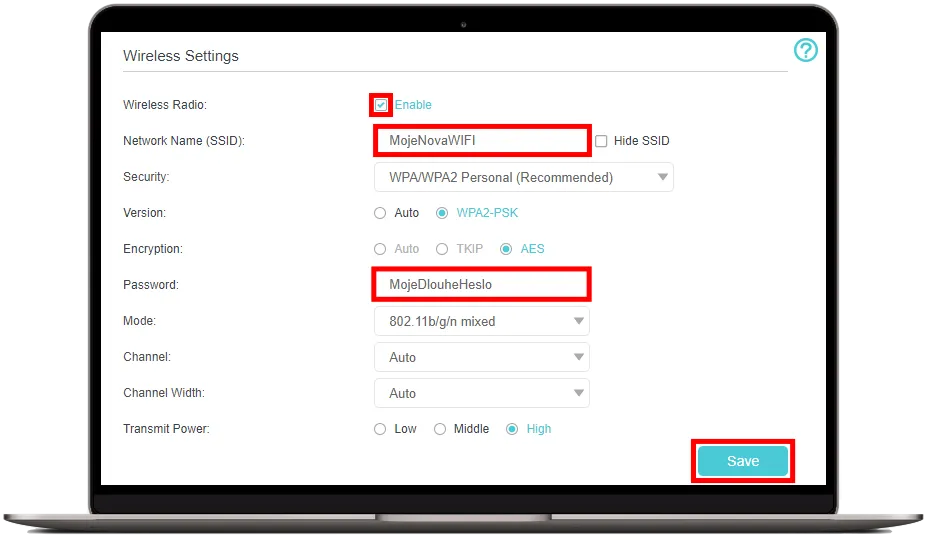

Wireless Settings

5. Řádky vyplňte následovně:

  • Wireless Radio – Políčko musí být zaškrtnuté.
  • Network Name (SSID) – Napište, jak chcete, aby se vaše Wi‑Fi síť jmenovala. Nepoužívejte diakritiku ani mezery.
  • Password – Napište heslo, kterým chcete svou Wi‑Fi síť zabezpečit. Heslo musí mít minimálně 8 znaků. Nepoužívejte diakritiku ani mezery.

Změny potvrďte kliknutím na tlačítko „Save“.

Wireless Settings

Připojení koncového zařízení

Po dokončení nastavení můžete k Wi‑Fi síti připojit zařízení jako mobilní telefon, počítač, notebook nebo tablet. Na zařízení stačí zapnout Wi‑Fi, vyhledat dostupné bezdrátové sítě v okolí a vybrat vámi pojmenovanou síť. Pro přihlášení zadejte heslo, které jste v předchozích krocích nastavili. Pokud heslo zadáte správně, systém oznámí, že jste připojeni.

Kam umístit modem, aby Wi‑Fi správně fungovala

Poloha modemu má zásadní vliv na kvalitu pokrytí Wi‑Fi signálem. Podívejte se na pár užitečných tipů, jak správně umístit modem.

Schéma kvality sítě modemu

Nastavení LAN portů

Jak nastavit LAN port pro službu O2 TV Multi

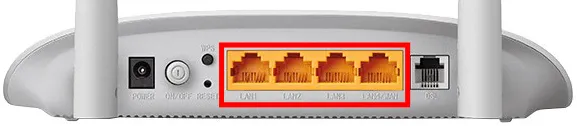

LAN porty modemu od O2 jsou z výroby nastavené: LAN1, LAN3, LAN4 pro internet a LAN2 pro O2 TV. Pokud využíváte službu O2 TV Multi a chcete k modemu připojit až dva set-top boxy, je potřeba nastavit další port pro O2 TV.

LAN porty označené žlutě

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“. Druhý konec kabelu zapojte do LAN zdířky svého počítače.

2. Do internetového vyhledávače zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

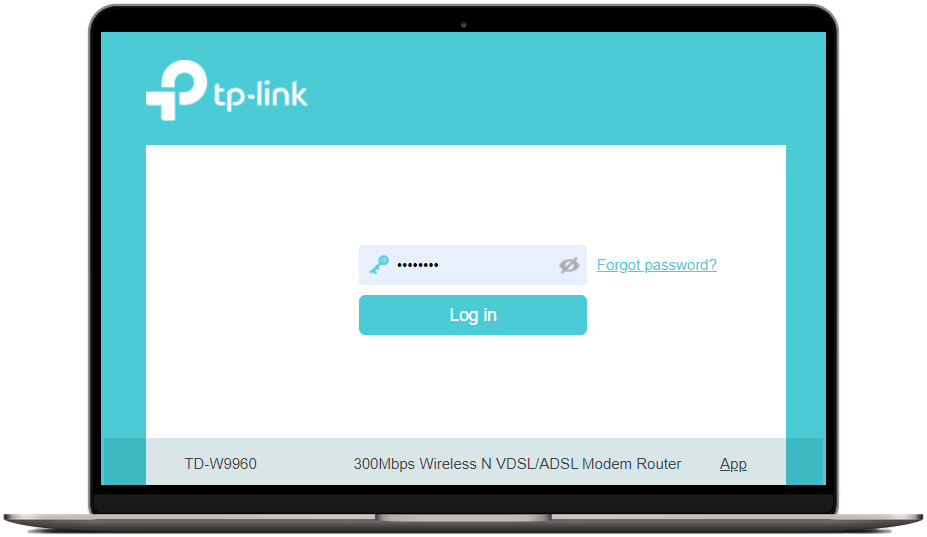

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu. Použijte heslo „admin“.

Pokud heslo nefunguje, obnovte modem do továrního nastavení. Heslo „admin“ začne opět platit.

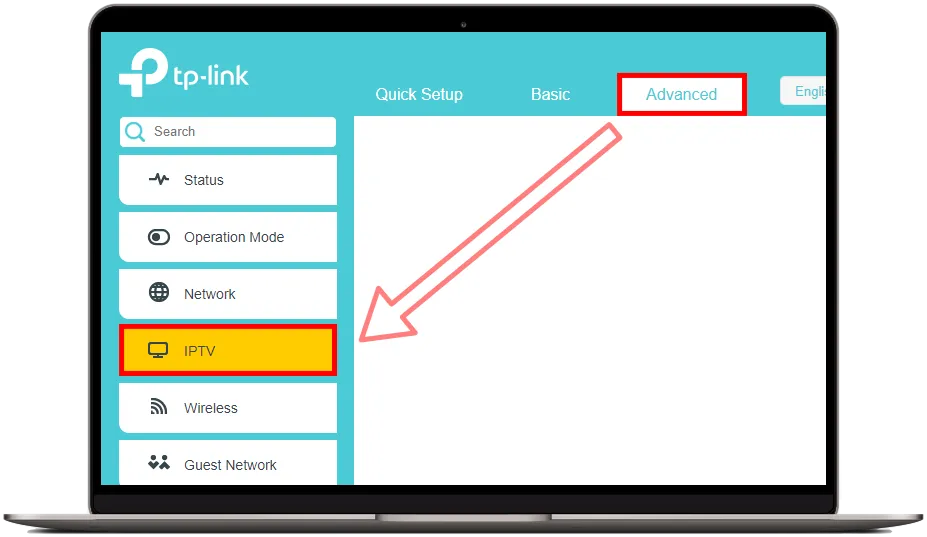

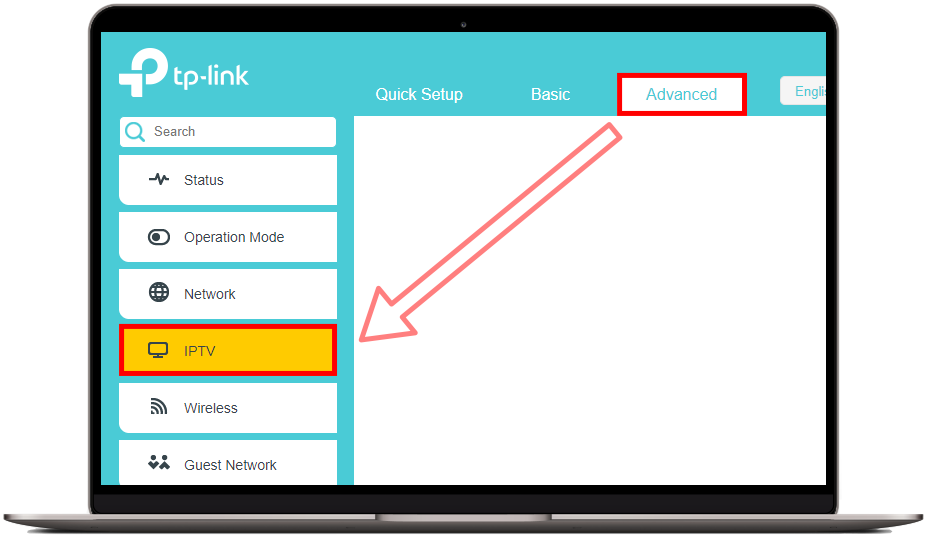

4. Po přihlášení vyberte v horním menu položku „Advanced“. Následně zvolte v levém svislém menu položku „IPTV“.

IPTV settings

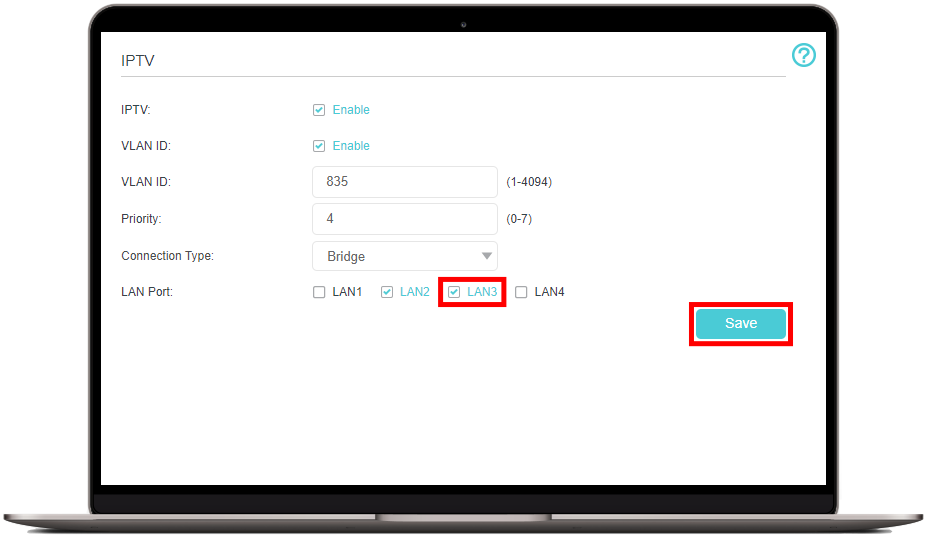

5. Zaškrtněte políčko „LAN3“. Potvrďte tlačítkem „Save“.

Položka LAN3 nyní pro O2TV

Uložení změn trvá několik sekund. Jakmile se stránka aktualizuje, váš modem je nastavený pro službu MULTI. Do portů LAN2 a LAN3 k němu můžete připojit až 2 set-top boxy.

Jak nastavit všechny čtyři LAN porty pro internet

LAN porty modemu od O2 jsou z výroby nastavené: LAN1, LAN3, LAN4 pro internet a LAN2 pro O2 TV. Pokud chcete všechny čtyři LAN porty využívat pro připojení k internetu, je potřeba přenastavit port LAN2.

LAN porty označené žlutě

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“. Druhý konec kabelu zapojte do LAN zdířky svého počítače.

2. Do internetového vyhledávače zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu. Použijte heslo „admin“.

Pokud heslo nefunguje, obnovte modem do továrního nastavení. Heslo „admin“ začne opět platit.

4. Po přihlášení vyberte v horním menu položku „Advanced“. Následně zvolte v levém svislém menu položku „IPTV“.

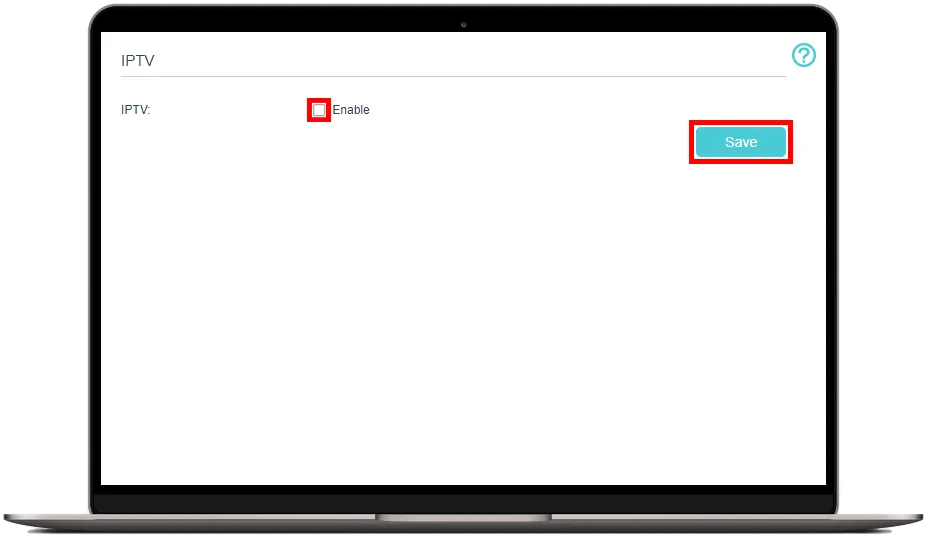

IPTV settings

5. V prvním řádku odškrtněte položku IPTV tak, aby políčko „Enable“ zůstalo prázdné. Změnu potvrďte tlačítkem „Save“.

IPTV settings

Uložení změn trvá několik sekund. Jakmile se stránka aktualizuje, váš modem je nastavený pro možnost využívání internetu na všech čtyřech LAN portech (LAN1, LAN2, LAN3, LAN4).

Další užitečná nastavení a odkazy

Přihlášení do nastavení modemu

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“. Druhý konec kabelu zapojte do LAN zdířky svého počítače.

2. Do internetového vyhledávače zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu. Použijte heslo „admin“.

Pokud heslo nefunguje, obnovte modem do továrního nastavení. Heslo „admin“ začne opět platit.

Aktualizace firmware

1. Z odkazu Firmware ke stažení  si do počítače stáhněte aktuální firmware.

2. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“. Druhý konec kabelu zapojte do LAN zdířky svého počítače.

3. Do internetového vyhledávače zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

4. Přihlaste se do konfigurace modemu. Použijte heslo „admin“.

Pokud heslo nefunguje, obnovte modem do továrního nastavení. Heslo „admin“ začne opět platit.

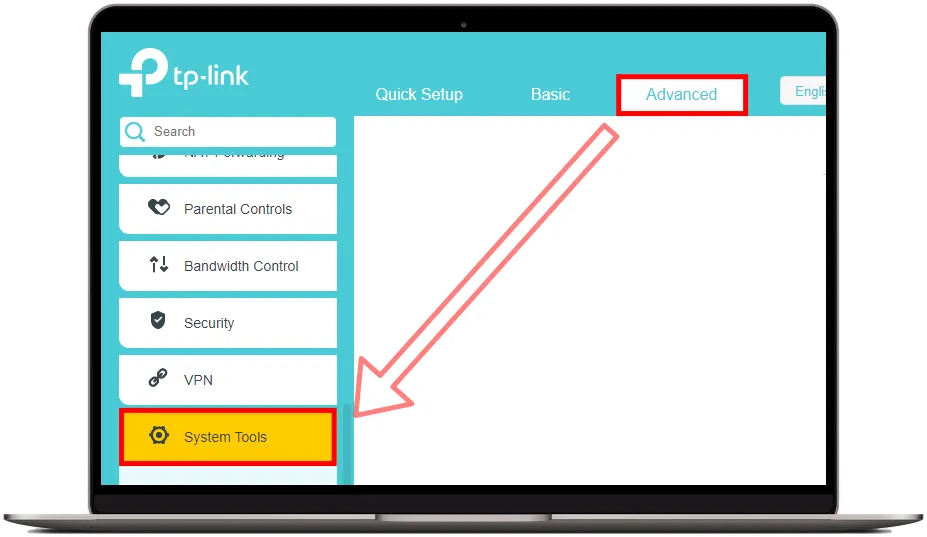

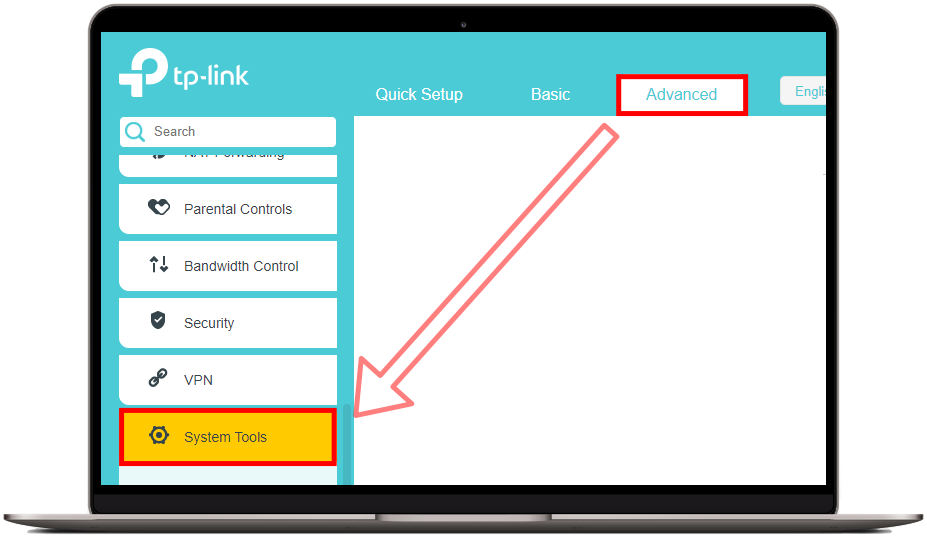

5. Po přihlášení vyberte v menu nahoře položku „Advanced“. Následně zvolte v levém svislém menu položku „System Tools“.

Advanced - System Tools

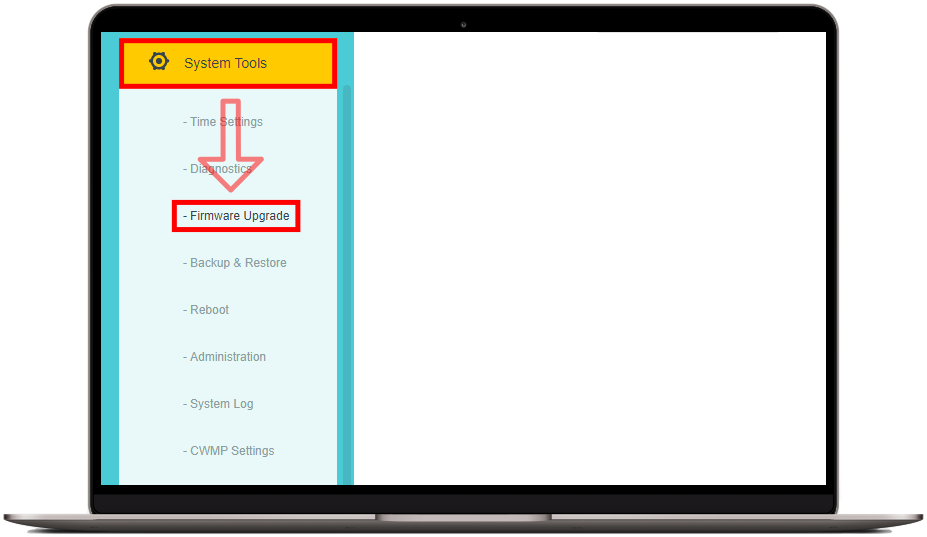

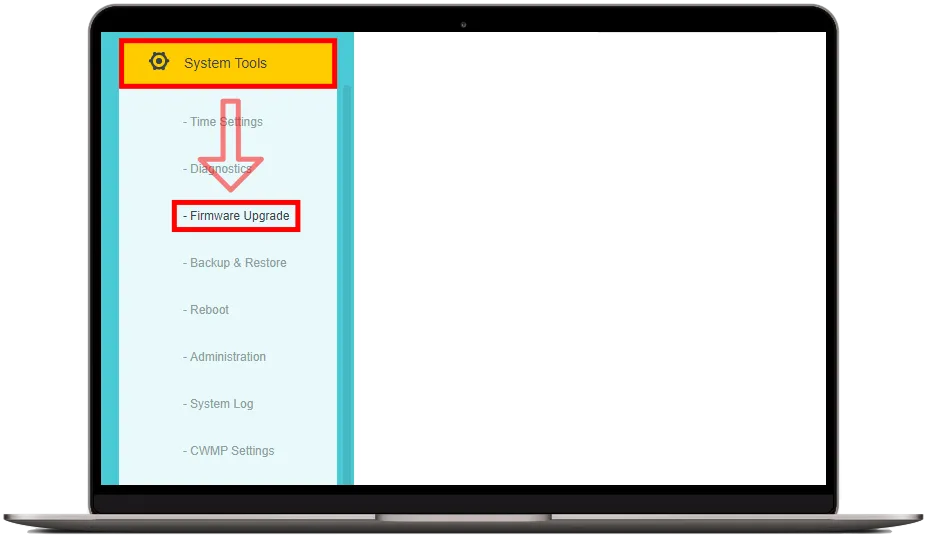

6. V levém svislém menu vyberte položku „Firmware Upgrade“.

Firmware upgrade

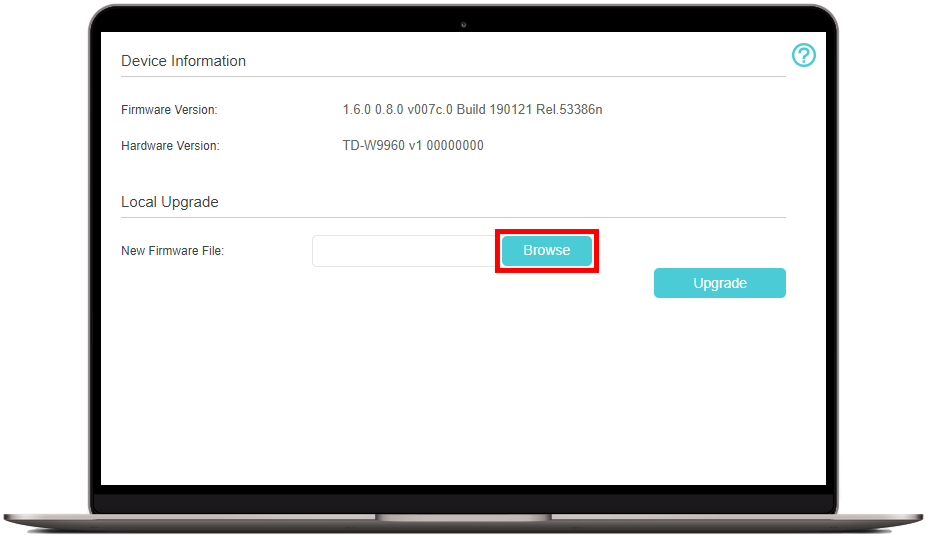

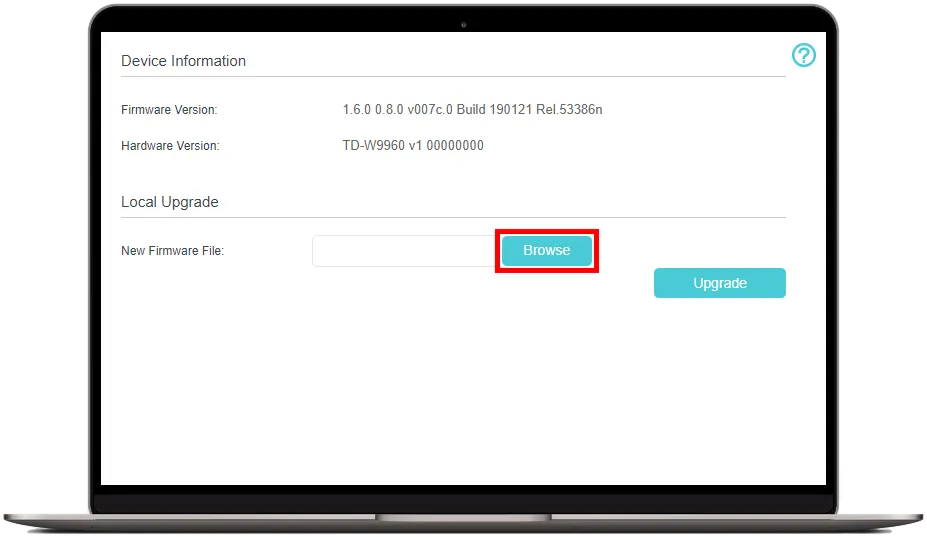

7. Klikněte na „Browse“.

Browse

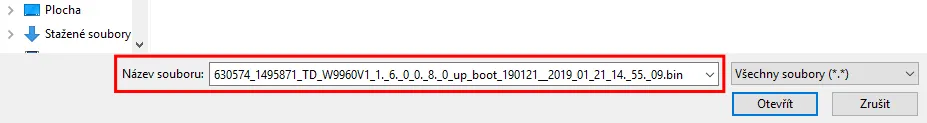

8. Z úložiště svého počítače vyberte soubor, který jste si uložili v prvním kroku návodu. Klikněte na „Otevřít“.

Vyberte soubor z počítače

9. Klikněte na tlačítko „Upgrade“.

Firmware upgrade

10. Vyčkejte, dokud se aktualizace nedokončí. Aktualizace může trvat až 5 minut.
Během probíhající aktualizace modem nevypínejte, neodpojujte od napájení ani neměňte jeho zapojení!

11. Po dokončení se modem automaticky restartuje a zobrazí se okno pro přihlášení. Aktualizaci jste úspěšně dokončili.

Přihlášení do administrace

Nastavení přístupového hesla do modemu

Z výroby má modem TP-Link nastavené heslo na hodnotu „admin“. Přístupové údaje si můžete sami změnit. Lépe tak ochráníte nastavení svého modemu před zásahem cizí osoby.

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“. Druhý konec kabelu zapojte do LAN zdířky svého počítače.

2. Do internetového vyhledávače zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu. Použijte heslo „admin“.

Pokud heslo nefunguje, obnovte modem do továrního nastavení. Heslo „admin“

4. Po přihlášení vyberte v menu nahoře položku „Advanced“. Následně zvolte v levém svislém menu položku „System Tools“.

Advanced - System Tools

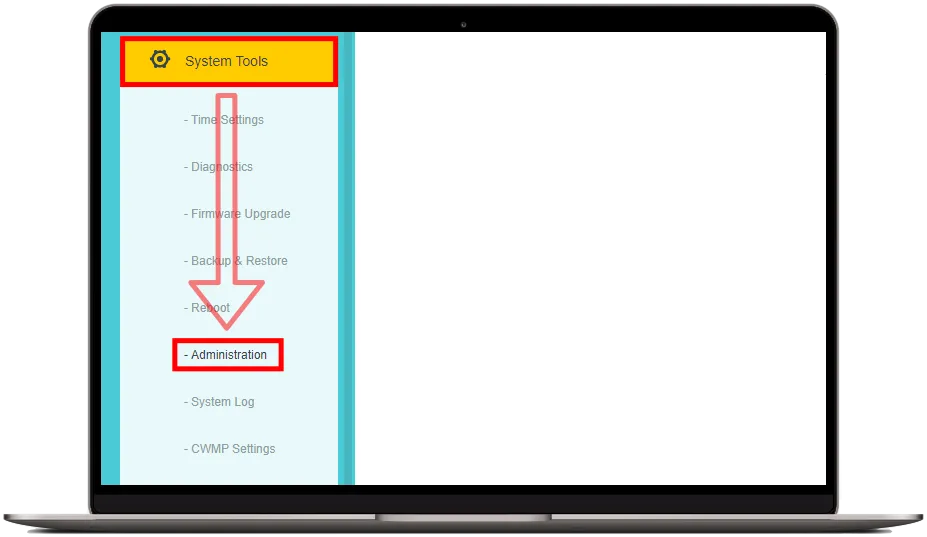

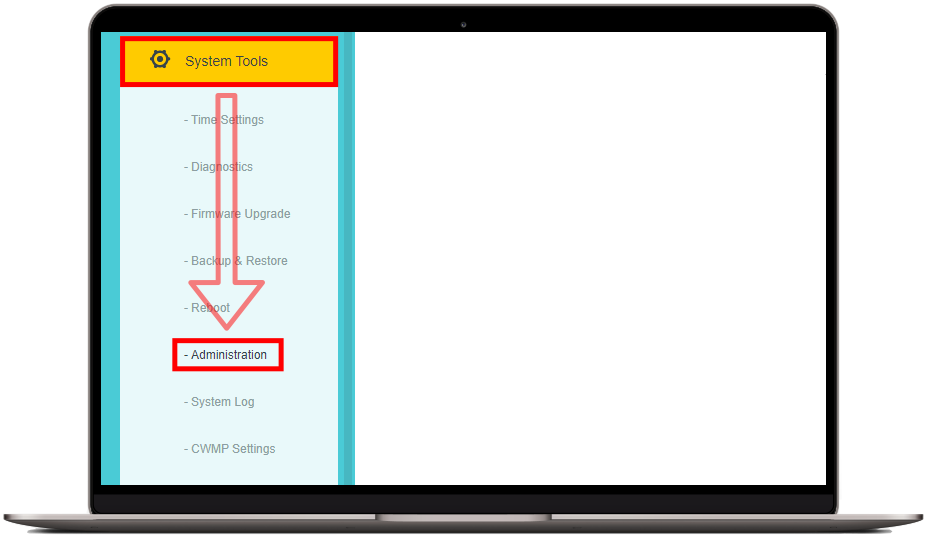

5. V levém svislém menu vyberte položku „Administration“.

Administration

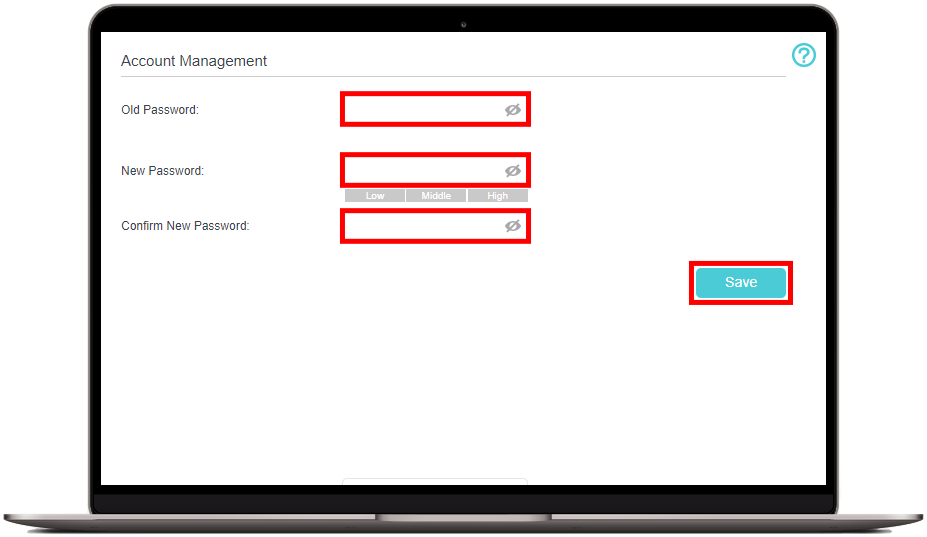

6. Vyplňte prázdná pole formuláře:
Do řádku „Old Password“ napište stávající heslo.
Do řádku „New Password“ napište nové heslo. Musí mít 8 až 16 znaků, obsahovat alespoň jedno číslo nebo speciální znak a nesmí obsahovat mezery ani diakritiku.
Pro ověření znovu napište nové heslo do řádku „Confirm New Password“. Změny uložte kliknutím na tlačítko „Save“.

Vyplňte prázdná pole

Modem uloží nastavení během několika sekund. Příště už se do webové konfigurace přihlásíte novým heslem.

Technické specifikace

Rozměry

  • 182 × 130 × 36 mm

Wi‑Fi

  • Standardy sítě: IEEE 802.11 b/g/n
  • Frekvence: 2.4 GHz
  • Rychlost přenosu dat: 300 Mbps
  • Zabezpečení: WEP, WPA, WPA2
  • Šifrování: 64/128 bit

ADSL a VDSL

  • Podpora VDSL2, ADSL, ADSL2, ADSL2+

WAN

  • 1x RJ11

LAN

  • 3x RJ45 Lan porty

Tlačítka

  • Vypnout/Zapnout modem
  • Tlačítko pro restartování modemu
  • WPS tlačítko

Napájecí zdroj

  • 9V / 0,6A DC

Provozní prostředí

  • Teplota: 0 až 40 °C
  • Vlhkost vzduchu: 10 až 90 % (bez kondenzace)

Rozměry

  • 182 × 130 × 36 mm

Wi‑Fi

  • Standardy sítě: IEEE 802.11 b/g/n
  • Frekvence: 2.4 GHz
  • Rychlost přenosu dat: 300 Mbps
  • Zabezpečení: WEP, WPA, WPA2
  • Šifrování: 64/128 bit

ADSL a VDSL

  • Podpora VDSL2, ADSL, ADSL2, ADSL2+

WAN

  • 1x RJ11

LAN

  • 3x RJ45 Lan porty

Tlačítka

  • Vypnout/Zapnout modem
  • Tlačítko pro restartování modemu
  • WPS tlačítko

Napájecí zdroj

  • 9V / 0,6A DC

Provozní prostředí

  • Teplota: 0 až 40 °C
  • Vlhkost vzduchu: 10 až 90 % (bez kondenzace)

Obsah balení

  • Zařízení
  • Externí DSL Splitter
  • RJ-11 DSL kabel
  • RJ-45 Ethernetový kabel
  • Napájecí adaptér 9V/0.6A
  • Průvodce rychlým zapojením
