Nastavení a ovládání modemu ZyXEL VMG 3312-T20A

ZyXEL VMG 3312-T20A

UPOZORNĚNÍ: Modem ZTE ZXHN H168N je technicky zastaralý a byla ukončena jeho podpora. Tento modem může zpomalovat váš internet (včetně Wi-Fi) nebo oslabovat zabezpečení vaší vnitřní sítě.

Pro řešení nesprávně fungujícího modemu nebo pro informace, co vše vám může výměna modemu přinést, se spojte online s našimi specialisty O2 Guru technické podpory.

Nastavení bezdrátové Wi‑Fi sítě

Zapnutí Wi‑Fi sítě

1. Podržte tlačítko „WLAN“ na 2 sekundy.

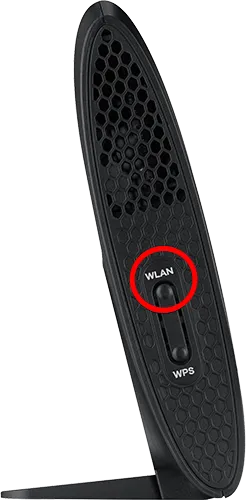

Umístění tlačítka WLAN

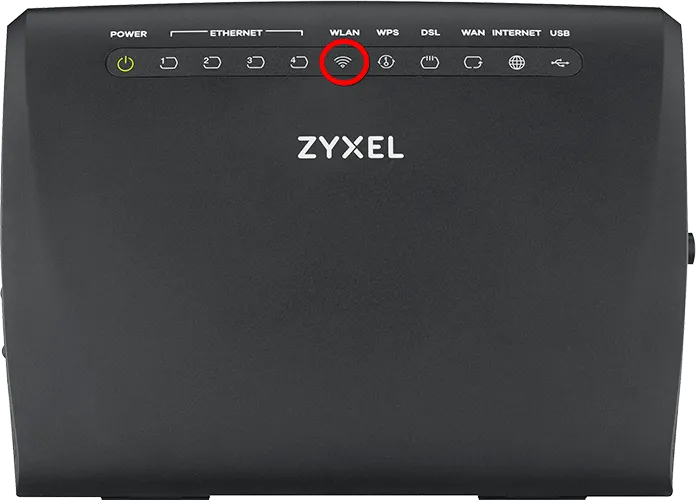

2. Během chvíle se na přední straně modemu rozsvítí kontrolka s nápisem „WLAN“. Wi‑Fi síť na vašem modemu se aktivuje.

Kontrolka WLAN

3. Pokud jste si v minulosti nenastavili vlastní jméno a heslo k Wi‑Fi nebo jste modem uvedli do továrního nastavení, najdete přihlašovací údaje na zadní straně modemu.

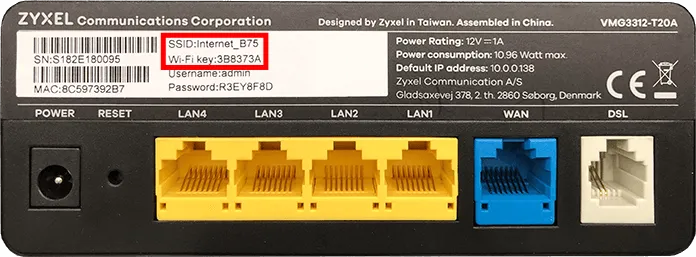

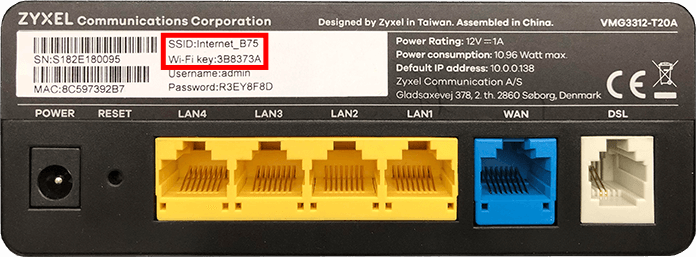

Štítek s přihlašovacími údaji

Změna názvu a hesla Wi‑Fi sítě

Změna názvu a hesla je vhodná například po prvním zprovoznění Wi‑Fi sítě. Lépe ji tak ochráníte před zásahem cizí osoby

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý konec do „LAN“ zdířky svého počítače.

2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

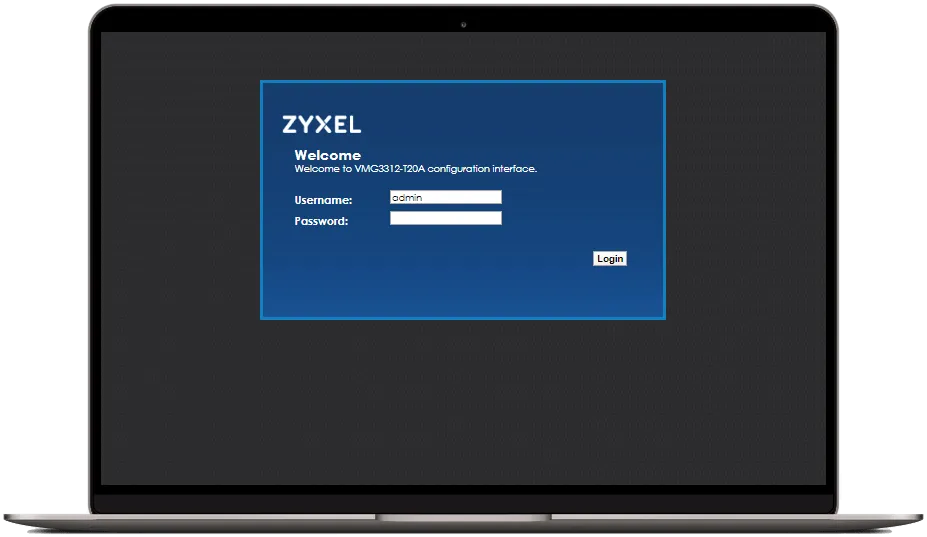

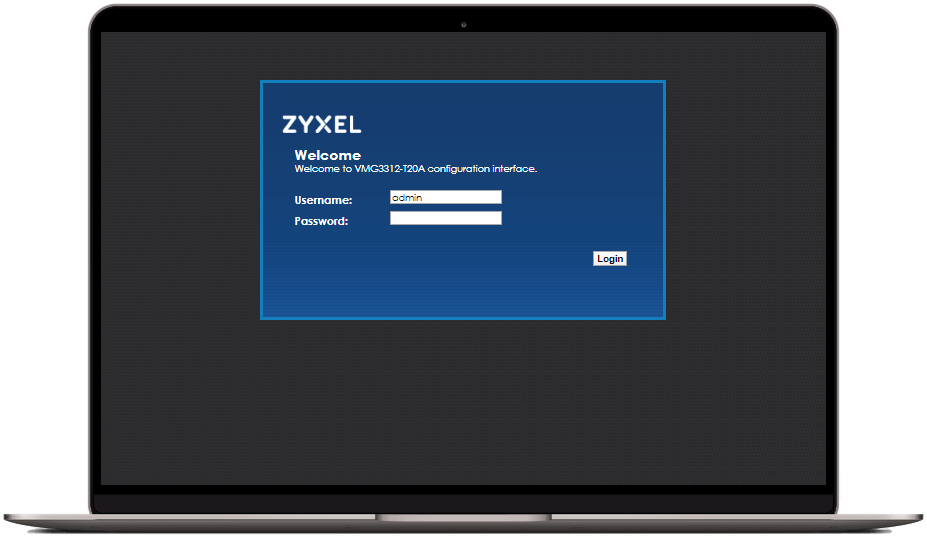

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu:
Uživatelské jméno = admin
Heslo najdete na štítku na zadní straně modemu

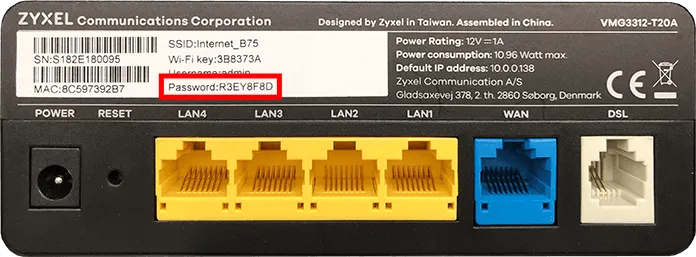

Štítek s přihlašovacími údaji

Pokud heslo na štítku nefunguje, obnovte modem do továrního nastavení. Heslo na štítku začne opět platit.

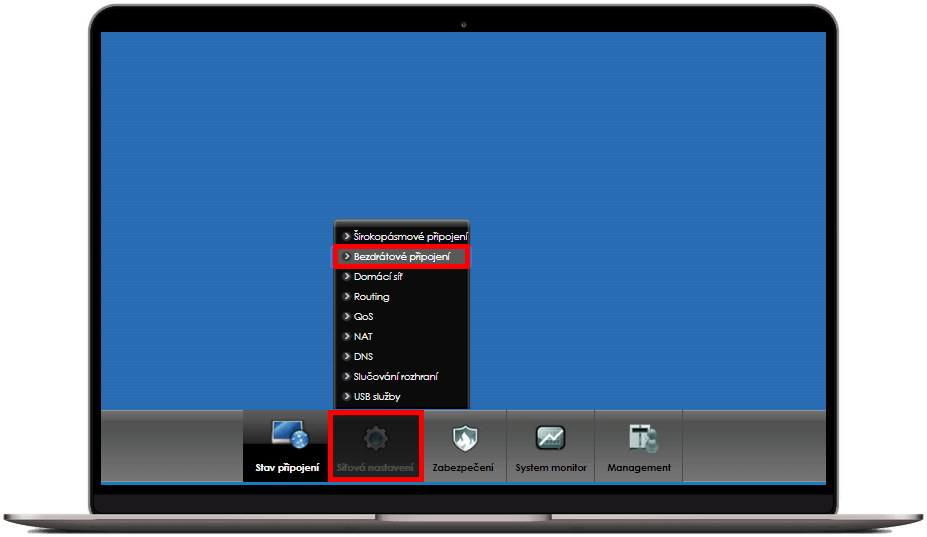

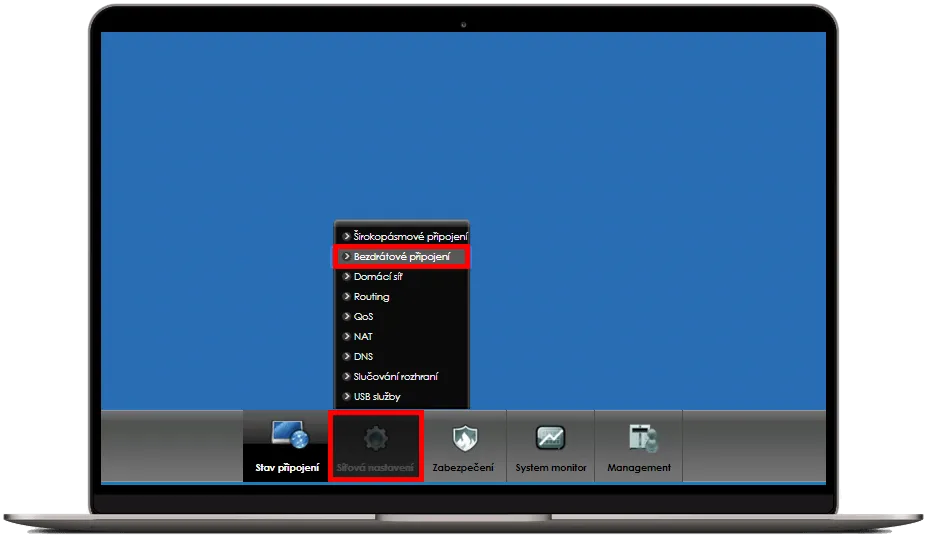

4. Po přihlášení do konfigurace vyberte v dolním menu položku „Síťová nastavení“. Následně zvolte „Bezdrátové připojení“.

Bezdrátové připojení

5. Pole nastavení vyplňte následovně:
Bezdrátové připojení: zašrtněte tlačítko „Povolit“.
• Název bezdrátové sítě: Napište, jak chcete, aby se vaše Wi‑Fi síť jmenovala. Nepoužívejte diakritiku ani mezery.

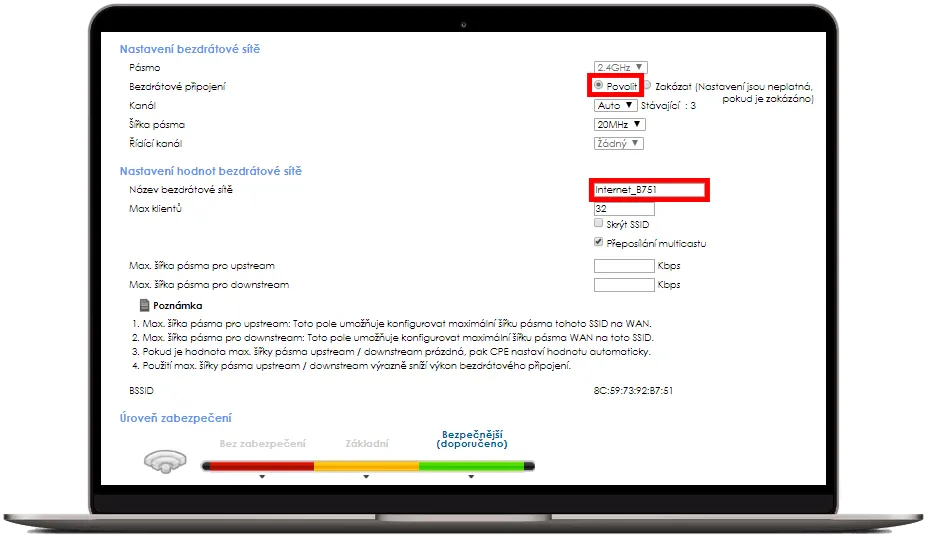

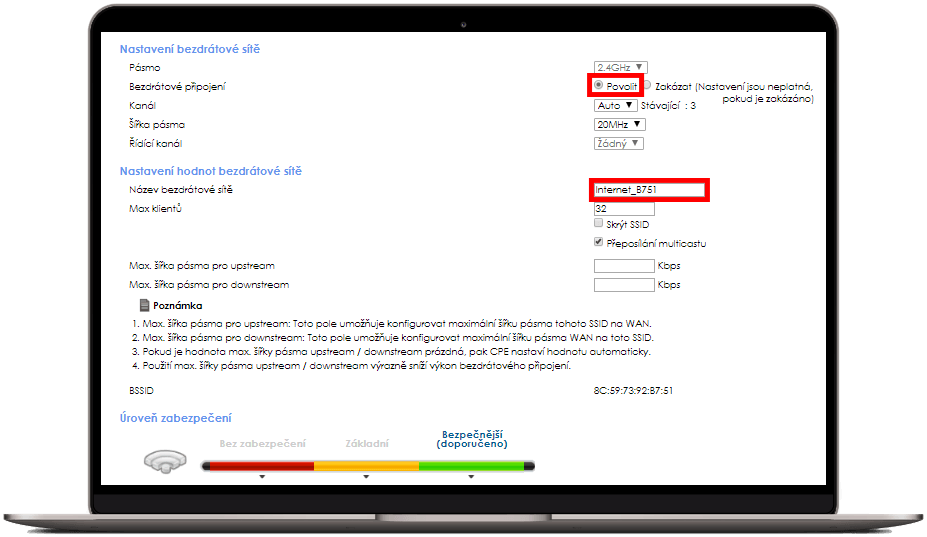

Nastavení bezdrátové sítě

6. Pokračujte změnou hesla v sekci Úroveň zabezpečení:
Generovat heslo automaticky: Políčko odškrtněte, aby zůstalo prázdné. Díky tomu si budete moct vytvořit vlastní heslo.
Heslo: Napište heslo, kterým chcete svou Wi‑Fi síť zabezpečit. Heslo musí mít minimálně 8 znaků. Nepoužívejte diakritiku ani mezery.

Zaškrtnutím položky Odhalit heslo se heslo k Wi‑Fi zobrazí. To je vhodné třeba pro kontrolu nastaveného hesla před jeho uložením.

Ostatní řádky a políčka nechte nastavená tak, jak jsou. Nakonec klikněte na tlačítko „Použít“ na konci stránky. Během několika vteřin modem nastavení uloží.

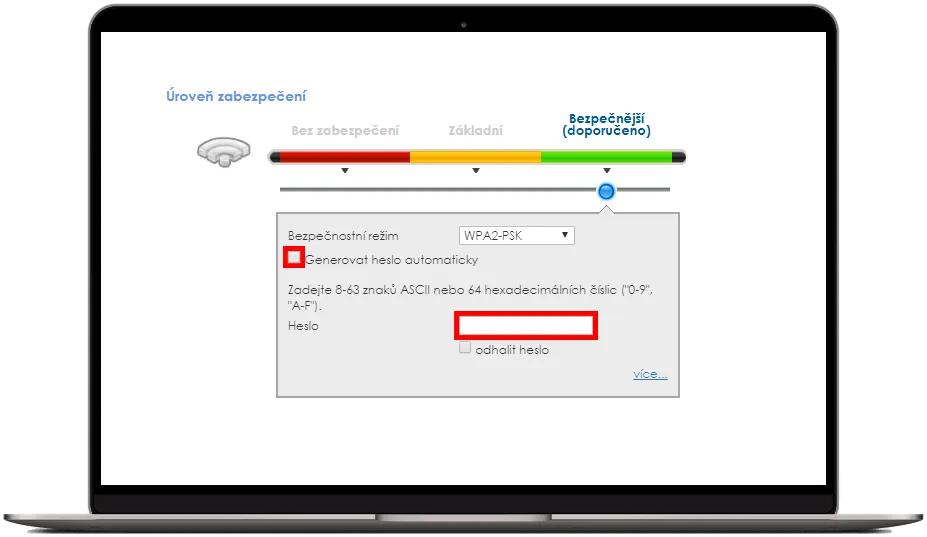

Nastavení zabezpečení

7. Připojte koncové zařízení
Po dokončení nastavení můžete k Wi‑Fi síti připojit zařízení jako mobilní telefon, počítač, notebook nebo tablet. Na zařízení stačí zapnout Wi‑Fi, vyhledat dostupné bezdrátové sítě v okolí a vybrat nově pojmenovanou Wi‑Fi síť. Pro přihlášení zadejte síťový klíč (heslo, které jste v předchozích krocích nastavili). Pokud heslo zadáte správně, systém oznámí, že jste připojeni.

Kam umístit modem, aby Wi‑Fi správně fungovala

Poloha modemu má zásadní vliv na kvalitu pokrytí Wi‑Fi signálem. Podívejte se na pár užitečných tipů, jak správně umístit modem.

Schéma kvality sítě modemu

Nastavení LAN portů

Jak nastavit LAN port pro službu O2 TV Multi

LAN porty modemu od O2 jsou z výroby nastavené: LAN1, LAN3, LAN4 pro internet a LAN2 pro O2 TV. Pokud využíváte službu O2 TV Multi a chcete k modemu připojit dva set-top boxy, je potřeba nastavit další port pro O2 TV.

LAN porty pro internet

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý konec do „LAN“ zdířky svého počítače.

2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu:
Uživatelské jméno = admin
Heslo najdete na štítku na zadní straně modemu.

Štítek s přihlašovacími údaji

Pokud heslo na štítku nefunguje, obnovte modem do továrního nastavení. Heslo na štítku začne opět platit.

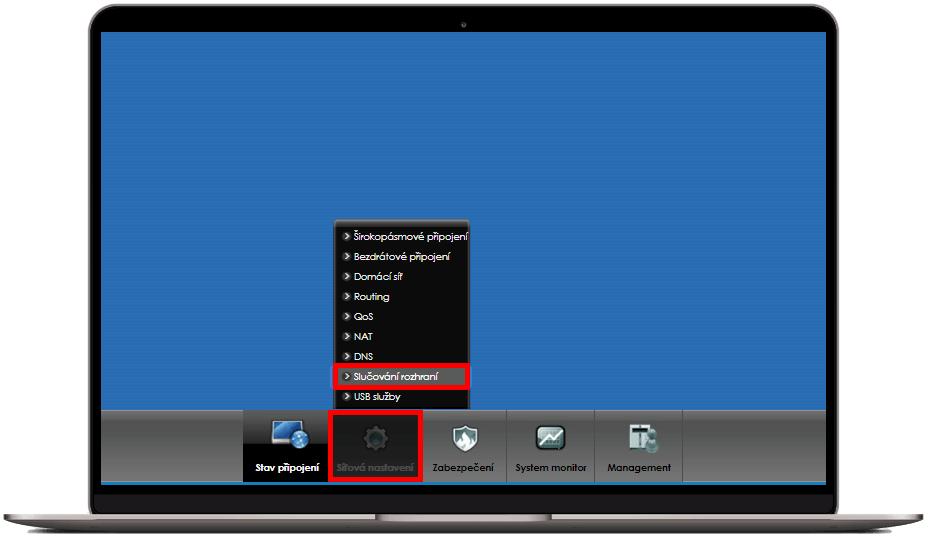

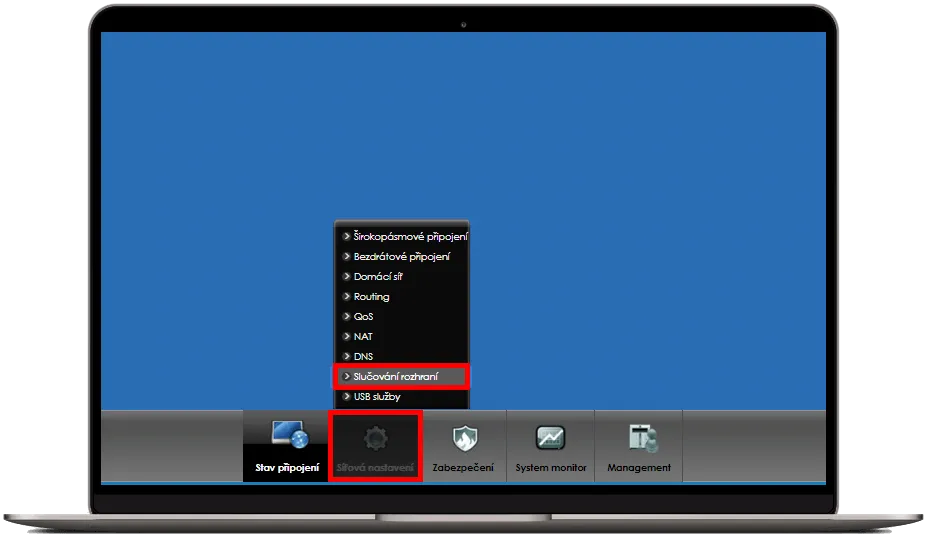

4. Po přihlášení do konfigurace vyberte v dolním menu položku „Síťová nastavení“. Následně zvolte „Slučování rozhraní“.

Slučování rozhraní

5. Klikněte na levou ikonu („papír s tužkou“) ve sloupci Upravit v řádku skupiny O2TV.

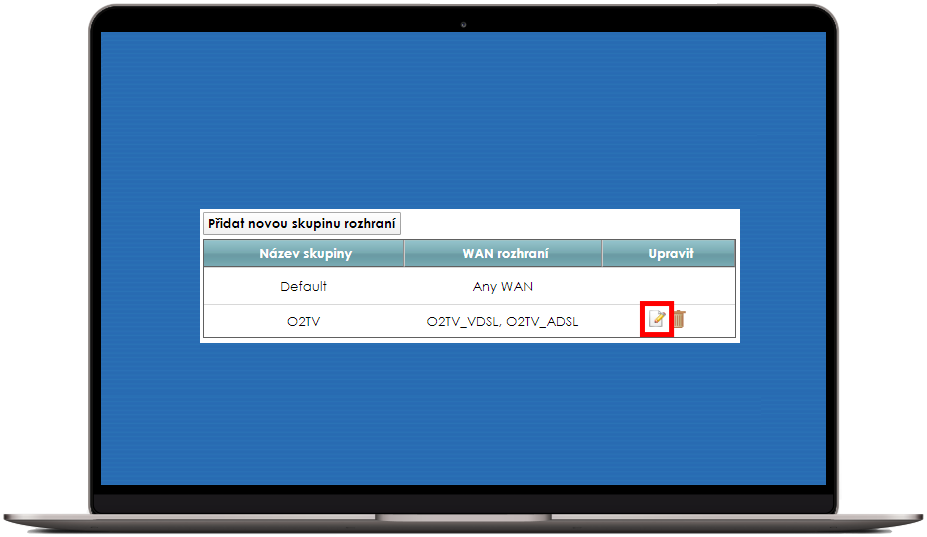

Skupina na O2TV

6. Z tabulky napravo Dostupná LAN rozhraní zaškrtněte položku „LAN3“ a klikněte na „šipku doleva“.

LAN3

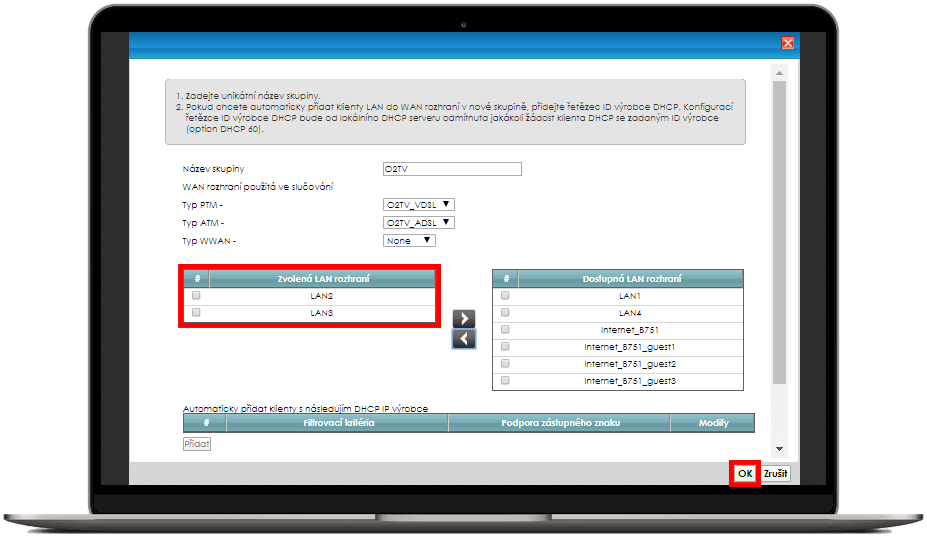

7. Položka „LAN3“ se přesunula do tabulky vlevo Zvolená LAN rozhraní. Změnu potvrďte kliknutím na tlačítko „OK“.

Položka LAN3 nyní pro O2TV

Váš modem je teď nastavený pro službu MULTI. Do portů LAN2 a LAN3 k němu můžete připojit 2 set-top boxy .

Jak nastavit všechny čtyři LAN porty pro internet

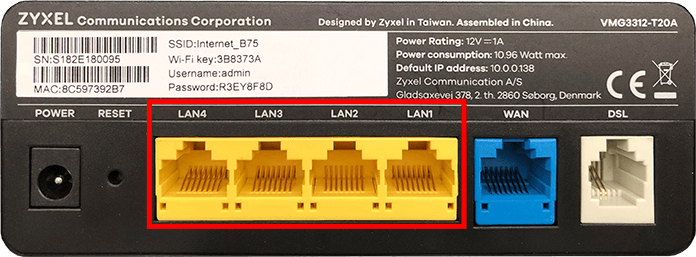

LAN porty modemu od O2 jsou z výroby nastavené: LAN1, LAN3, LAN4 pro internet a LAN2 pro O2 TV. Pokud chcete všechny čtyři LAN porty využívat pro připojení k internetu, je potřeba přenastavit port LAN2.

LAN porty označené žlutě

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý konec do „LAN“ zdířky svého počítače.

2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu:
Uživatelské jméno = admin
Heslo najdete na štítku na zadní straně modemu.

Štítek s přihlašovacími údaji

Pokud heslo na štítku nefunguje, obnovte modem do továrního nastavení. Heslo na štítku začne opět platit.

4. Po přihlášení do konfigurace vyberte v dolním menu položku „Síťová nastavení“. Následně zvolte „Slučování rozhraní“.

Slučování rozhraní

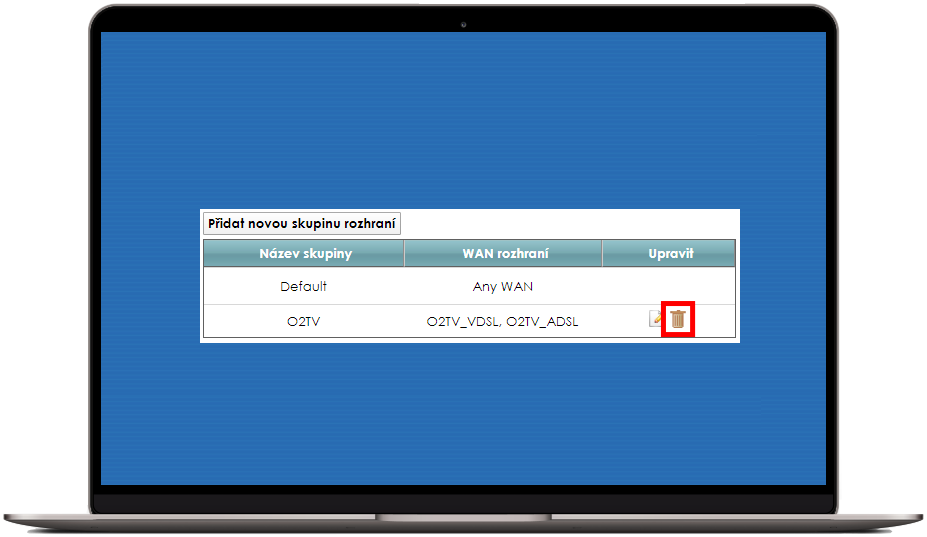

5. Klikněte na ikonu „koše“ v řádku skupiny O2TV. Tímto krokem se odstraní nastavení portu LAN2 pro O2 TV.

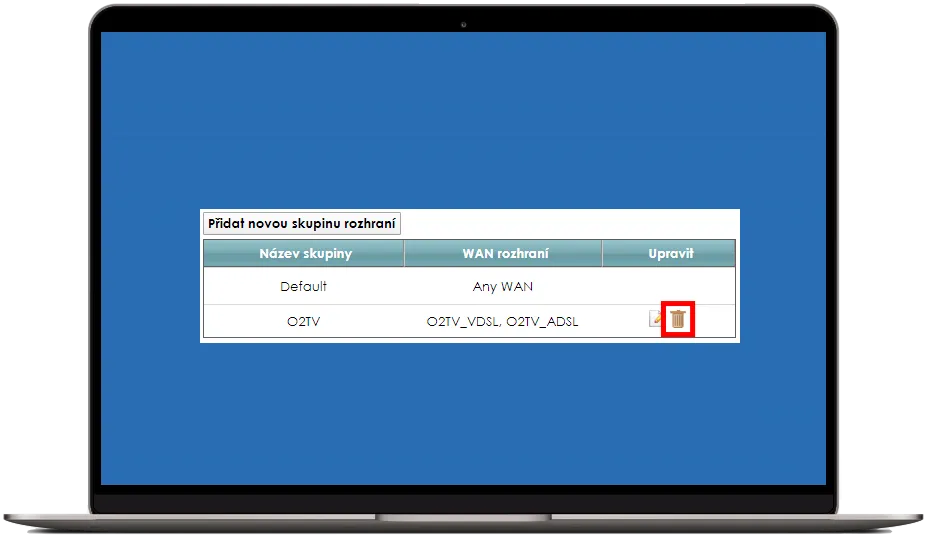

O2TV

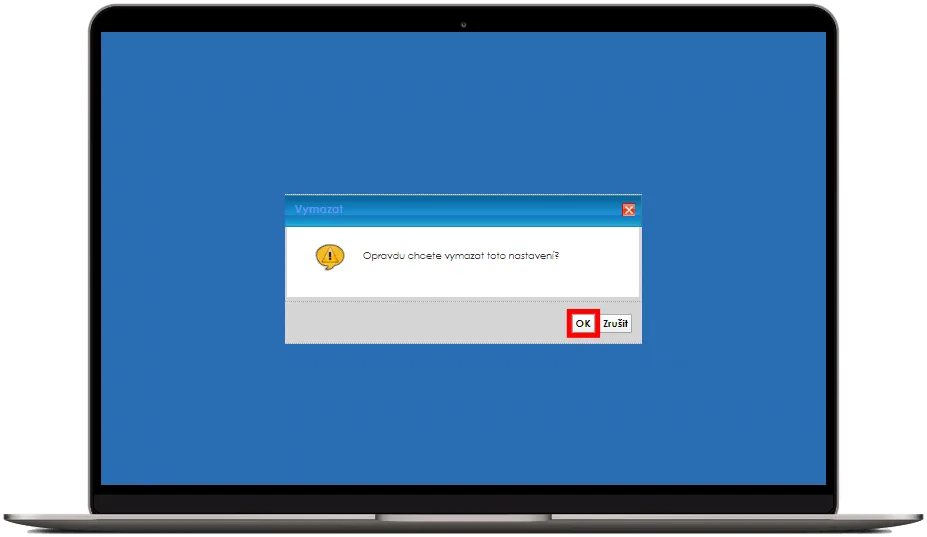

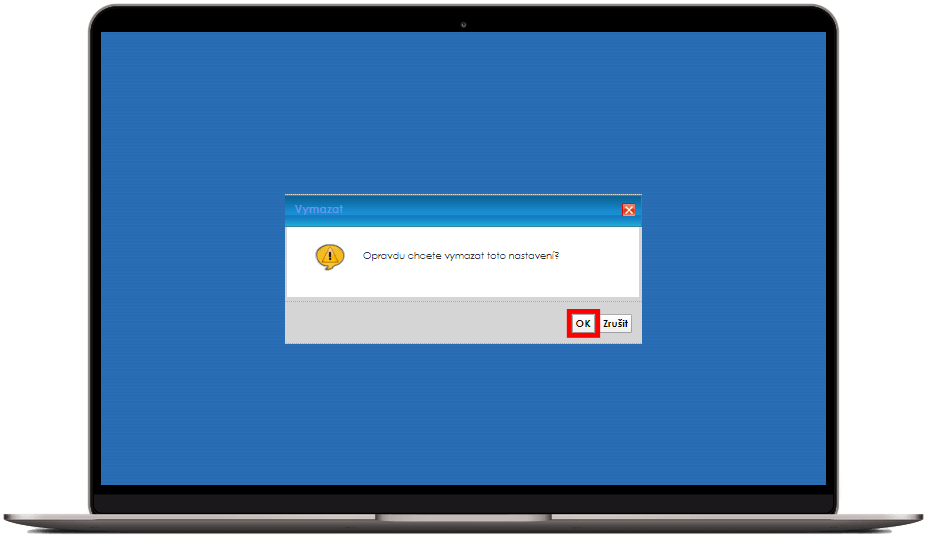

6. Odstranění potvrďte kliknutím na „OK“.

Potvrďte odstranění

Ukládání změn trvá několik sekund. Jakmile se stránka aktualizuje, je váš modem nastavený pro možnost využívání internetu na všech čtyřech LAN portech (LAN1, LAN2, LAN3, LAN4).

Další užitečná nastavení a odkazy

Přihlášení do nastavení modemu

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý konec do „LAN“ zdířky svého počítače.

2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu:
Uživatelské jméno = admin
Heslo najdete na štítku na zadní straně modemu.

Štítek s přihlašovacími údaji

Pokud heslo na štítku nefunguje, obnovte modem do továrního nastavení. Heslo na štítku začne opět platit.

Aktualizace firmware

1. Z odkazu Firmware ke stažení si do počítače stáhněte aktuální firmware.

2. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý konec do „LAN“ zdířky svého počítače.

3. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

4. Přihlaste se do konfigurace modemu:
Uživatelské jméno = admin
Heslo najdete na štítku na zadní straně modemu

Štítek s přihlašovacími údaji

Pokud heslo na štítku nefunguje, obnovte modem do továrního nastavení. Heslo na štítku začne opět platit.

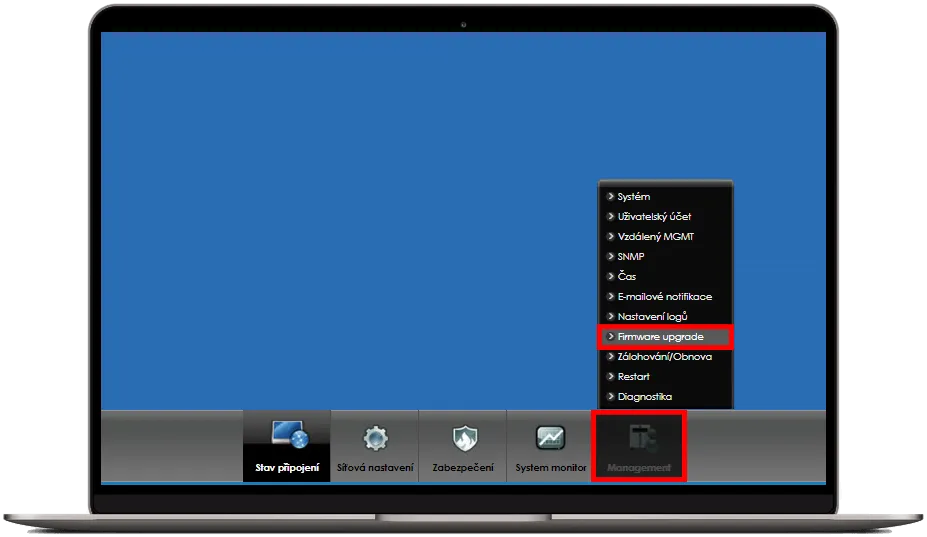

5. Po přihlášení do konfigurace vyberte v dolním menu položku „Management“. Následně zvolte „Firmware upgrade“

Výběr aktualizace firmware v administraci

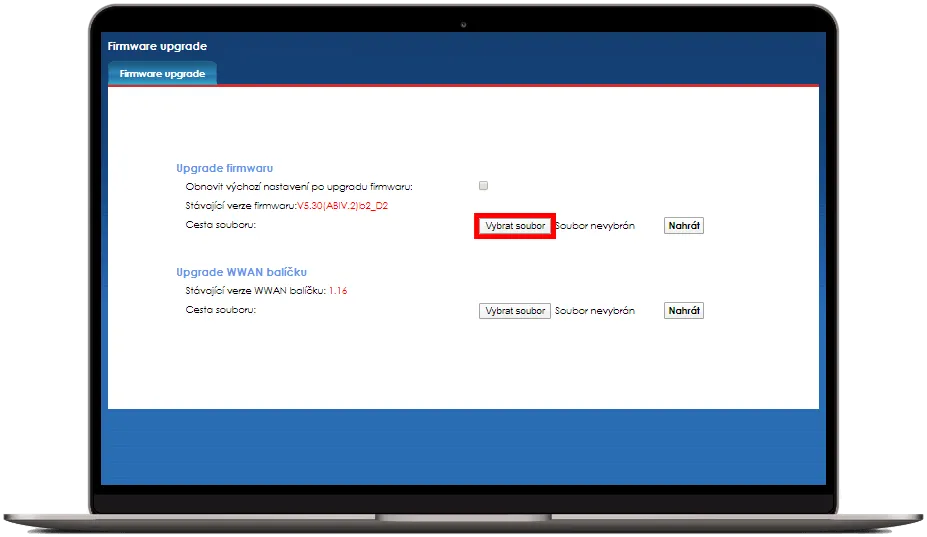

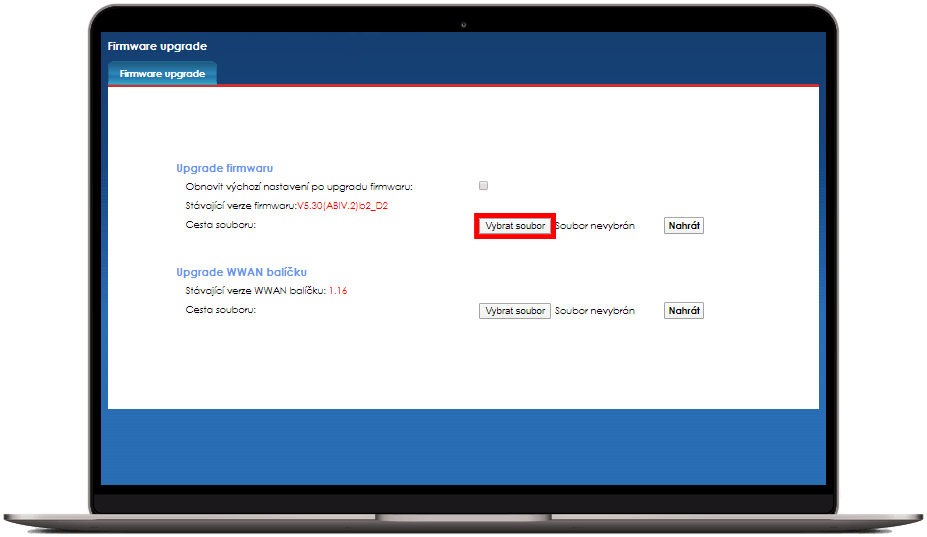

6. Klikněte na „Vybrat soubor“.

Vybrat soubor

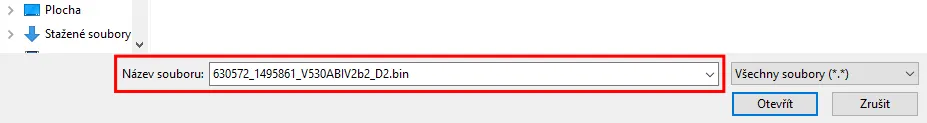

7. Z úložiště svého počítače vyberte soubor, který jste si uložili v prvním kroku návodu.

Vybrat soubor

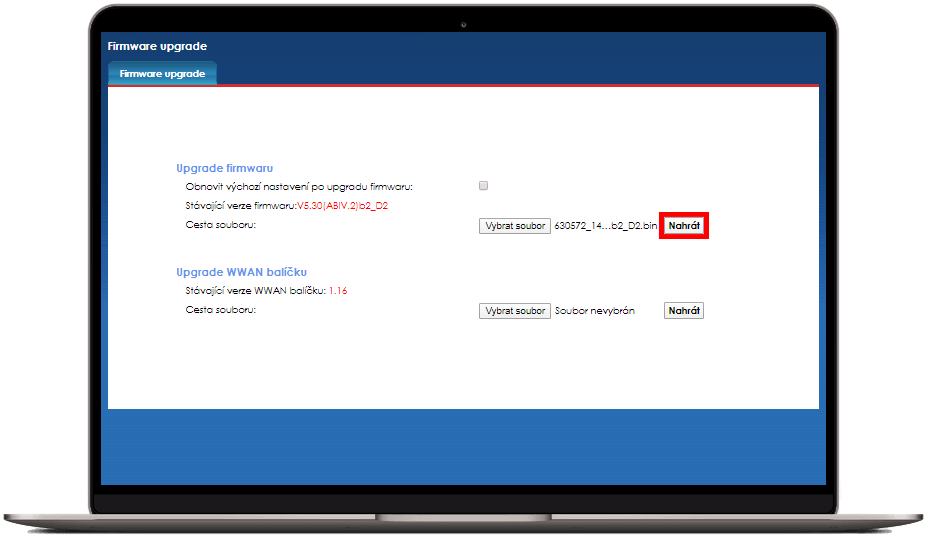

8. Klikněte na tlačítko „Nahrát“. Zobrazí se upozornění o aktualizaci firmware. Vyčkejte, dokud se aktualizace nedokončí.

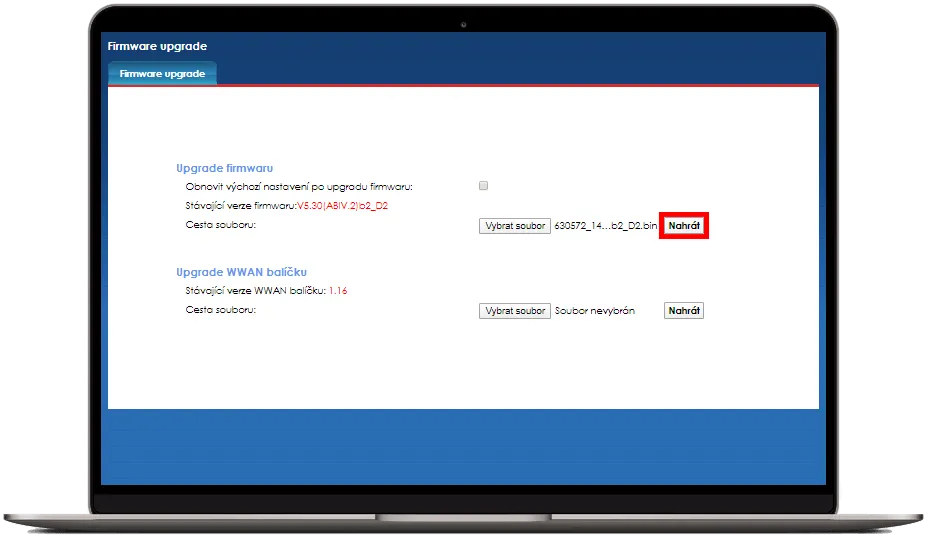

Nahrát soubor

Záloha uživatelských nastavení

Zálohou uživatelských nastavení modemu si uložíte vlastní název Wi‑Fi sítě a hesla, nastavení LAN portů, případně vlastní IP adresy. Využijete ji, když třeba budete chtít obnovit tovární nastavení modemu nebo aktualizovat firmware.

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý konec do „LAN“ zdířky svého počítače.

2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu:
Uživatelské jméno = admin
Heslo najdete na štítku na zadní straně modemu

Štítek s přihlašovacími údaji

Pokud heslo na štítku nefunguje, obnovte modem do továrního nastavení. Heslo na štítku začne opět platit.

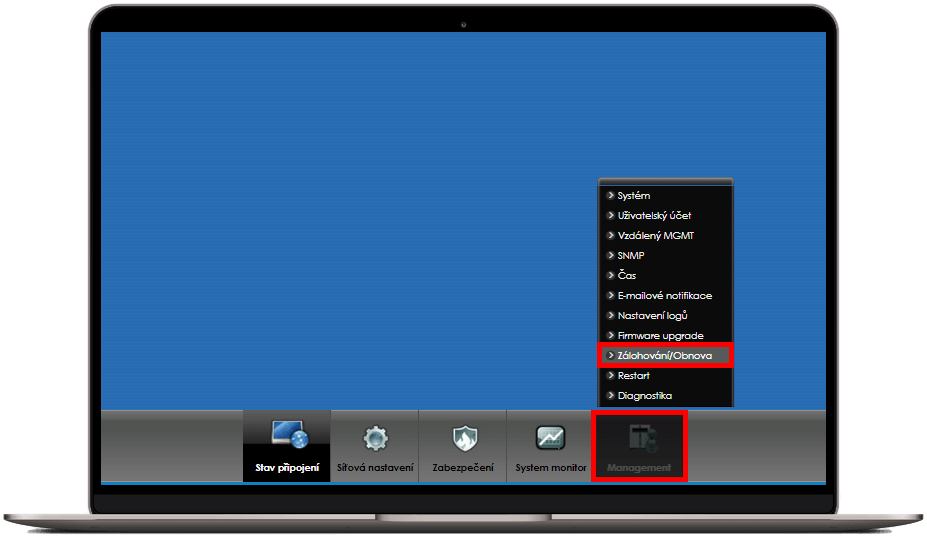

4. Po přihlášení do konfigurace vyberte v dolním menu položku „Management“. Následně zvolte „Zálohování/Obnova“.

Zálohování/Obnova

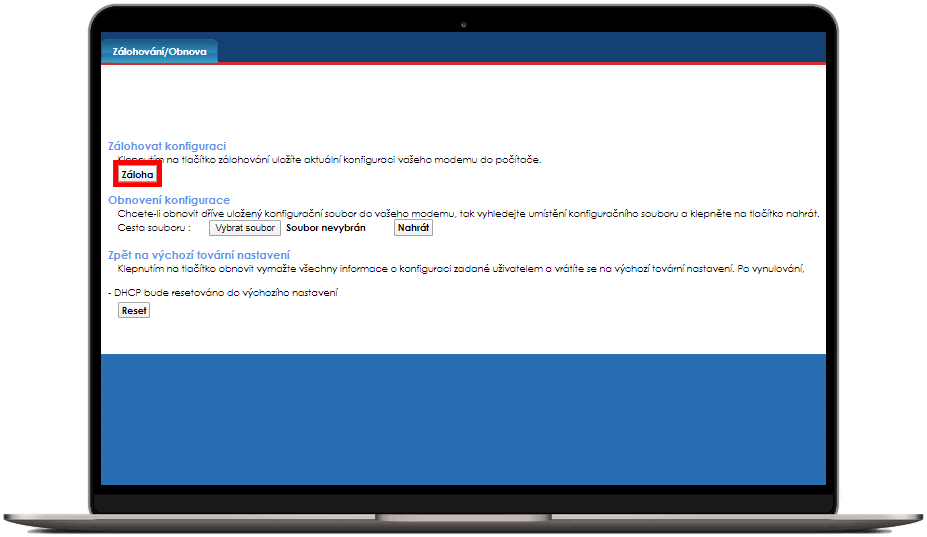

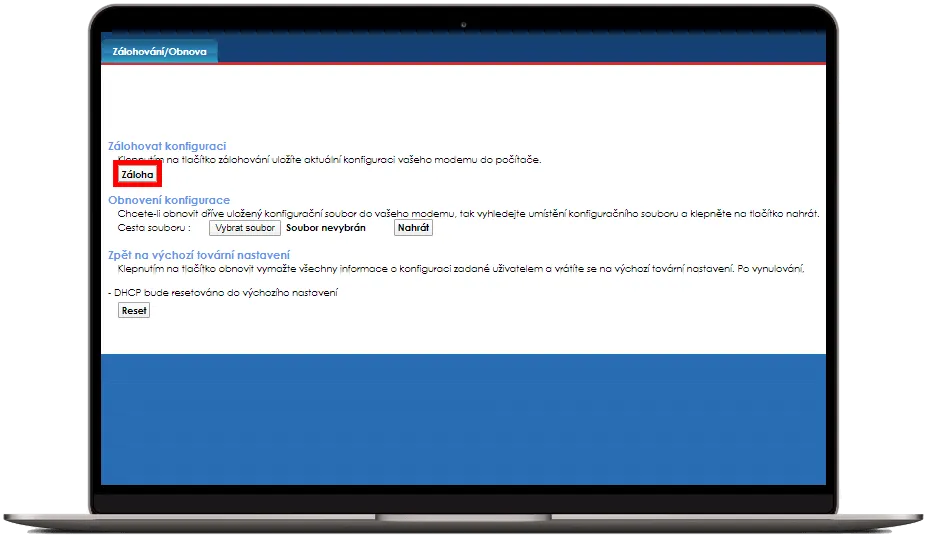

5. Zálohu vytvoříte kliknutím na tlačítko „Záloha“.

Záloha

6. Záloha se stáhne a uloží do vašeho počítače soubor „Backup_Restore“. Později soubor můžete využít pro obnovu uživatelských nastavení ze zálohy.

Backup Restore

Obnova nastavení modemu ze zálohy

Zálohou uživatelských nastavení modemu si uložíte vlastní název Wi‑Fi sítě a hesla, nastavení LAN portů, případně vlastní IP adresy. Využijete ji, když třeba budete chtít obnovit tovární nastavení modemu nebo aktualizovat firmware.

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý konec do „LAN“ zdířky svého počítače.

2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu:
Uživatelské jméno = admin
Heslo najdete na štítku na zadní straně modemu.

Štítek s přihlašovacími údaji

Pokud heslo na štítku nefunguje, obnovte modem do továrního nastavení. Heslo na štítku začne opět platit.

4. Po přihlášení do konfigurace vyberte v dolním menu položku „Management“. Následně zvolte „Zálohování/Obnova“.

Zálohování/Obnova

5. Klikněte na tlačítko „Vybrat soubor“.

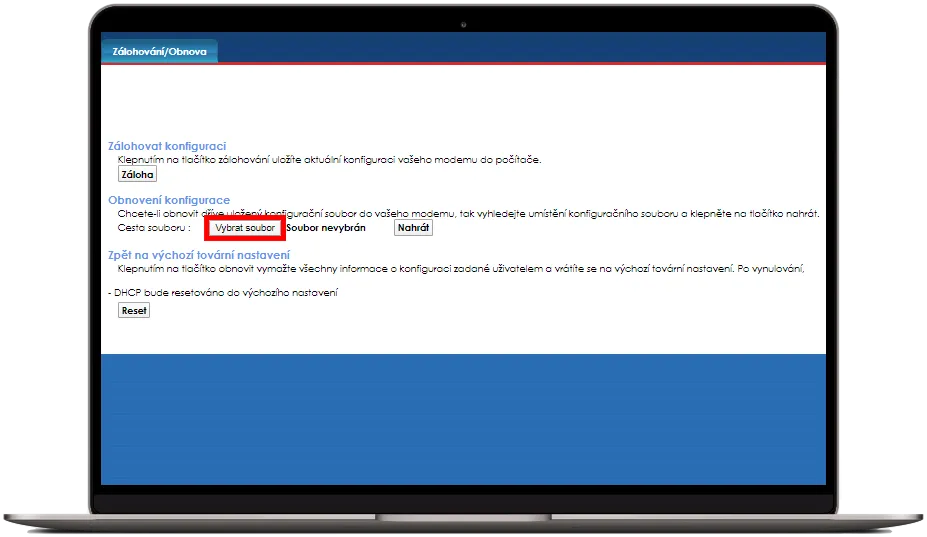

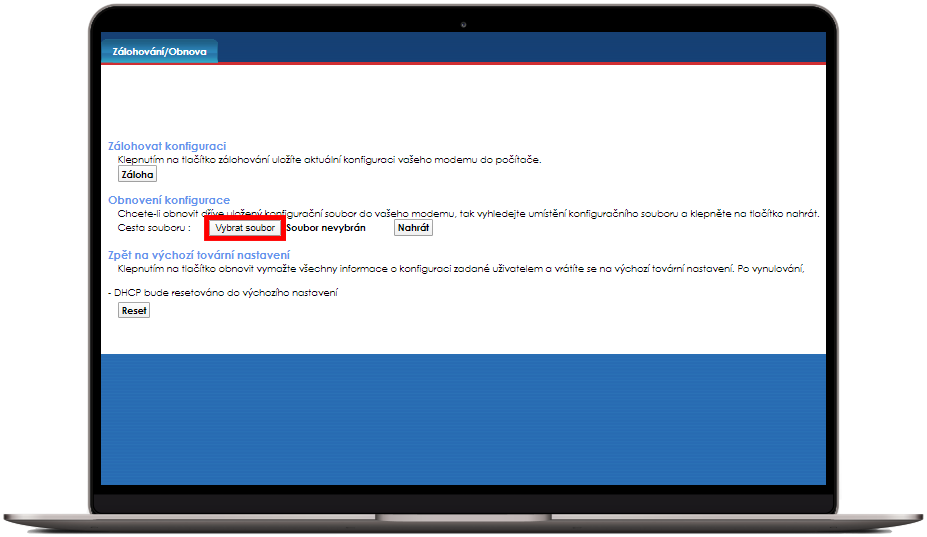

Obnova konfigurace

6. Ze svého počítače vyberte soubor „Backup_Restore“, který jste si uložili při zálohování uživatelských nastavení.

Backup Restore

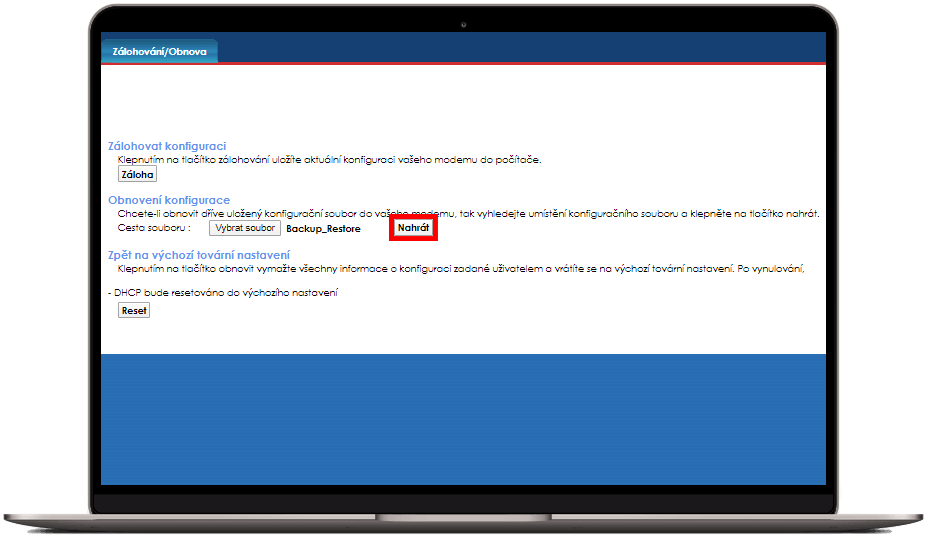

7. Klikněte na tlačítko „Nahrát“ a vyčkejte, dokud se obnovení nedokončí. Po úspěšném obnovení dojde k restartování modemu.

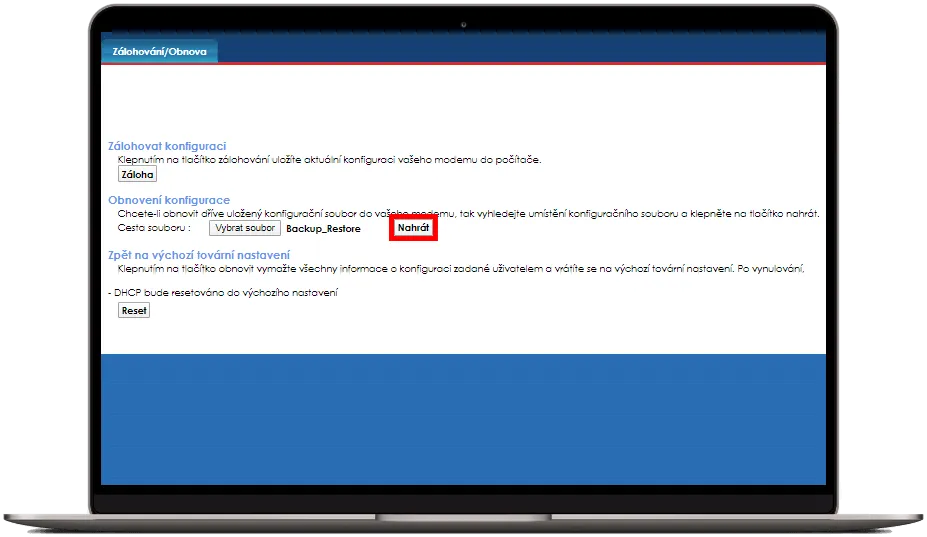

Nahrát soubor

Nastavení přístupového hesla do modemu

Z výroby má modem ZyXEL nastavené uživatelské jméno na hodnotu „admin“ a heslo je uvedené na štítku na spodní straně modemu. Přístupové údaje si můžete sami změnit, ochráníte tak nastavení svého modemu před cizím zásahem.

1. Pomocí ethernetového (síťového) kabelu propojte modem se svým počítačem. Jeden konec zapojte v modemu do výstupu „LAN1“, „LAN3“ nebo „LAN4“ a druhý konec do „LAN“ zdířky svého počítače.

2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.

Přihlášení do administrace

3. Přihlaste se do konfigurace modemu:
Uživatelské jméno = admin
Heslo najdete na štítku na zadní straně modemu

Štítek s přihlašovacími údaji

Pokud heslo na štítku nefunguje, obnovte modem do továrního nastavení. Heslo na štítku začne opět platit.

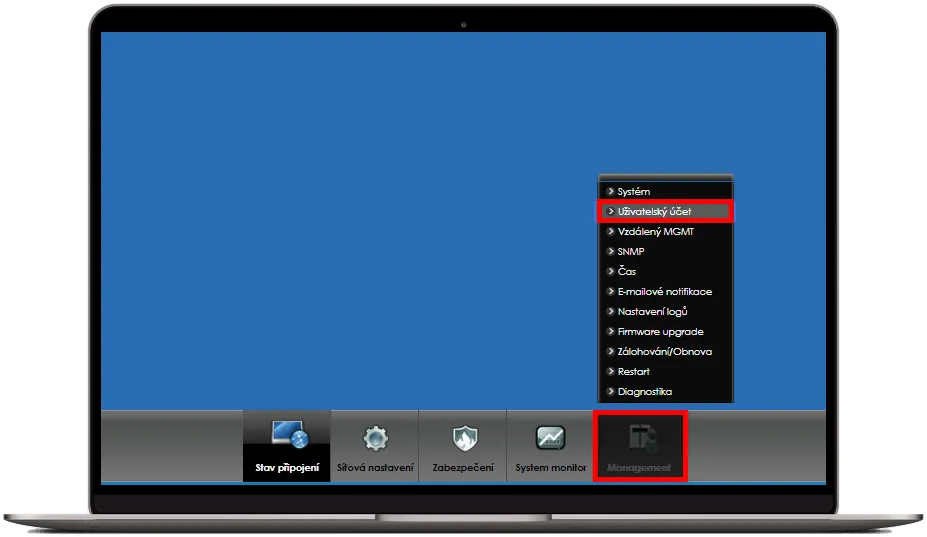

4. Po přihlášení do konfigurace vyberte v dolním menu položku „Management“. Následně zvolte „Uživatelský účet“.

Uživatelský účet

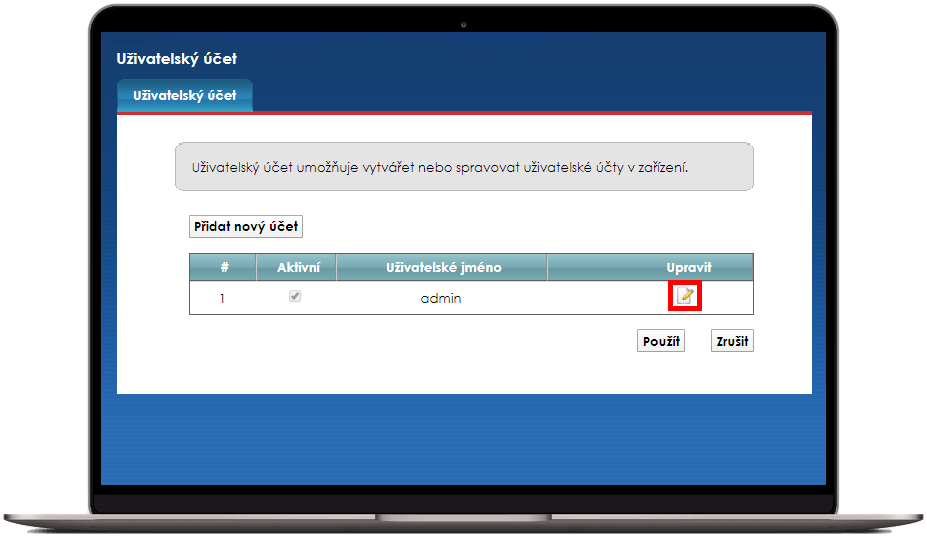

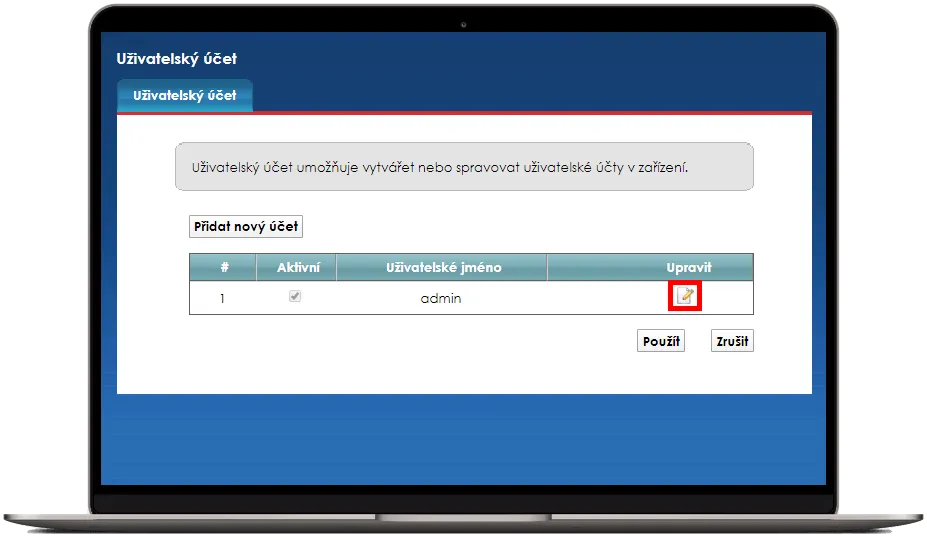

5. Klikněte na ikonu („papír s tužkou“) ve sloupci Upravit v řádku uživatelského účtu admin.

Upravit uživatelský účet

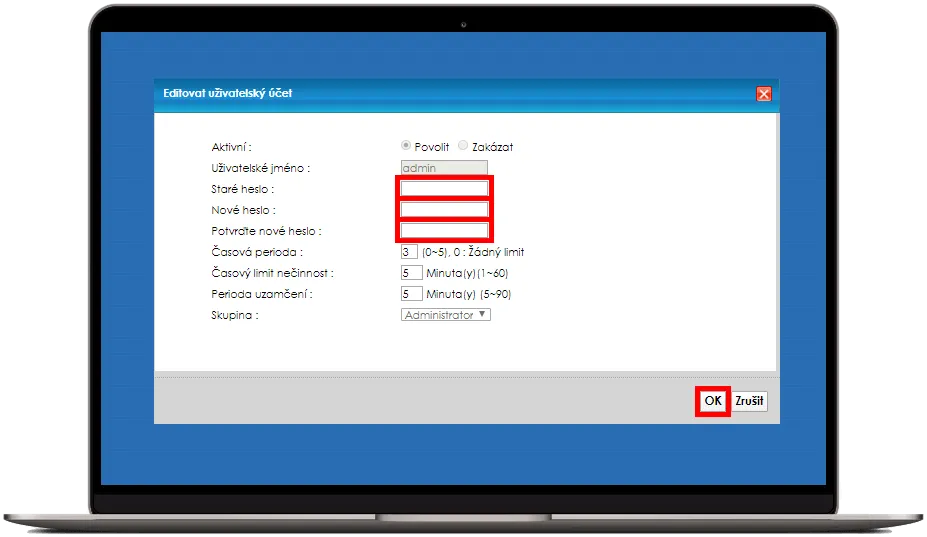

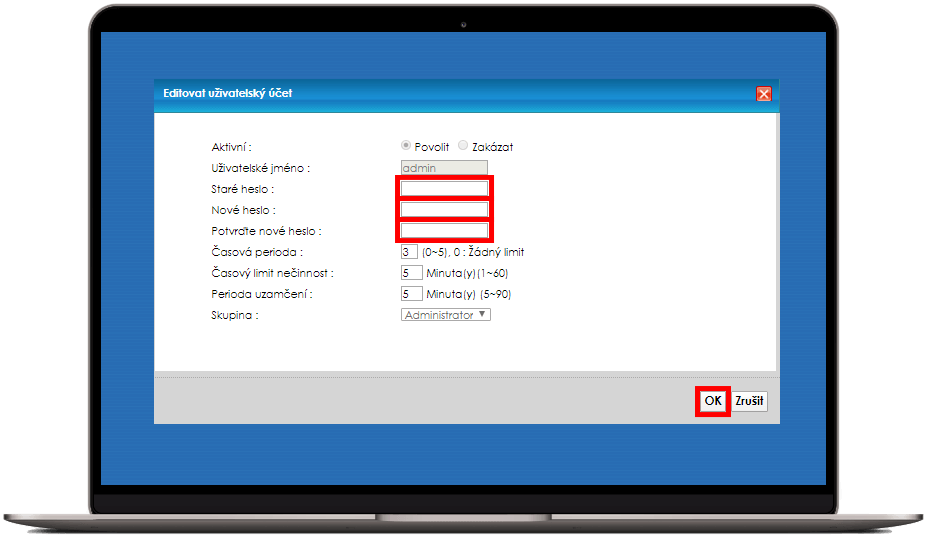

6. Vyplňte prázdná pole formuláře:
Do řádku „Staré heslo“ napište své stávající heslo.
Do řádku „Nové heslo“ napište své nové heslo. Musí mít 8-16 znaků a obsahovat alespoň jedno číslo nebo speciální znak. Nesmí obsahovat mezery ani diakritiku.
Pro ověření napište své nové heslo znovu do řádku „Potvrďte nové heslo“. Změny uložte kliknutím na tlačítko „OK“.

Hesla

Modem uloží nastavení během několika sekund. Příště už se do webové konfigurace přihlásíte novým heslem.

Technické specifikace

Rozměry

  • 158 × 118 x× 26 mm
  • Váha zařízení: 220 g
  • Rozměry balení: 260 × 145 × 37 mm
  • Váha balení: 440 g

Wi‑Fi

  • Standardy sítě: IEEE 802.11 b/g/n
  • Frekvence: 2.4 GHz
  • Rychlost přenosu dat: 300 Mbps
  • Zabezpečení: WPA/WPA2-PSK a AES/TKIP+AES
  • Šifrování: 64/128 bit

USB

  • Sdílení souborů
  • 3G dongle

ADSL a VDSL

  • Podpora ADSL/ADSL2/ADSL2+/VDSL/VDSL/VDSL2
  • Podporovaný profil: 8a/b/c/d, 12a/b, 17a, 30a
  • G.992.1 (G.dmt), G.992.2 (G.lite), G.992.3 ADSL2, G.992.5 ADSL2+
  • G.993.2 VDSL2, G.993.5 (G.vector), G.998.4 (G.inp)

WAN

  • 1 x RJ-11 port pro VDSL/ ADSL2 (prostřednictvím POTS)
  • 1 x RJ-45 konektor pro Giga-Ethernet WAN port

LAN

  • 4 x 10/100Mbps Ethernetové LAN porty

Tlačítka

  • Vypnout/Zapnout modem
  • Tlačítko pro restartování modemu
  • WLAN/WPS tlačítko

Napájecí zdroj

  • 12V /1.5A DC

Provozní prostředí

  • Teplota: 0 až 40 °C
  • Vlhkost vzduchu: 10 až 90 % (bez kondenzace)

Rozměry

  • 158 × 118 x× 26 mm
  • Váha zařízení: 220 g
  • Rozměry balení: 260 × 145 × 37 mm
  • Váha balení: 440 g

Wi‑Fi

  • Standardy sítě: IEEE 802.11 b/g/n
  • Frekvence: 2.4 GHz
  • Rychlost přenosu dat: 300 Mbps
  • Zabezpečení: WPA/WPA2-PSK a AES/TKIP+AES
  • Šifrování: 64/128 bit

USB

  • Sdílení souborů
  • 3G dongle

ADSL a VDSL

  • Podpora ADSL/ADSL2/ADSL2+/VDSL/VDSL/VDSL2
  • Podporovaný profil: 8a/b/c/d, 12a/b, 17a, 30a
  • G.992.1 (G.dmt), G.992.2 (G.lite), G.992.3 ADSL2, G.992.5 ADSL2+
  • G.993.2 VDSL2, G.993.5 (G.vector), G.998.4 (G.inp)

WAN

  • 1 x RJ-11 port pro VDSL/ ADSL2 (prostřednictvím POTS)
  • 1 x RJ-45 konektor pro Giga-Ethernet WAN port

LAN

  • 4 x 10/100Mbps Ethernetové LAN porty

Tlačítka

  • Vypnout/Zapnout modem
  • Tlačítko pro restartování modemu
  • WLAN/WPS tlačítko

Napájecí zdroj

  • 12V /1.5A DC

Provozní prostředí

  • Teplota: 0 až 40 °C
  • Vlhkost vzduchu: 10 až 90 % (bez kondenzace)

Obsah balení

  • Modem
  • Napájecí kabel
  • Ethernetový kabel
  • Kabel RJ-11
  • Průvodce rychlým zapojením
  • Bezpečnostní informace
