Zapojení modemu Comtrend VR-3047 eu s klasickou přípojkou

Při zapojování kabelů nezáleží, který konec umístíte do které zásuvky. U všech kabelů platí, že mají oba konce stejné.

Pokud jste před zakoupením zařízení Comtrend VR-3047eu používali jiný modem, doporučujeme všechny staré kabely a napájecí zdroj (trafo) nahradit novými.

Postup pro zapojení

  1. Připravte si telefonní kabel, který je součástí balení od pevné telefonní linky.

    Jeden konec telefonního kabelu zapojte do telefonu nebo v případě bezdrátového telefonu do telefonní stanice. Detailnější informace najdete v návodu k pevnému telefonu, který je součástí balení.

    comtrend telefonní kabel

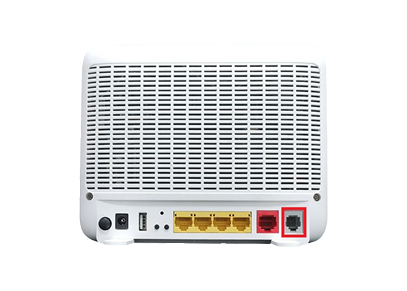

  2. Druhý konec telefonního kabelu zapojte do vstupu rozbočovače, který je označený jako „PHONE“ (na obrázku značen „A“).

    comtrend telefon

  3. Připravte si zelený kabel, který najdete v krabici od telefonu.

    comtrend telefon

    Zapojte zelený kabel do rozbočovače. Vstup je označený „LINE“ (na obrázku značen „B“).

    comtrend telefon

    Druhý konec zeleného kabelu zapojte do telefonní zásuvky.

    comtrend phone

  4. Připravte si šedý kabel, který najdete v krabici od modemu.

    comtrend telefon

    Zapojte šedý kabel do rozbočovače. Výstup je označený „DSL“ (na obrázku značen „C“).

    comtrend telefon

    Druhý konec šedého kabelu zapojte do modemu. Na zadní straně modemu je šedý vstup označený „DSL“.

    comtrend telefon

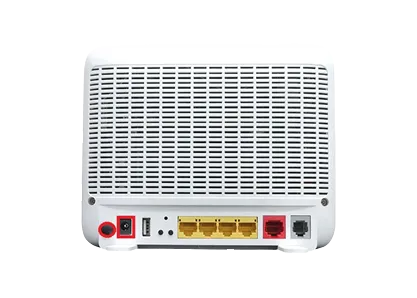

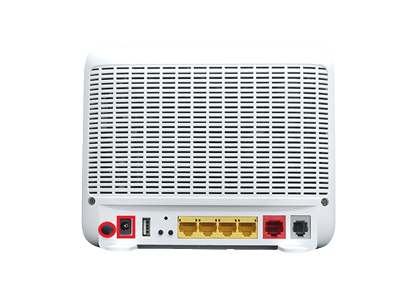

  5. Kulatý konec napájecího adaptéru (trafa) modemu zapojte do vstupu označeného „Power“. Napájecí adaptér zapojte do elektrické zásuvky. Modem zapněte tlačítkem „ON/OFF“.

    comtrend
