Zapojení modemu Comtrend VR-3047eu
Připojte modem/router k internetovému přívodu
Zapojení pevného internetu xDSL (pevná linka)
Připravte si šedý kabel, který jste dostali v krabici s modemem (má koncovky RJ-11).
Jeden konec bílého kabelu zapojte do telefonní zásuvky ve zdi.

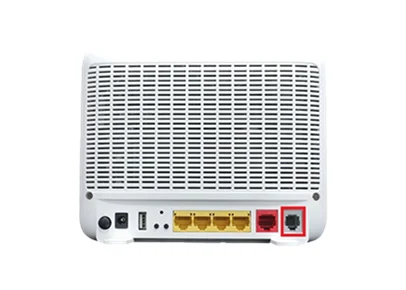

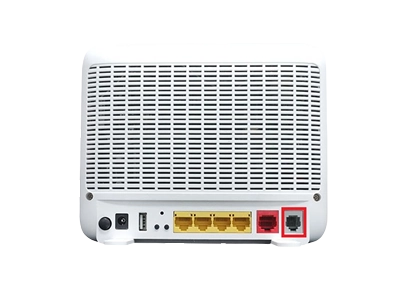

Druhý konec bílého kabelu zapojte v modemu do šedé zdířky DSL na zadní straně.
Zapojení pro ostatní technologie připojení
Pokud máte jinou technologii internetového připojení (např. optiku, DOCSIS, Bonding, nebo připojení přes SIM kartu), postupujte takto:

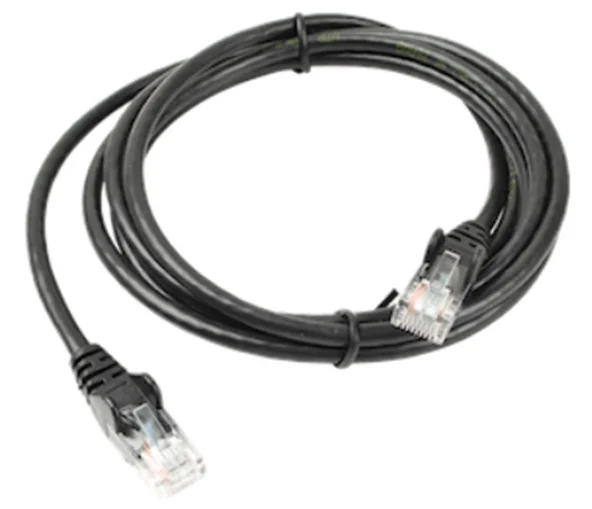

Připravte si černý kabel, který jste dostali v krabici s modemem/routerem (má koncovky RJ-45).

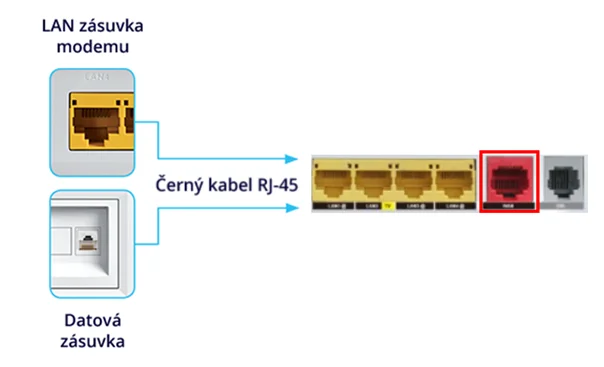

Jeden konec černého kabelu zapojte do datové zásuvky ve zdi, případně do zdířky LAN (ethernet) zařízení dodaného technikem, nebo jiného zařízení, do kterého vám přivádíme internet, například:
- Optický internet: ONT (optický převodník)
- Kabelový internet: kabelový (DOCSIS) modem
- Internet technologií Bonding: modem Cetin Terminátor
Druhý konec černého kabelu zapojte do červené zdířky WAN na zadní straně.
Připojte napájení modemu/routeru a zapněte ho

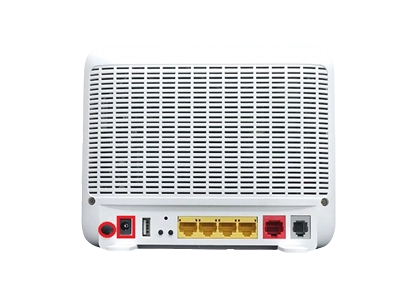

Kulatý konec napájecího adaptéru (trafa) modemu/routeru zapojte do vstupu označeného „Power“. Napájecí adaptér zapojte do elektrické zásuvky. Modem/router zapněte tlačítkem „ON/OFF“.
3. Připojte se k internetu
- Pokud chcete jakékoliv zařízení připojit přes kabel, použijte síťový (LAN) kabel (má koncovky RJ-45).

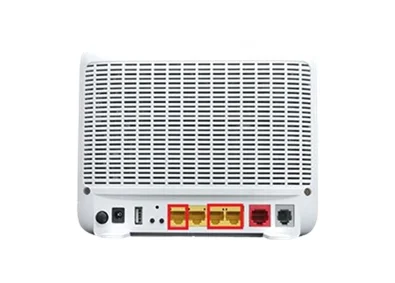

- Jeden konec kabelu zapojte v modemu/routeru do zdířky LAN1, LAN3 nebo LAN4 na zadní straně. Ve zdířce LAN2 TV nemusí být ve výchozím nastavení modemu/routeru dostupný internet.
- Druhý konec zapojte do zařízení, které chcete připojit k internetu, např. do VoIP telefonu, do vašeho počítače, nebo do Oneplay Boxu. Kabel v něm zapojte do vstupu označeného LAN, nebo ETHERNET.
Pro podrobné informace k zapojení VoIP telefonů O₂ přejděte na rozcestník návodů k VoIP telefonům O₂. - Máte hotovo, jste připojeni k internetu. Další funkce a informace o modemu najdete v Nastavení a ovládání Comtrend VR 3047 eu.

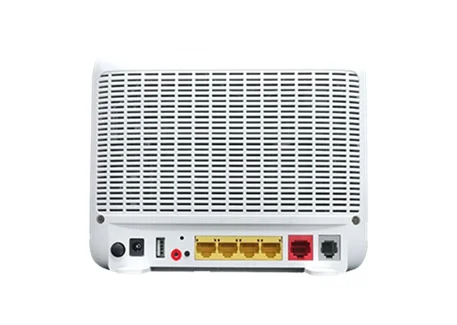

- Modem/router má pro prvotní spuštění obě Wi-Fi sítě zapnuté. Pokud je potřebujete vypnout nebo zapnout ručně, použijte tlačítko WLAN na boku modemu.
- Zapnuté Wi-Fi sítě poznáte podle svítících nebo blikajících zelených kontrolek označených jako „2.4GHz“ a „5GHz“.

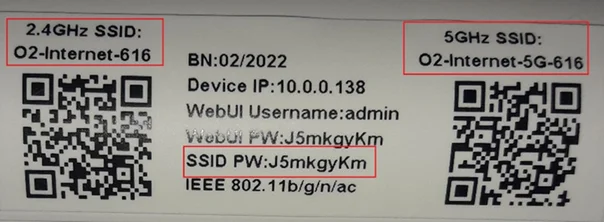

- Teď se k Wi-Fi sítím můžete připojit. Názvy sítí a přístupové heslo, kterým jsou sítě zabezpečené, najdete na štítku nalepeném na spodní straně modemu/routeru.
Na vašem zařízení, např. na notebooku, nebo na Oneplay Boxu, vyhledejte Wi-Fi síť s názvem uvedeným na štítku a připojte se k ní zadáním hesla ze štítku.
- Máte hotovo, jste připojeni k internetu. Další funkce a informace o modemu najdete v Nastavení a ovládání Comtrend VR 3047 eu.
