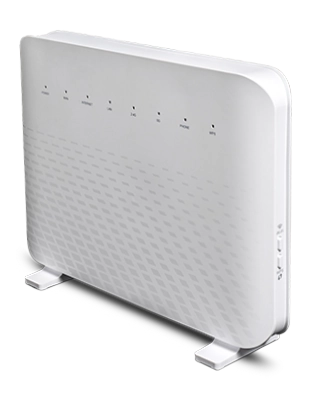

O2 Optic Box (ZTE H6645P)

Podrobné informace

Technické specifikace a popis

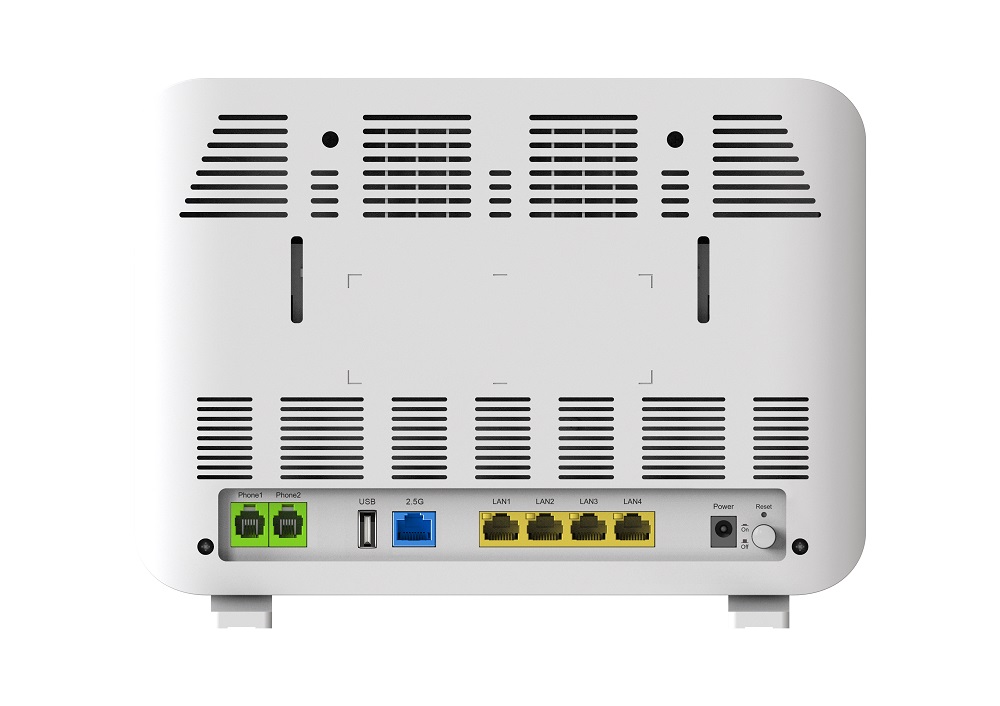

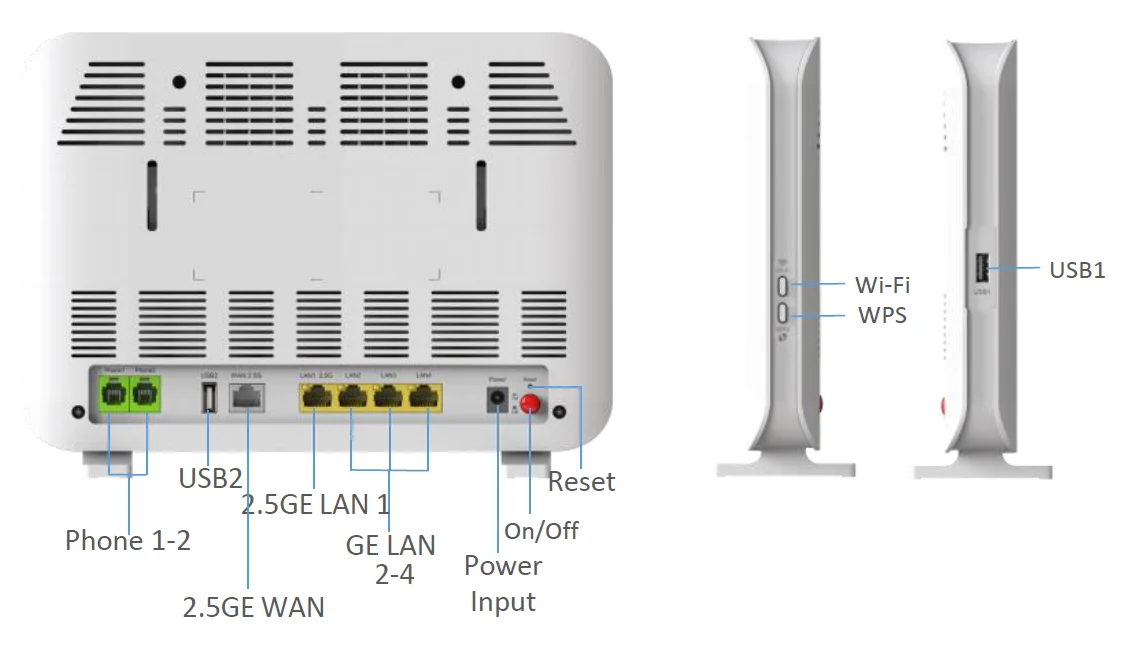

Porty na zadní straně O2 Optic Boxu ZTE H6645P

Konektory

1× WAN 2.5Gbps, RJ-45
1× LAN 2.5Gbps (LAN1), RJ-45
3× LAN 1Gbps (LAN2, LAN3, LAN4), RJ-45
Zdířku LAN2 při instalaci technici v minulosti nastavovali pro IPTV VLAN 835, tedy ne pro přístup k internetu.
2× POTS FXS, RJ-11
1× USB 2.0 (vzadu) pro záložní připojení, sdílení souborů, nebo připojení tiskárny
1× USB 3.0 (na boku) pro záložní připojení, sdílení souborů, nebo připojení tiskárny

Tlačítka

Wi-Fi – stisknutím na 2 sekundy zapíná/vypíná Wi-Fi sítě
WPS
Reset
ON/OFF

Wi-Fi

Wi-Fi 6 (Wi-Fi ax), 2,4 GHz 4x4 (1148 Mbps) + 5 GHz 4x4 (4804 Mbps)
MU-MIMO, OFDMA, Beamforming
WPS
WPA/WPA2/WPA3
MESH: Ne

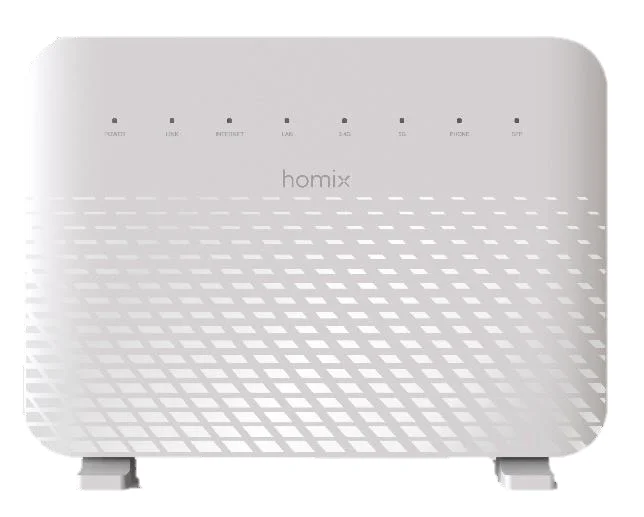

Čelní pohled na modem O₂ Optic Box (ZTE H6645P)

LED kontrolky

Power
WAN
Internet
LAN
2.4G
5G
Phone
WPS

Napájecí adaptér: 12 V DC, 2,5 A

Přístupové údaje do konfiguračního rozhraní

IP adresa: 192.168.1.1
Uživatelské jméno: admin
Heslo: Haikui_V2
Výchozí heslo bývá technikem při instalaci změněno na výchozí heslo k Wi-Fi ze štítku modemu, případně dle přání zákazníka.

Stavy LED kontrolek

Kontrolka	Barva	Stav	Popis
POWER	Zelená	Svítí	Připraven k provozu
POWER	Zelená	Bliká	Startuje, vyčkejte, než bude připraven k provozu
POWER	Červená	Svítí	Probíhá diagnostika zařízení, nebo byla zjištěna chyba, svítí-li trvale, router je pravděpodobně vadný
POWER	Červená	Bliká	Probíhá aktualizace firmware, neodpojujte router od napájení
POWER		Zhasnutá	Zařízení není napájeno, zkontrolujte napájení a stav tlačítka ON/OFF
WAN	Zelená	Svítí	Připojeno k síti WAN konektorem
WAN		Zhasnutá	Nepřipojeno k síti WAN konektorem, zkontrolujte připojení
INTERNET	Zelená	Svítí	Podařilo se získat IP adresu, internet je funkční
INTERNET	Zelená	Bliká	Úspěšně probíhá komunikace směrem do/z internetu
INTERNET	Červená	Svítí	Nepodařilo se získat IP adresu, internet je nefunkční
LAN	Zelená	Svítí	Je úspěšně připojeno zařízení vnitřní sítě
LAN	Zelená	Bliká	Probíhá komunikace se zařízením vnitřní sítě, rychlost blikání vykazuje intenzitu provozu (vytížení sítě)

TIP: Jednotlivé zdířky LAN mají přímo u sebe také své vlastní kontrolky. Chovají se stejně jako hlavní kontrolka LAN. Zhasnutá kontrolka u zdířky LAN tedy znamená, že k ní není připojeno žádné napájené zařízení, nebo není použitý správný kabel (s koncovkou RJ-45), případně je kabel poškozený.
