Zapojení modemu ZTE H267A s klasickou přípojkou

Pokud jste před zakoupením zařízení ZTE H267A používali jiný modem, doporučujeme všechny staré kabely a napájecí zdroj (trafo) nahradit novými.

  1. Připravte si telefonní kabel, který je součástí balení od pevné telefonní linky.

    Jeden konec telefonního kabelu zapojte do telefonu nebo v případě bezdrátového telefonu do telefonní stanice. Detailnější informace najdete v návodu k pevnému telefonu, který je součástí balení.

    Drážka pro uchycení telefonního kabelu

  2. Druhý konec telefonního kabelu zapojte do vstupu rozbočovače, který je označený jako „PHONE“ (na obrázku značen „A“).

    Rozbočovač PHONE

  3. Připravte si zelený kabel, který najdete v krabici od modemu.

    Zelený kabel

    Zapojte zelený kabel do rozbočovače. Vstup je označený „LINE“ (na obrázku značen „B“).

    Vstup LINE

    Druhý konec zeleného kabelu zapojte do telefonní zásuvky.

    Telefonní zásuvka

  4. Připravte si bílý kabel, který najdete v krabici od modemu.

    Bílý kabel

    Zapojte bílý kabel do rozbočovače. Výstup je označený „DSL“ (na obrázku značen „C“).

    Výstup DSL

    Druhý konec bílého kabelu zapojte do modemu. Na zadní straně modemu je šedý vstup označený „DSL“.

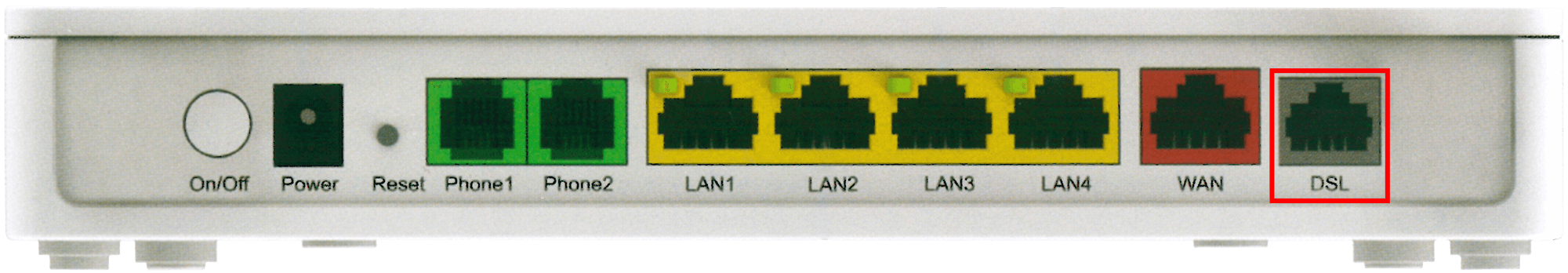

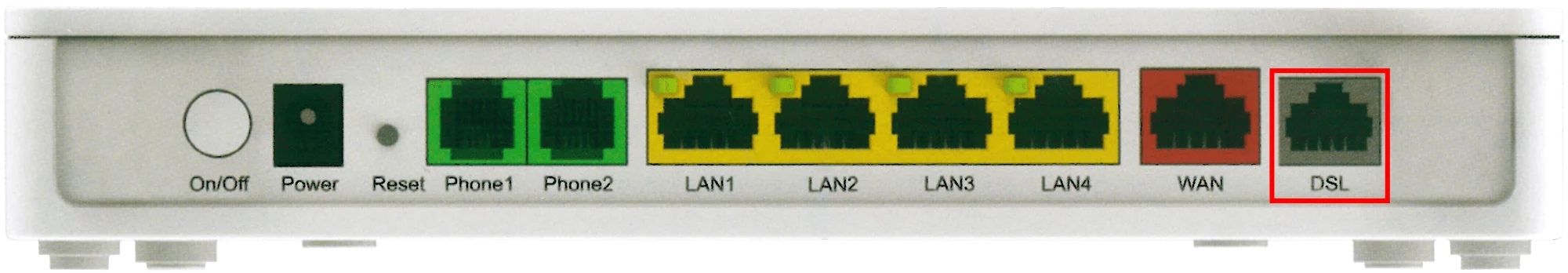

    Vstup DSL



  5. Kulatý konec napájecího adaptéru (trafa) modemu zapojte do vstupu označeného „Power“.

    Napájecí adaptér zapojte do elektrické zásuvky. Modem zapněte tlačítkem „ON/OFF“.

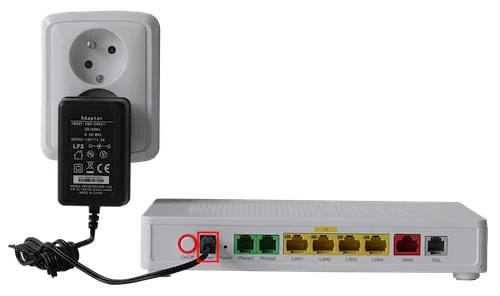

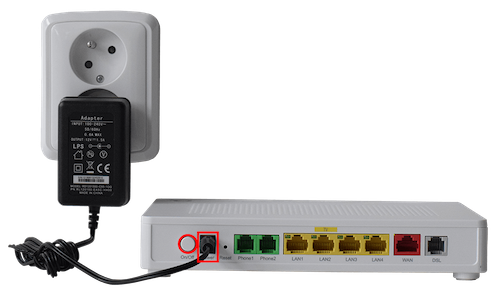

    Elektrická zásuvka a modem propojené napájecím adaptérem

Jak chcete počítač připojit k internetu?

Připojení počítače přes kabel (LAN)
  1. Pokud chcete počítač připojit pomocí kabelu, použijte černý kabel (LAN).

    Černý kabel

  2. Jeden konec kabelu zapojte do modemu, do výstupu „LAN1“, „LAN3“ nebo „LAN4“ na zadní straně. Druhý konec kabelu zapojte do počítače.

    TIP: Nepoužívejte výstup označený „LAN2“. Je určený pro O2 TV set-top box.

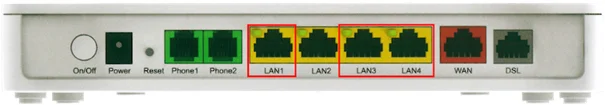

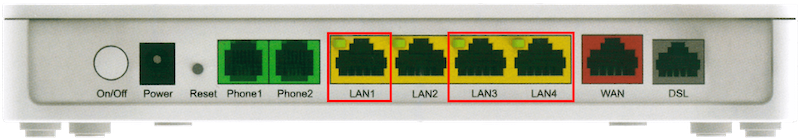

    Modem a výstupy LAN1, 3 a 4

  3. Jestliže chcete připojit také O2 TV, použijte žlutý kabel (LAN).

    Žlutý kabel

  4. Jeden konec kabelu zapojte do modemu, do výstupu „LAN2“ na zadní straně.

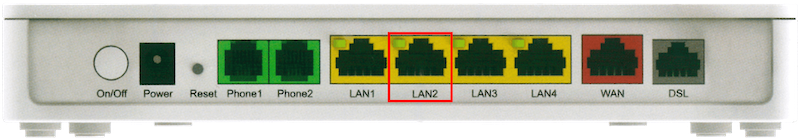

    Modem a výstup LAN2

  5. Druhý konec zapojte do set-top boxu do vstupu označeného „WAN (nebo LAN)”.

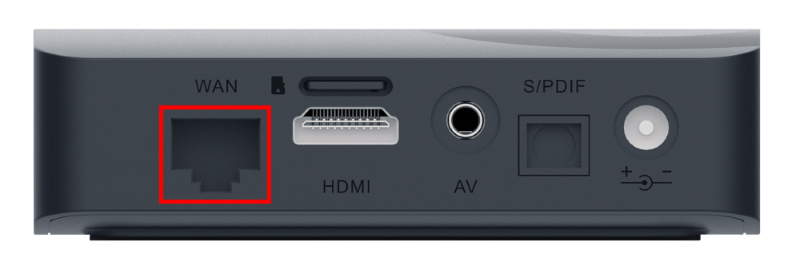

    WAN

  6. Gratulujeme k prvnímu zprovoznění modemu ZTE H267A.

Další funkce a informace o modemu najdete v Nastavení a ovládání.

Bezdrátové připojení počítače přes Wi‑Fi
  1. 1. Pokud chcete používat Wi‑Fi připojení, zapněte Wi‑Fi stisknutím tlačítka „WLAN“ na boku modemu.

    Modem a tlačítko WLAN

    • Podržením tlačítka „WLAN“ na 2 sekundy zapnete Wi‑Fi 2,4 GHz.

    • Podržením tlačítka „WLAN“ na 5 sekund zapnete Wi‑Fi 5 GHz.

    TIP: Doporučujeme zapnout obě pásma Wi‑Fi (jak 2,4 GHz, tak 5 GHz) a využívat je podle vaší potřeby.

  2. Během chvíle se na přední straně modemu rozsvítí kontrolka s nápisem „2,4 GHz“ nebo „5 GHz“, podle toho, kterou Wi‑Fi jste zapnuli.

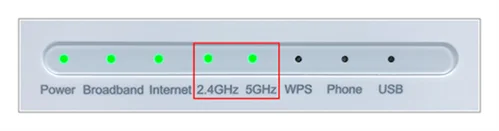

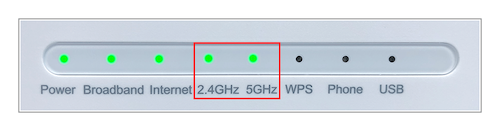

    Kontrolka 2,4 GHz a 5 GHz na modemu

  3. Po rozsvícení kontrolek se k Wi‑Fi síti můžete připojit. Název sítě a přístupové heslo, kterým je síť zabezpečena, najdete na štítku nalepeném na spodní straně modemu.

    Spodní strana modemu s údaji

  4. Jestliže chcete připojit také O2 TV, použijte žlutý kabel (LAN).

    Žlutý kabel

  5. Jeden konec kabelu zapojte do modemu, do výstupu „LAN2“ na zadní straně.

    Modem a výstup LAN2

  6. Druhý konec zapojte do set-top boxu do vstupu označeného „WAN (nebo LAN)”.

    WAN

  7. Gratulujeme k prvnímu zprovoznění modemu ZTE H267A.

Další funkce a informace o modemu najdete v Nastavení a ovládání.
