Nastavení O2 Smart Boxu 2

Žlutě označené LAN porty O2 Smart Boxu 2 jsou z výroby nastavené: LAN1, LAN3, LAN4 pro internet a LAN TV pro O2 TV.

Pokud potřebujete změnit nastavení pro používání MULTI k O2 TV:

1. V mobilu, přes který ovládáte O2 Smart Box 2, spusťte aplikaci O2 Smart Box.

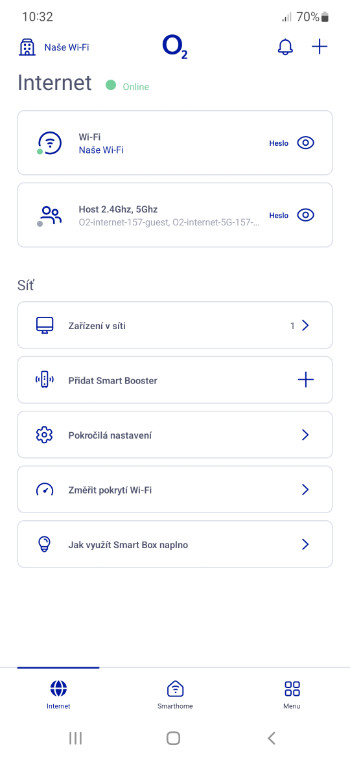

2. Přejděte do sekce Internet.






3. Ťukněte na Pokročilé nastavení.

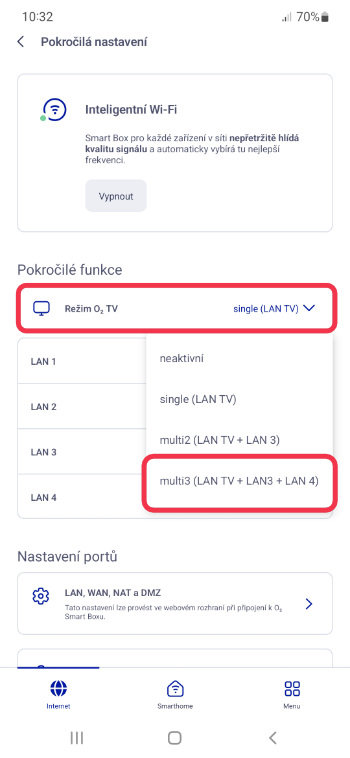

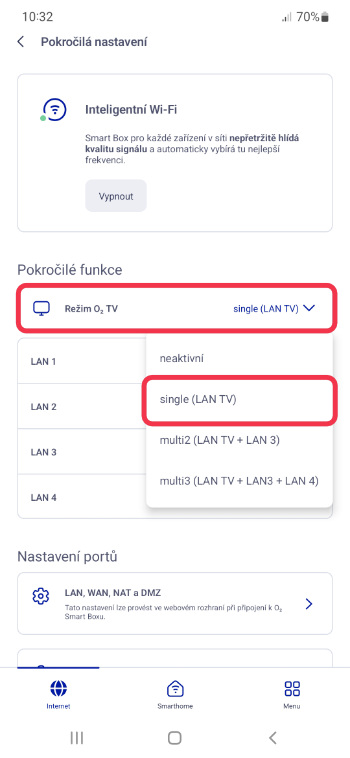

4. V sekci O2 TV v řádku Režim O2 TV vyberte možnost:

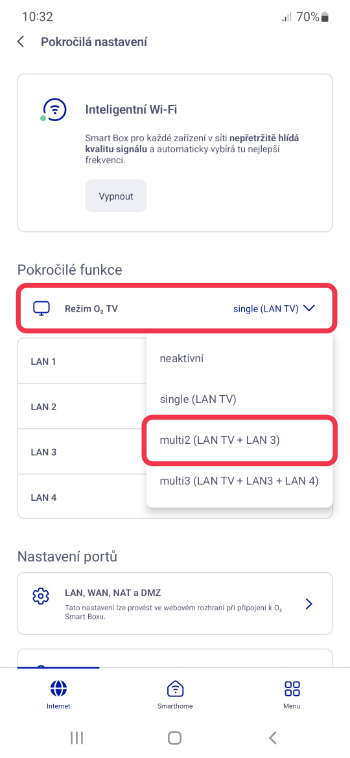

   - multi2 (LAN TV + LAN 3) pro připojení až 2 set-top boxů do portů LAN TV a LAN 3.
   - multi3 (LAN TV + LAN3 + LAN 4) pro připojení až 3 set-top boxů do portů LAN TV, LAN 3 a LAN 4.





Žlutě označené LAN porty O2 Smart Boxu 2 jsou z výroby nastavené: LAN1, LAN3, LAN4 pro internet a LAN TV pro O2 TV.

Pokud potřebujete změnit nastavení pro využívání všech čtyř LAN portů pro internet:

1. V mobilu, přes který ovládáte O2 Smart Box 2, spusťte aplikaci O2 Smart Box.






2. Přejděte do sekce Internet.






3. Ťukněte na Pokročilé nastavení.






4. V sekci Režim O2 TV vyberte možnost neaktivní. Teď můžete používat internet na všech čtyřech LAN portech (LAN1, LAN2, LAN3, LAN4).





Žlutě označené LAN porty O2 Smart Boxu 2 jsou z výroby nastavené: LAN1, LAN3, LAN4 pro internet a LAN TV pro O2 TV. Kvůli rozdílné přenosové technologii je ale port LAN TV použitelný jen pro Pevný internet na doma (technologie xDSL), ne pro internet 5G (mobilní data).

Pokud chcete O2 TV používat zároveň s 5G internetem, set-top box zapojte do portu LAN1, LAN3 nebo LAN4. Jsou už obsazené? Pro připojení set-top boxu můžete podle následujícího postupu nastavit i port LAN TV.

1. V mobilu, přes který ovládáte O2 Smart Box 2, spusťte aplikaci O2 Smart Box.





2. Přejděte do sekce Internet.






3. Ťukněte na Pokročilé nastavení.






4. V sekci Režim O2 TV vyberte možnost neaktivní. Teď už můžete set-top box zapojit do kteréhokoliv z LAN portů (LAN1, LAN TV, LAN3, LAN4).
   Pokud máte 5G internet, O2 TV potřebuje pro svůj chod mobilní data.





Přístup do rozhraní WEB GUI

1. Na počítači připojeném k O₂ Smart Boxu 2 kabelem nebo přes Wi-Fi otevřete webový prohlížeč a do adresního řádku zadejte http://internet.o2.
2. V aplikaci O₂ Smart Box si vygenerujete přístupové heslo do webového rozhraní WEB GUI, kde je možné nastavit O₂ Smart Box 2:
   1. Připojte se k Wi-Fi Smart Boxu 2.
   2. Přihlaste se do aplikace O₂ Smart Box.

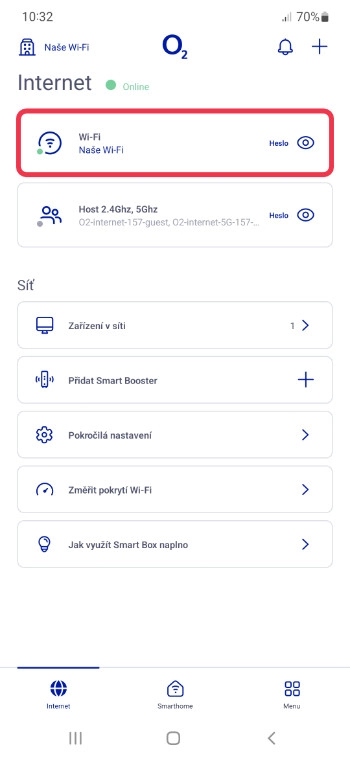

   3. V aplikaci klepněte na dolní liště na záložku Internet.
   4. V části Síť klepněte na tlačítko Pokročilá nastavení.
   5. V části Pokročilé funkce klepněte na tlačítko LAN, WAN, NAT a DMZ.
   6. Zobrazí se vám jednorázové heslo pro přihlášení a odkaz na nastavení O₂ Smart Boxu 2. Začne běžet 60sekundový odpočet platnosti hesla. Pokud heslo nestihnete opsat, můžete ho kdykoliv vygenerovat znovu.
3. Na počítači zadejte heslo vygenerované v aplikaci.

Nastavení NATování v O₂ Smart Boxu 2

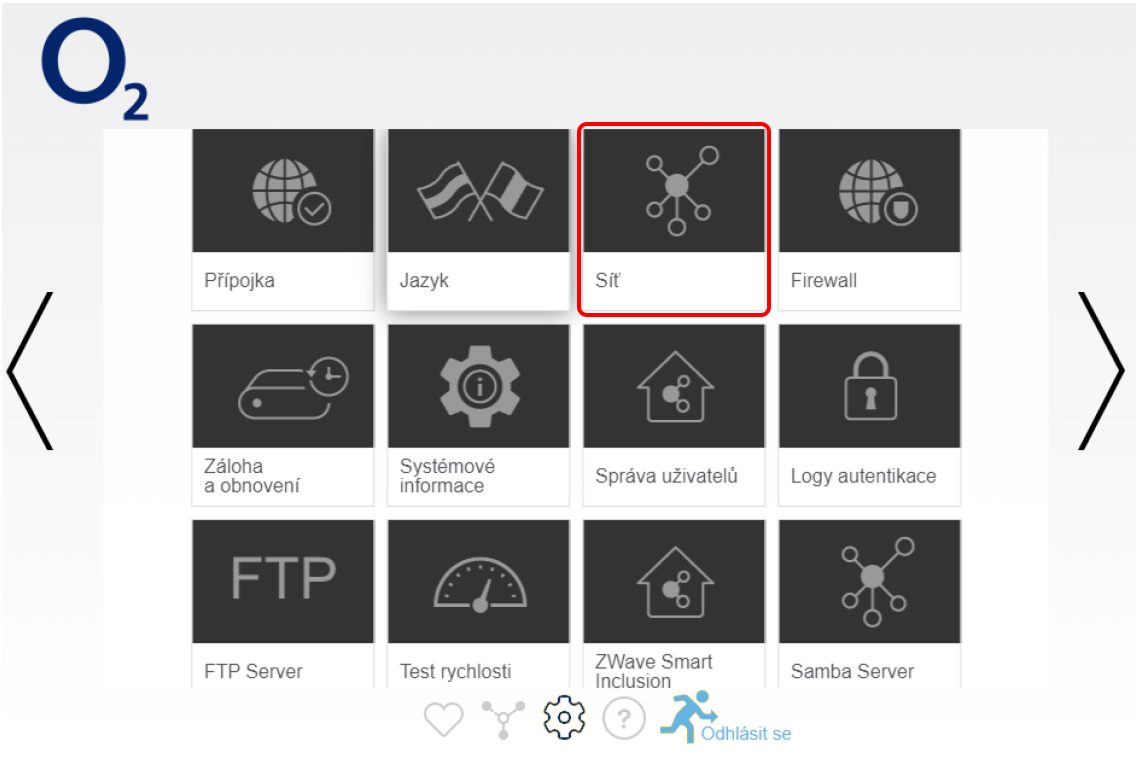

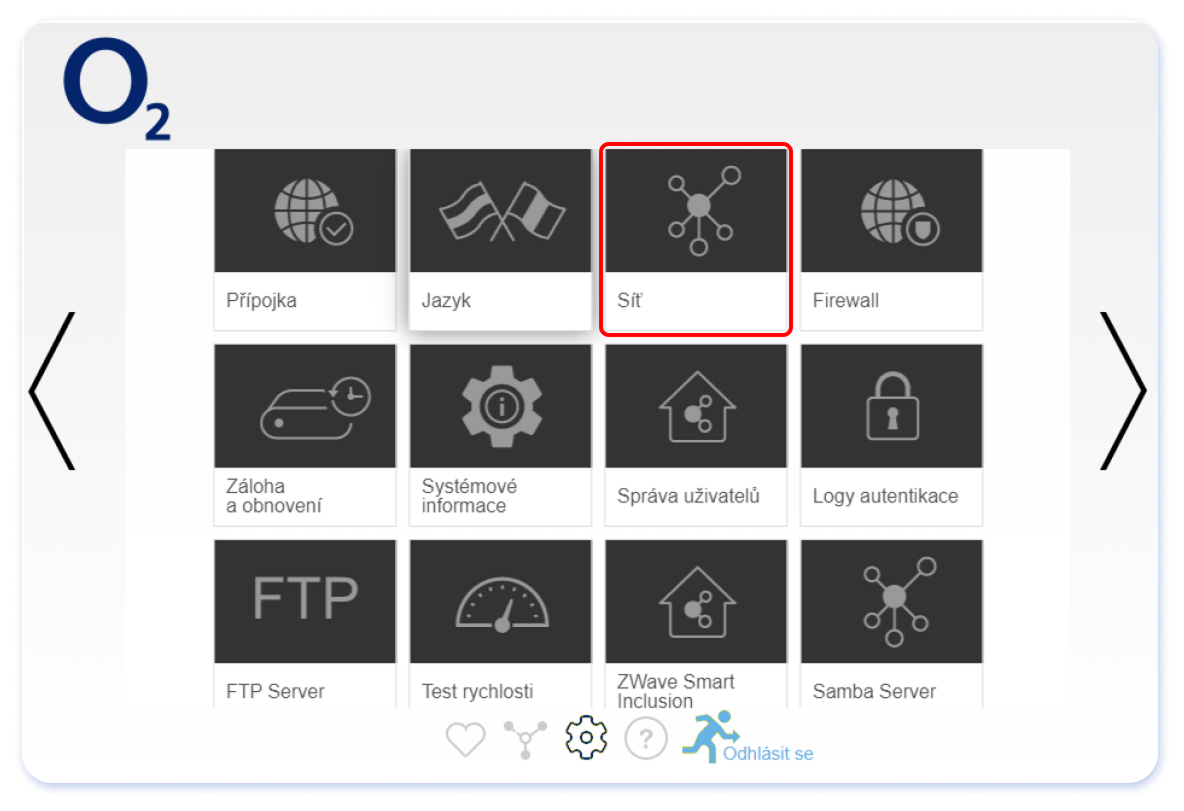

Po přihlášení zvolte ikonu Configuration Center a vyberte Síť:

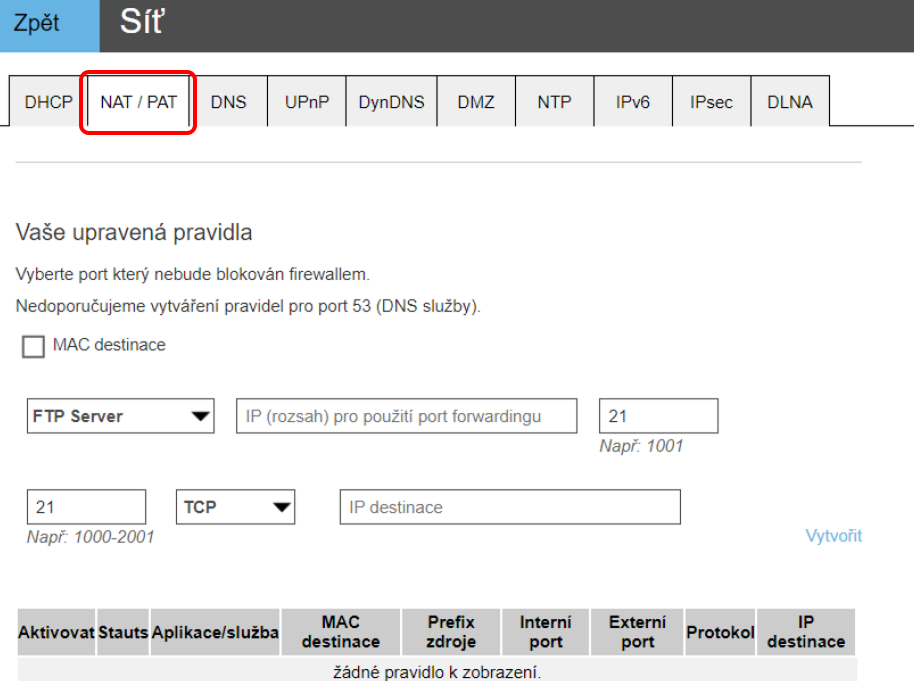

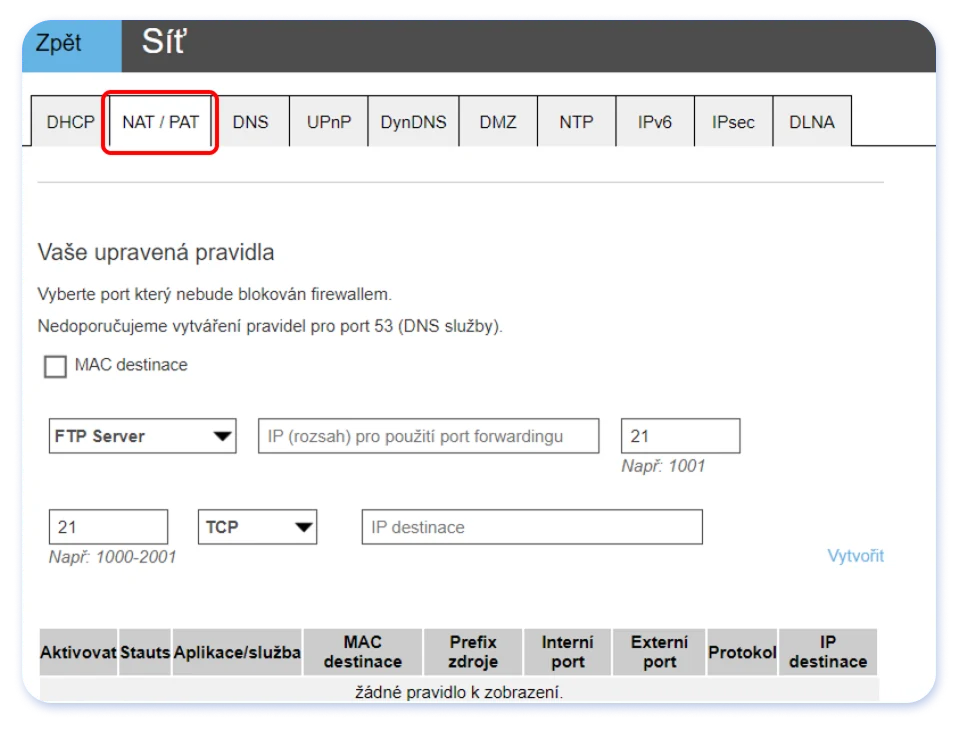

Vyberte NAT/PAT

Nastavení v sekci NAT/PAT

Vytvořte nové, nebo upravte přednastavené pravidlo a pojmenujete ho tak, abyste v budoucnu poznali, z jakého důvodu jste pravidlo vytvářeli:

1. Nastavte, na jaký Interní port (rozsah portů) vašeho zařízení směřujete.
2. Nastavte, z jakého Externího portu (rozsahu portů) WAN přicházíte.
3. Vyberte, jaký komunikační Protokol (TCP, UDP, obojí) potřebujete.
4. Nastavte jakou IP adresu v LAN má nastaveno vaše Zařízení.
5. Uložte.

Po uložení si můžete vybrat, zda se směrování uplatní, nebo ne. Šipkou vlevo nahoře na stránce se vrátíte zpět.

Chová se O2 Smart Box 2 nestandardně a potíže nezmizely ani po restartu? Zkuste ho vrátit do továrního nastavení (resetovat).
Jak resetovat O2 Smart Box 2?

Potřebujete, aby mohl O2 Smart Box 2 ovládat někdo další z vaší domácnosti? V několika krocích si ukážeme jak na to.
Ke správnému nastavení bude potřeba přítomnost současného správce (osoba, která již má do O2 Smart Boxu přístup).

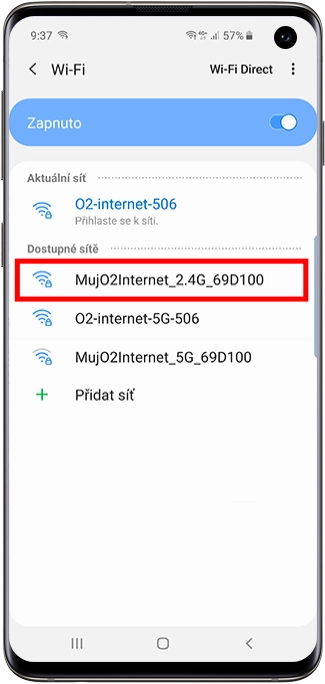

1. Připravte si chytrý mobilní telefon, přes který chcete ovládat O2 Smart Box, a připojte se s ním k Wi-Fi síti, kterou O2 Smart Box vysílá.

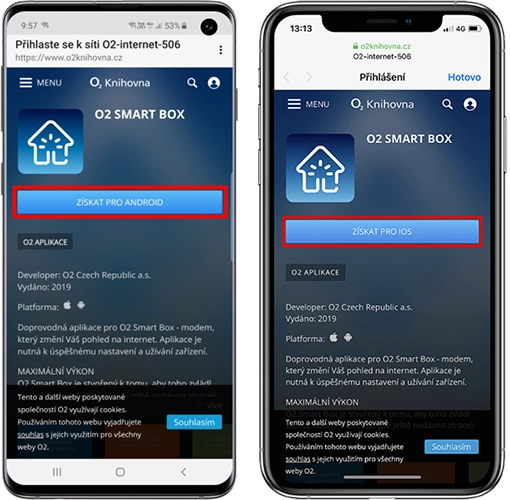

2. Stáhněte si aplikaci O2 Smart Box. Pro Android ji najdete v „Obchod Play“, pro iOS v „App Store“.

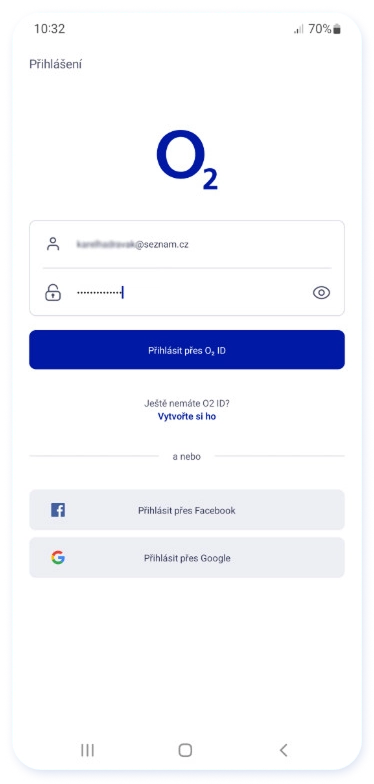

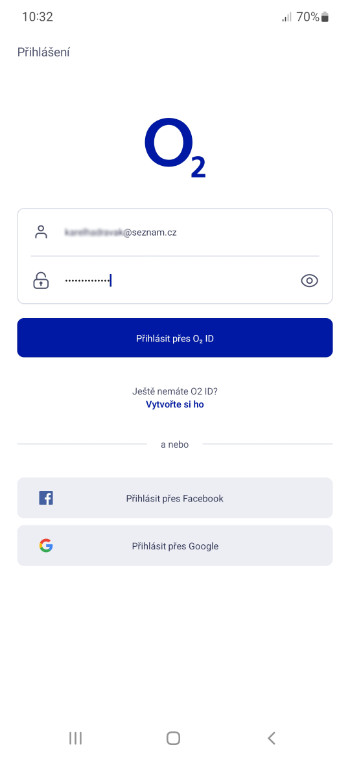

3. Vyberte si jednu z možností přihlášení k aplikaci O2 Smart Box. Pokud jste již aplikaci O2 Smart Box používali, přihlaste se stejným účtem.
   Přihlásit se můžete přes své O2 ID nebo pomocí účtů třetích stran.

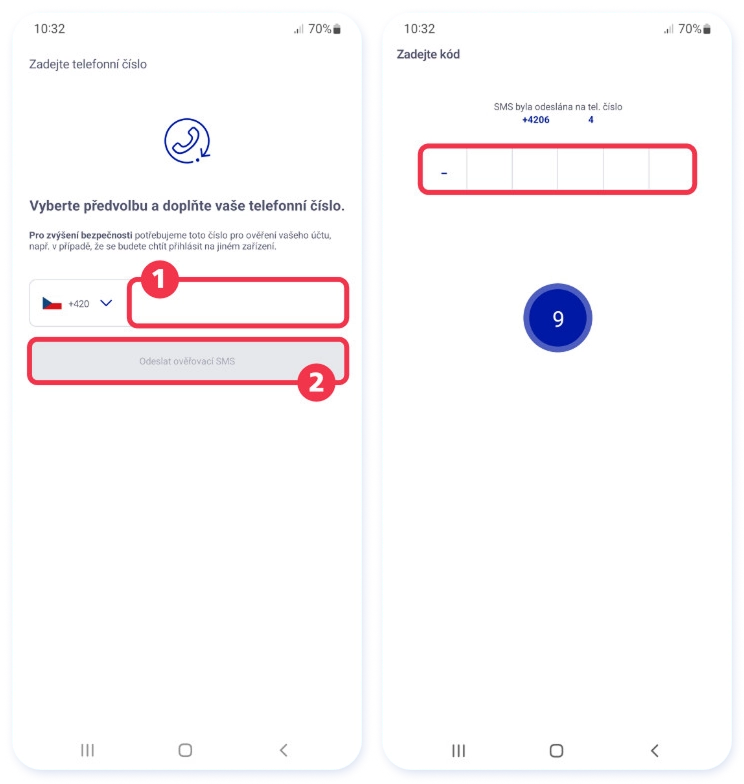

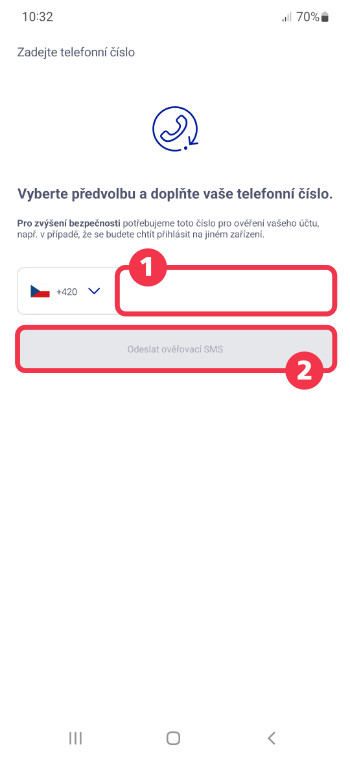

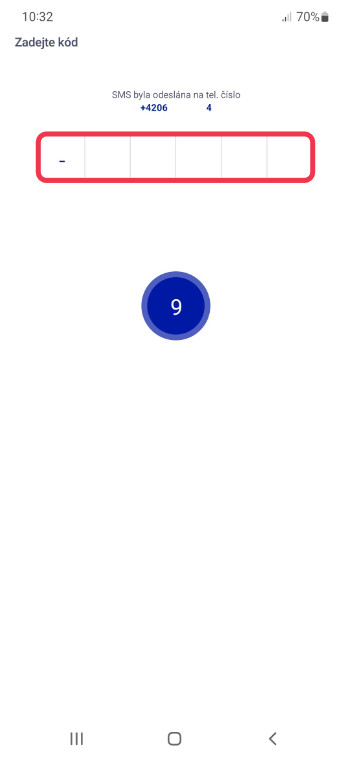

4. Pokud se do aplikace přihlašujete poprvé, zadejte své telefonní číslo (1). Po zadání telefonního čísla pokračujte na „Odeslat ověřovací SMS“ (2). Obratem vám na telefon zašleme 6místný potvrzovací kód.

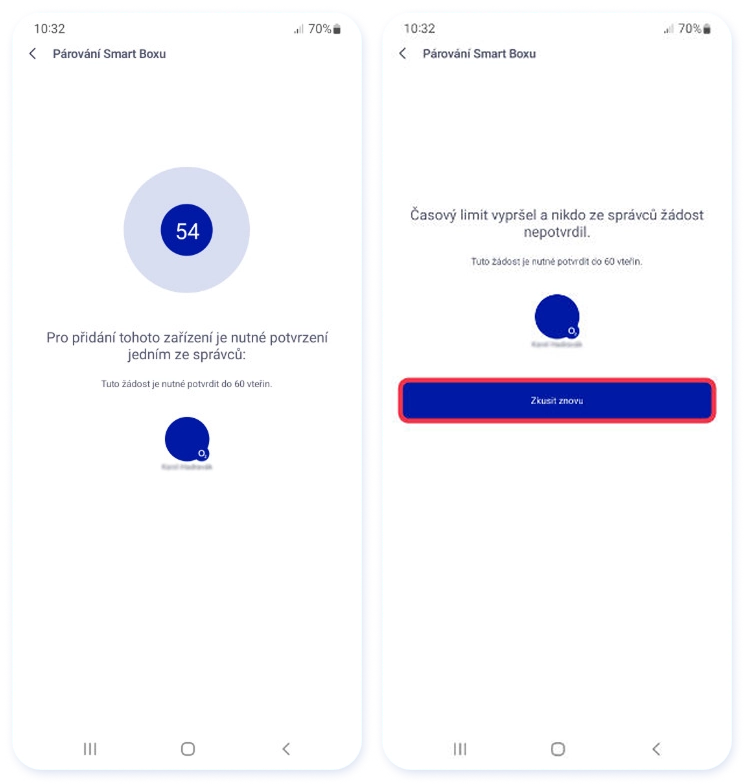

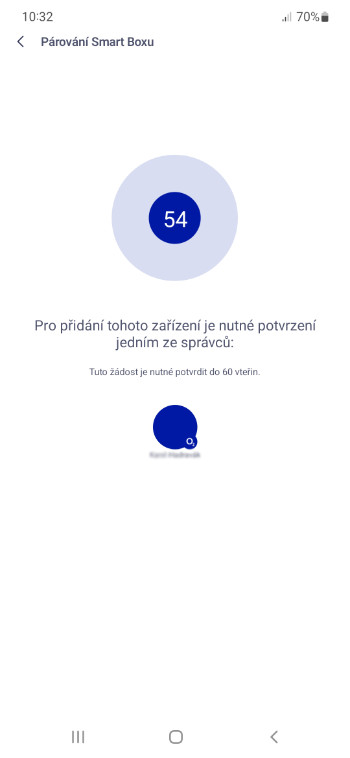

5. V aplikaci se objeví odpočet a do aplikace správce Smart Boxu přijde žádost o schválení. Správce musí přidání člena rodiny potvrdit. Pokud to nestihnete do 60s, můžete žádost poslat znovu tlačítkem „Zkusit znovu“.






6. Hotovo. Člen domácnosti má nyní přístup k ovládání Smart Boxu.






Potřebujete, aby O2 Smart Box 2 posílal upozornění (např. SMS o napadení domova nebo firmy) na další mobilní telefony?

1. V mobilu, přes který ovládáte O2 Smart Box 2, spusťte aplikaci O2 Smart Box.

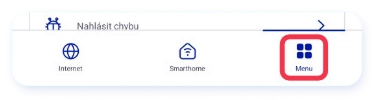

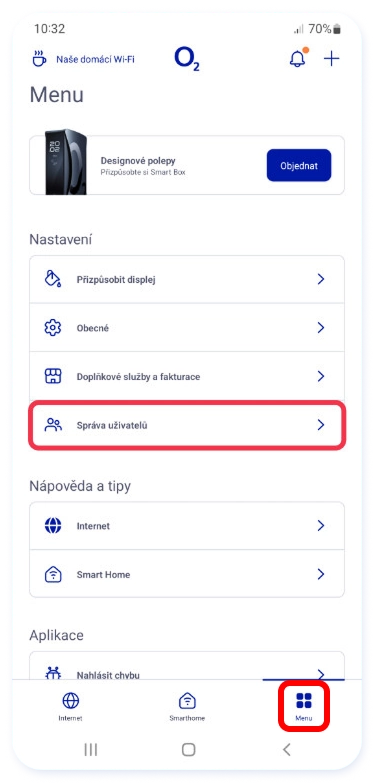

2. Přejděte do sekce Menu.

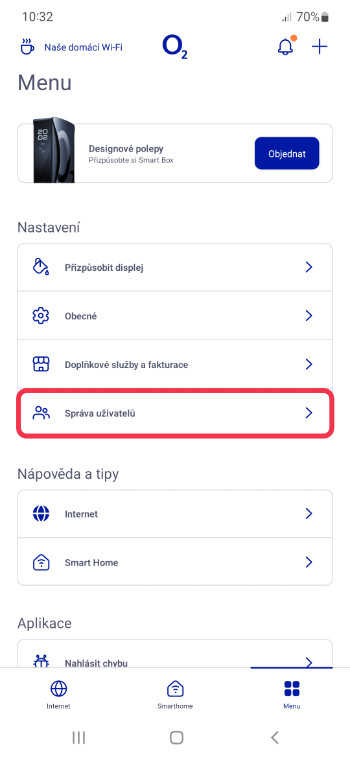

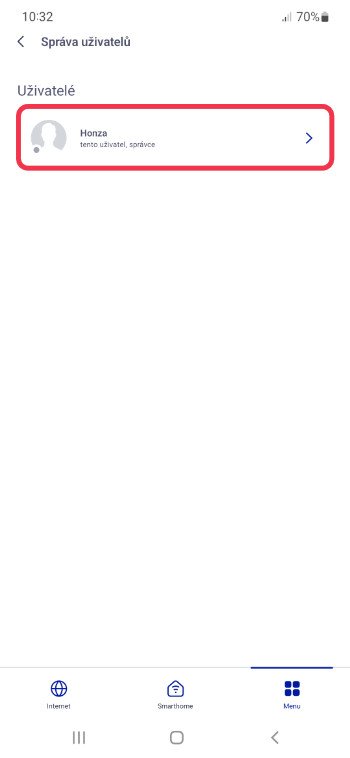

3. Otevřete „Správu uživatelů".





4. Klikněte na svůj účet.

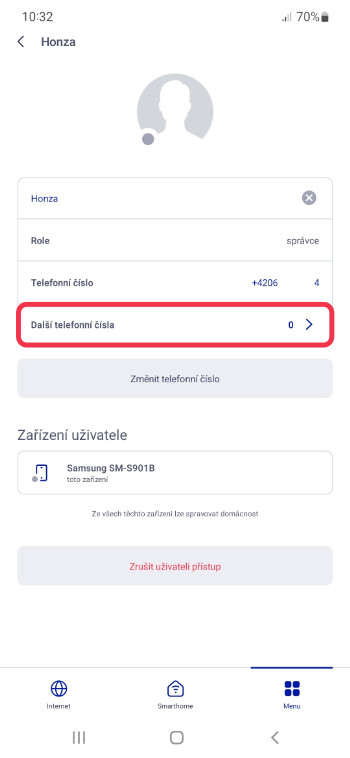

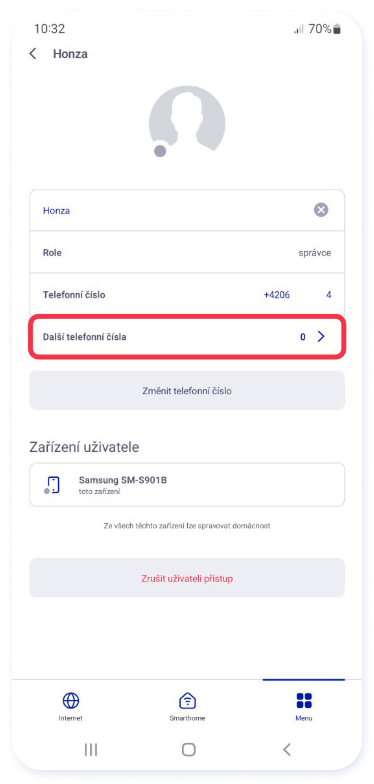

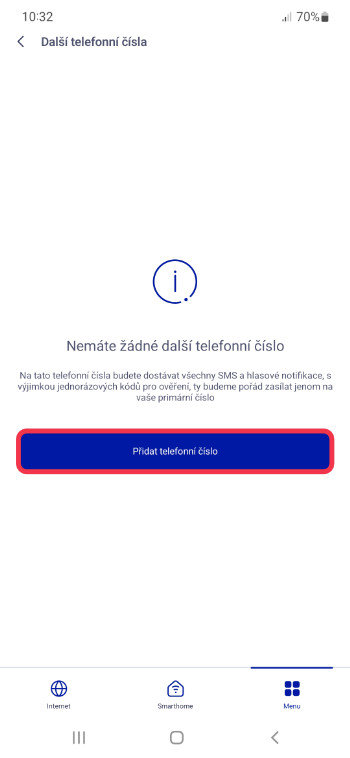

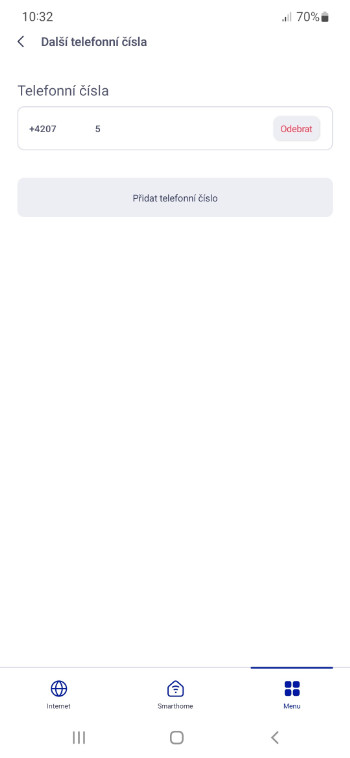

5. Pokračujte na Další telefonní čísla.

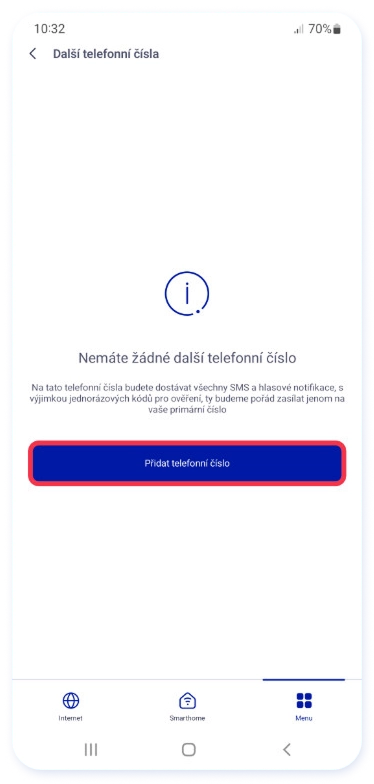

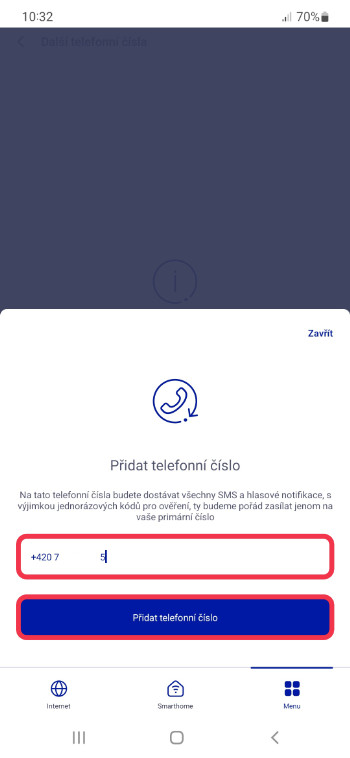

6. Klikněte na Přidat telefonní číslo.

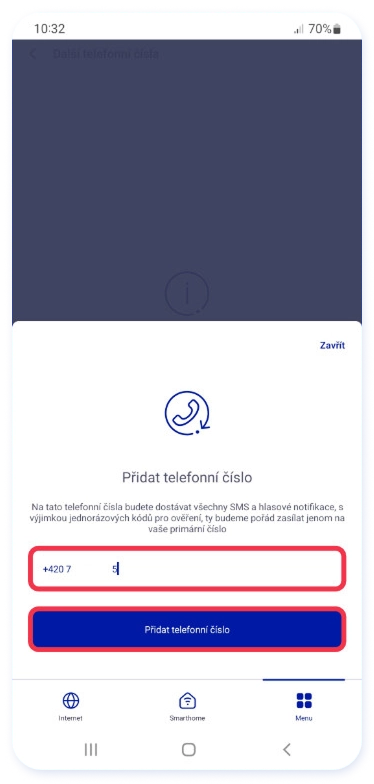

7. Vyplňte své telefonní číslo a potvrďte tlačítkem Přidat telefonní číslo.






8. Máte hotovo.

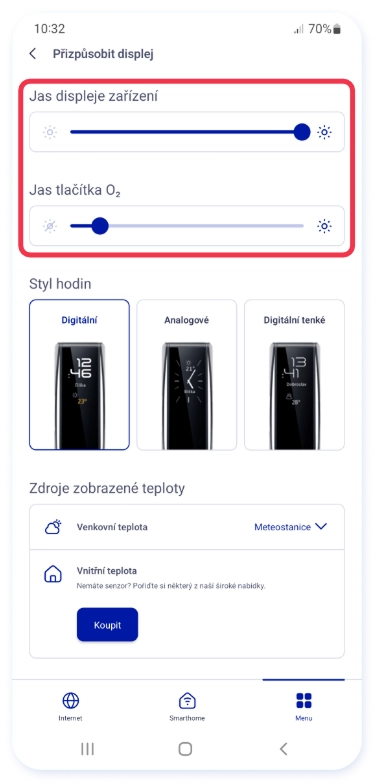

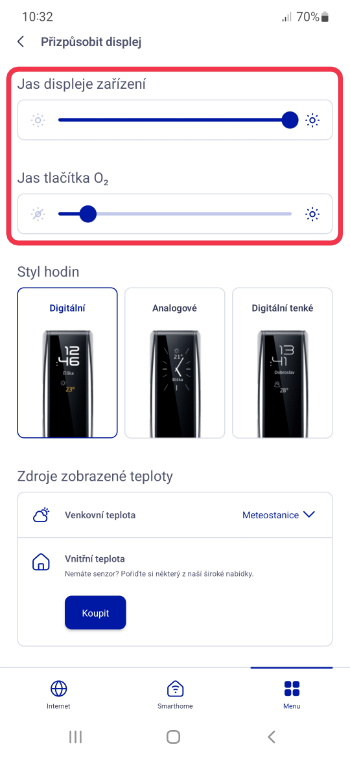

Jas displeje a tlačítka O2 si na O2 Smart Boxu 2 můžete nastavit tak, jak potřebujete.

1. V mobilu, přes který ovládáte O2 Smart Box 2, spusťte aplikaci O2 Smart Box.

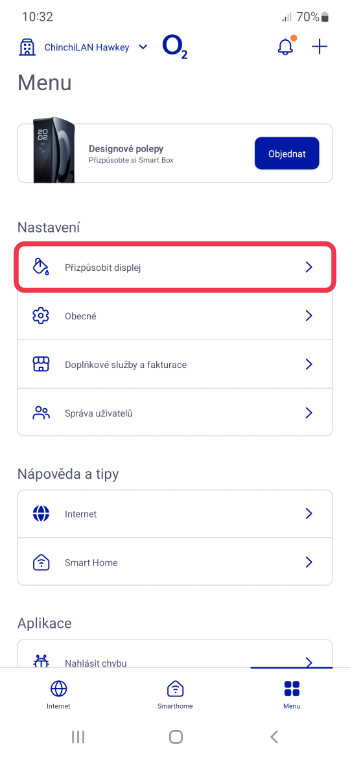

2. Přejděte do sekce Menu a vyberte možnost Přizpůsobit displej.






3. Pomocí posuvníků můžete regulovat jas displeje a intenzitu osvětlení tlačítka O2 na zařízení.

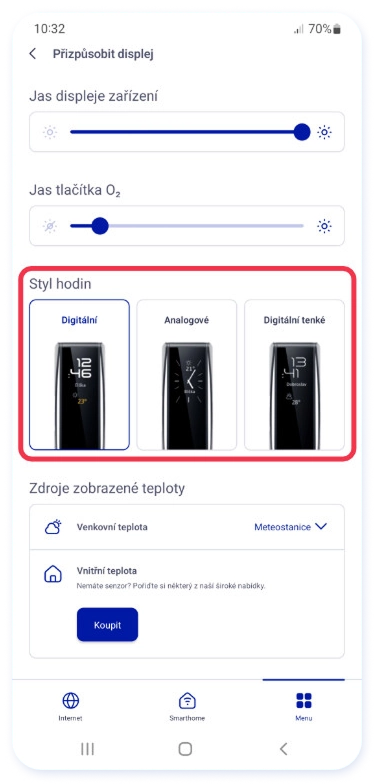

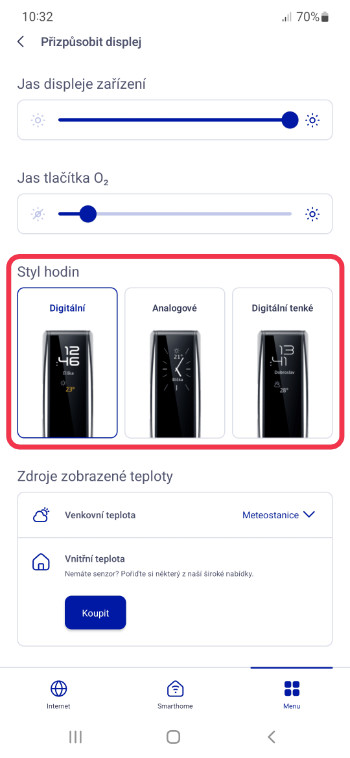

Přizpůsobte si vzhled svého O2 Smart Boxu 2. Vybrat si můžete ze tří stylů.

1. Na svém chytrém telefonu, který používáte k ovládání O2 Smart Boxu 2. spusťte aplikaci O2 Smart Box.

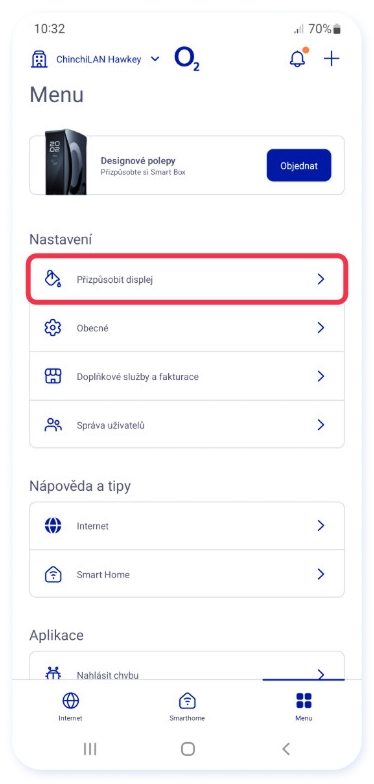

2. Přejděte do sekce Menu a vyberte možnost Přizpůsobit displej.




3. V sekci Styl hodin ťukněte na vámi preferovaný styl a ten se okamžitě nastaví na displeji Smart Box




Připojte se ke své Wi-Fi a do vyhledávače zadejte svou IP adresu: např. http://10.0.1.138.

Vygenerování přístupového hesla do rozhraní WEB GUI

V aplikaci O2 Smart Box si vygenerujete přístupové heslo do webové rozhraní WEB GUI, kde je možné O2 Smart Box nastavit.

1. Připojte se k Wi-Fi Smart Boxu.
2. Přihlaste se do aplikace Smart Box.
3. Vyberte stránku Internet.
4. Přejděte do sekce Pokročilé nastavení.
5. Zvolte LAN, WAN, NAT a DMZ.
6. Zobrazí se vám http://internet.o2/ a také zde najdete své jednorázové heslo pro přihlášení.

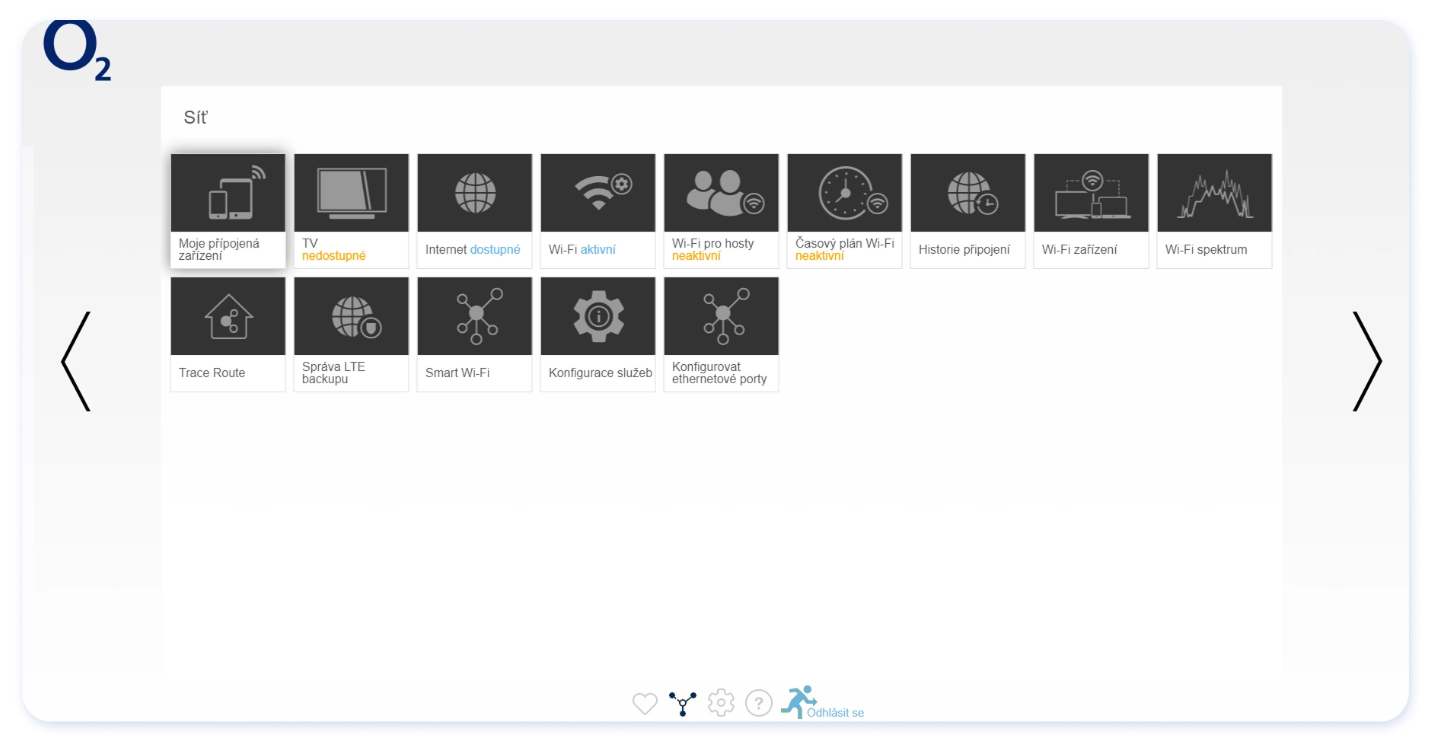

Seznam jednotlivých nastavení O2 Smart Boxu

Wi-Fi– konfigurace Wi-Fi sítě

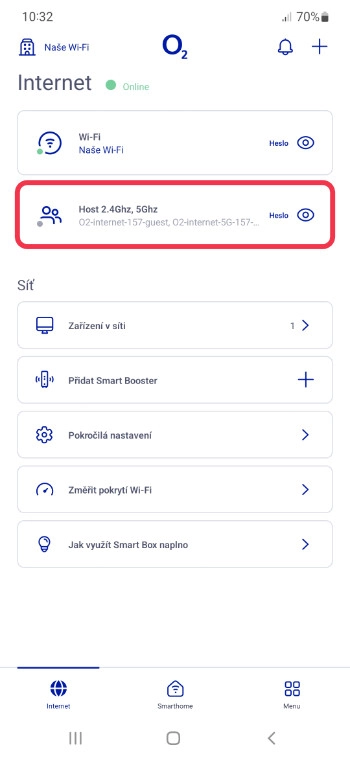

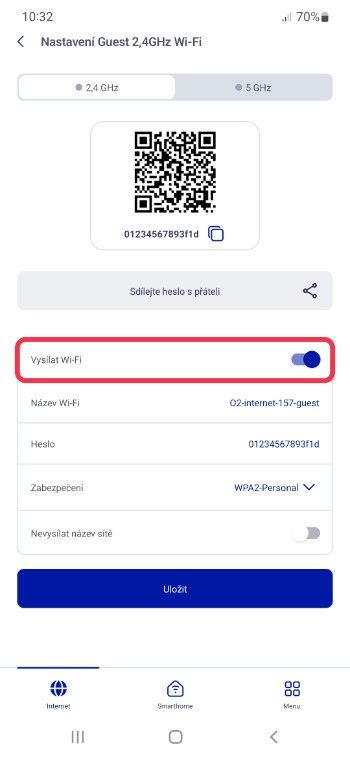

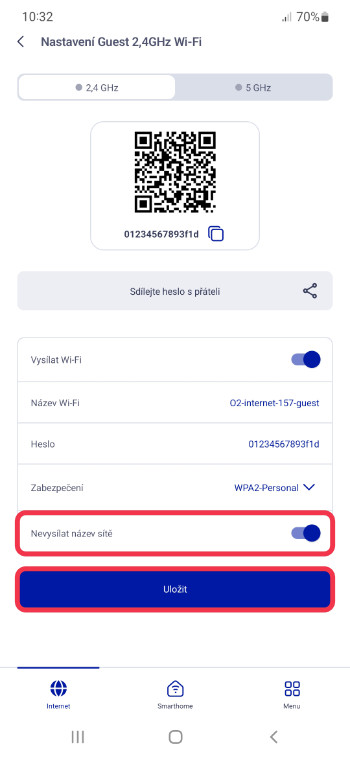

Wi-Fi pro hosty– konfigurace Wi-Fi pro hosty

Časový plán Wi-Fi– konfigurace doby zapnutí Wi-Fi sítě

Historie připojení– seznam všech zařízení, která byla k O2 Smart Boxu připojená

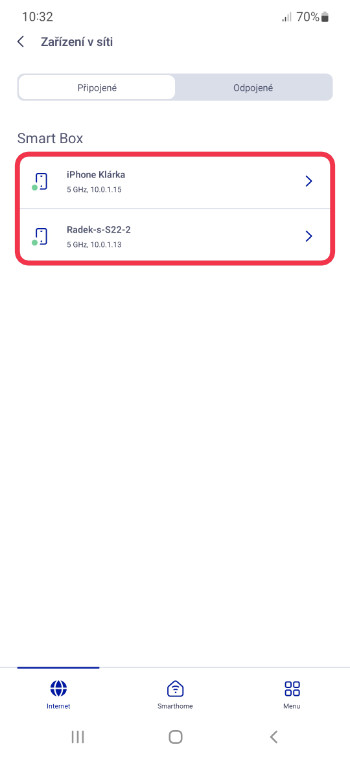

Wi-Fi zařízení– seznam připojených Wi-Fi zařízení

Wi-Fi spektrum– informace o okolních Wi-Fi sítích

Trace route– nástroje diagnostiky (ping, trace route)

Správce LTE backupu– konfigurace LTE backup (záloha připojení pomocí LTE sítě)

Smart Wi-Fi– konfigurace Smart Wi-Fi

Konfigurovat ethernetové porty– konfigurace LAN portů pro set-top boxy

• Černý, matný povrch
• Chipset BCM 63178 pro maximální výkon domácí sítě
• Zabezpečení dat pomocí nejmodernější technologie eliptických křivek
• 1× USB 3.1 port Typ A
• LCD 3,5”, 320 × 480 pixelů RGB

Rozměry a hmotnost

• Rozměry: 88 × 178 × 229 mm
• Hmotnost: 770 g

Wi‑Fi

• Podpora standardů: IEEE 802.11a/b/g/n/ac/ax
• Podpora WPA3 a Ehnanced OPEN
• 2 vnitřní dvoupásmové antény pro pásma 2.4 GHz a 5GHz
• 2 vnitřní antény pro 5 GHz
• Konfigurace antén: 2×2:2 pro pásmo 2.4 GHz a 4×4:4 pro pásmo 5 GHz
• Současné vysílání pásem 2.4 GHz a 5GHz - DBDC (Dual-Band Dual-Concurrent)
• Standard IEEE 802.11ax (Wi‑Fi 6) pásmo 5 GHz, šířka kanálu 20, 40, 80 nebo 160 MHz
• Standard IEEE 802.11ax (Wi‑Fi 6) pásmo 2.4 GHz, šířka kanálu 20 nebo 40 MHz
• Rychlost Wi‑Fi rozhraní až 4.8 Gbit/s (pásmo 5 GHz, kanál se šířkou 160 MHz)
• Rychlost Wi‑Fi rozhraní až 573 Mbit/s (pásmo 2.4 GHz; kanál se šířkou 40 MHz)

IoT (Z-WAVE, Z-WAVE PLUS)

• Podpora frekvenčních pásem: 868,4 MHz, 869,85 MHz (CEPT - Evropská regionální organizace)
• Podporovaná přenosová rychlost: 9,5/40/100 Kb/s
• 1× spirálová anténa, vyzařovací diagram: všesměrová

ADSL a VDSL

• Podpora ADSL (G.992.1) Annex B, ADSL2+ (G.992.5) Annex B
• Podpora VDSL2 (G.992.3) Profily: 8b, 12a, 17a, 35b
• Podpora G.INP (G.998.4)
• Podpora G.Vector (G.993.5)

WAN

• 1 × DSL - konektor RJ-11
• 1 × Ethernet WAN - konektor RJ-45
• Ethernet WAN - 1000 BaseT, rychlosti 100/1000 Mbit/s Half/Full duplex, auto MDI/MDI-X

LAN

• 4 × Ethernet LAN - konektor RJ-45
• 4 × 1000 Base T porty, autonegociace 10/100/1000 Mbit/s Half/Full duplex, auto MDI/MDI-X

USB

• 1× USB 3.1 port

LCD

• 3,5”, 320 × 480 pixelů RGB
