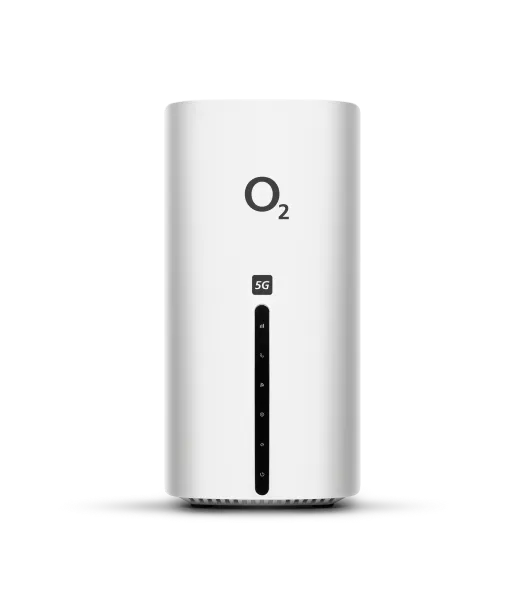

Nastavení a ovládání modemu O₂ 5G Box

Pokud na předním panelu modemu svítí kontrolka „WIFI“, Wi‑Fi síť je zapnutá. V základním nastavení modemu je Wi‑Fi zapnutá vždycky.

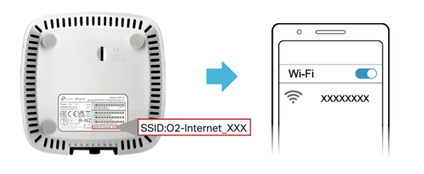

K Wi‑Fi síti můžete připojit mobil, počítač, notebook nebo tablet. Na zařízení stačí zapnout Wi‑Fi, vyhledat dostupné bezdrátové sítě v okolí a vybrat Wi‑Fi síť vysílanou vaším modemem – výhodné je přihlásit k síti 2,4 GHz - WLAN SSID 1 i 5 GHz - WLAN SSID 2. Název sítě a přístupové heslo, kterým je síť zabezpečená, najdete na štítku nalepeném na spodní straně modemu.

Pokud Wi‑Fi síť zapnutá není, zapnete ji pomocí konfigurace modemu (postupujte dle kroků pro Změnu názvu a hesla).

1. Propojte počítač s modemem přes ethernetový (síťový) kabel. Jeden konec zapojte v modemu do výstupu LAN1 nebo LAN2. Druhý konec kabelu zapojte do LAN zdířky počítače.

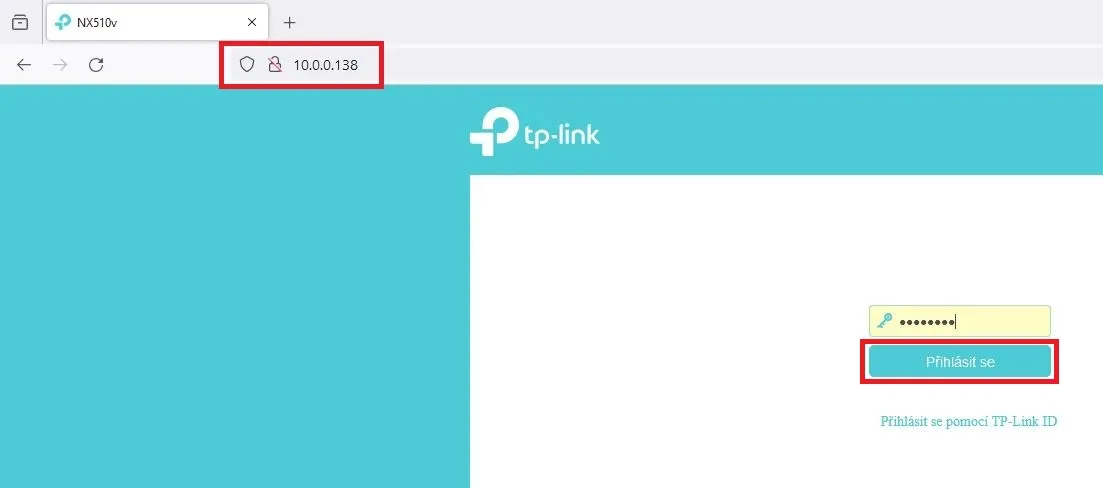

2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.


3. Přihlaste se do konfigurace modemu.
   • Pokud jste si ještě nikdy nezměnili heslo, najdete ho na štítku na spodní straně modemu.

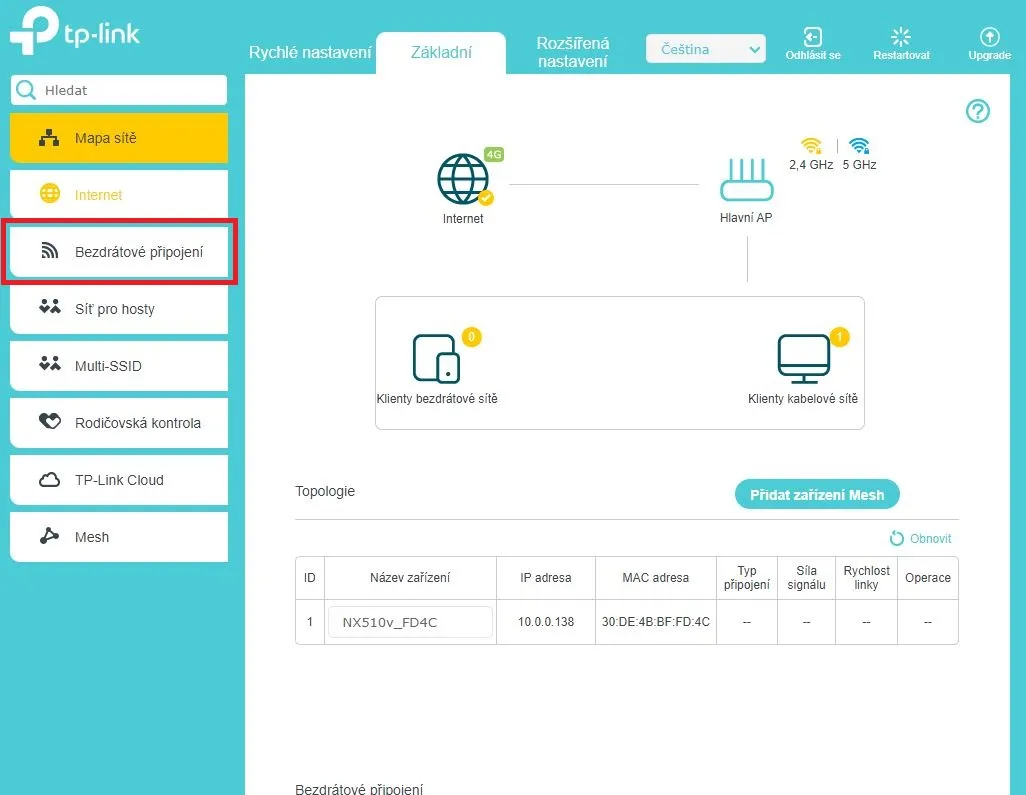

4. Po přihlášení pokračujte kliknutím na "Bezdrátové připojení".

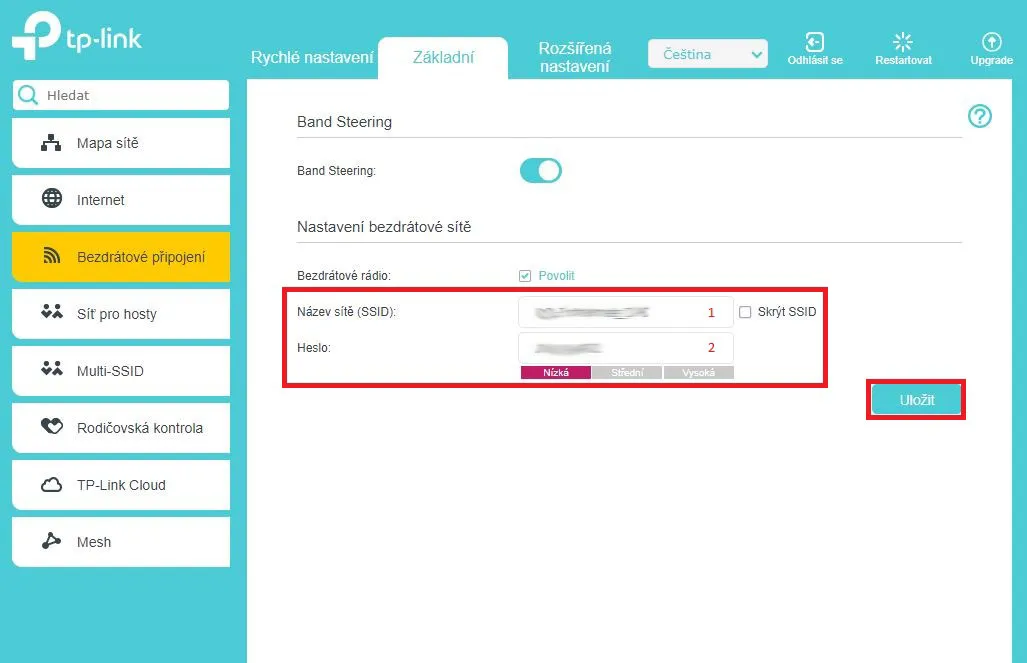

5. Nastavení na stránce „Bezdrátové připojení“ vyplňte:
   • Název sítě (SSID) = Napište, jak chcete, aby se vaše Wi‑Fi síť jmenovala. Nepoužívejte diakritiku ani mezery.
   • Heslo = Napište heslo, kterým chcete svou Wi‑Fi síť zabezpečit. Musí mít nejmíň 8 znaků. Nepoužívejte diakritiku ani mezery.

     Změny potvrďte kliknutím na tlačítko „Uložit“.


6. Připojte koncové zařízení

   Jakmile bude všechno nastavené, můžete k Wi-Fi síti připojit mobil, počítač, notebook nebo tablet. Na zařízení stačí zapnout Wi-Fi, vyhledat dostupné bezdrátové sítě v okolí a vybrat vámi pojmenovanou síť. Výhodné je postupně se přihlásit k 2.4GHz i 5GHz síti. Pro přihlášení zadejte heslo, které jste v předchozích krocích nastavili. Objeví se oznámení, což znamená, že jste heslo zadali správně.

Abyste svým návštěvám nemuseli zpřístupňovat hlavní síť, můžete jim vytvořit síť pro hosty. Nastavení sítě pro hosty si navíc můžete dál přizpůsobit s ohledem na zabezpečení sítě, soukromí a plynulost připojení.

1. Propojte modem s počítačem přes ethernetový (síťový) kabel. Jeden konec zapojte v modemu do výstupu LAN1 nebo LAN2. Druhý konec kabelu zapojte do LAN zdířky počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.


3. Přihlaste se do konfigurace modemu
   • Heslo najdete na štítku na spodní straně modemu, pokud jste ho v minulosti neměnili

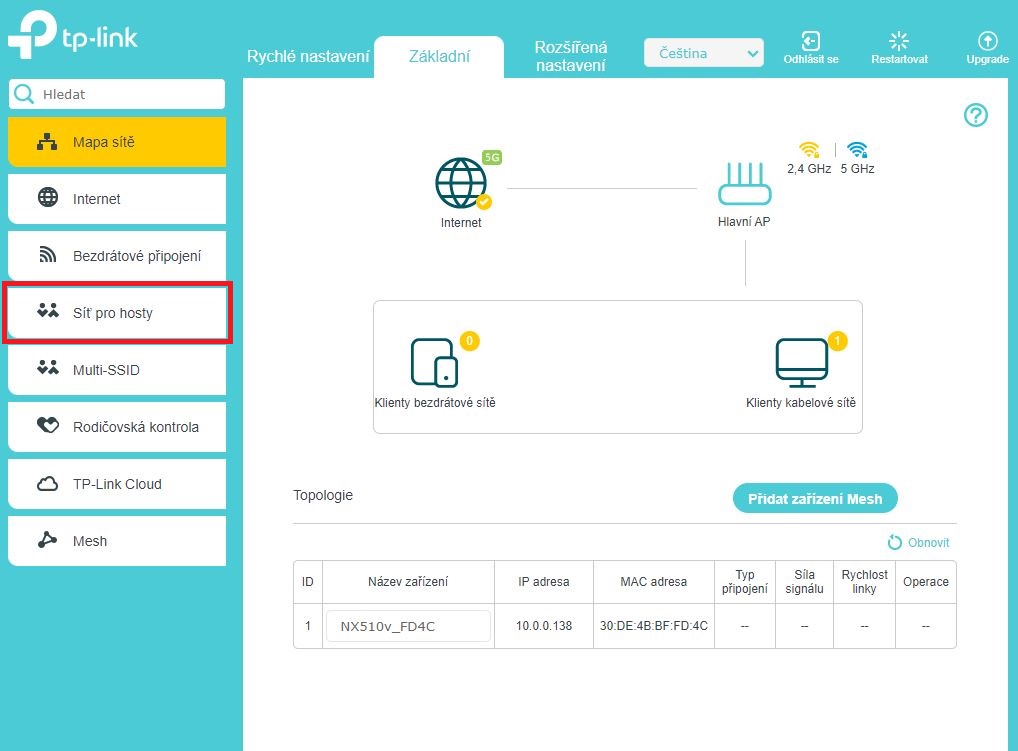

4. Po přihlášení pokračujte kliknutím na "Síť pro hosty".

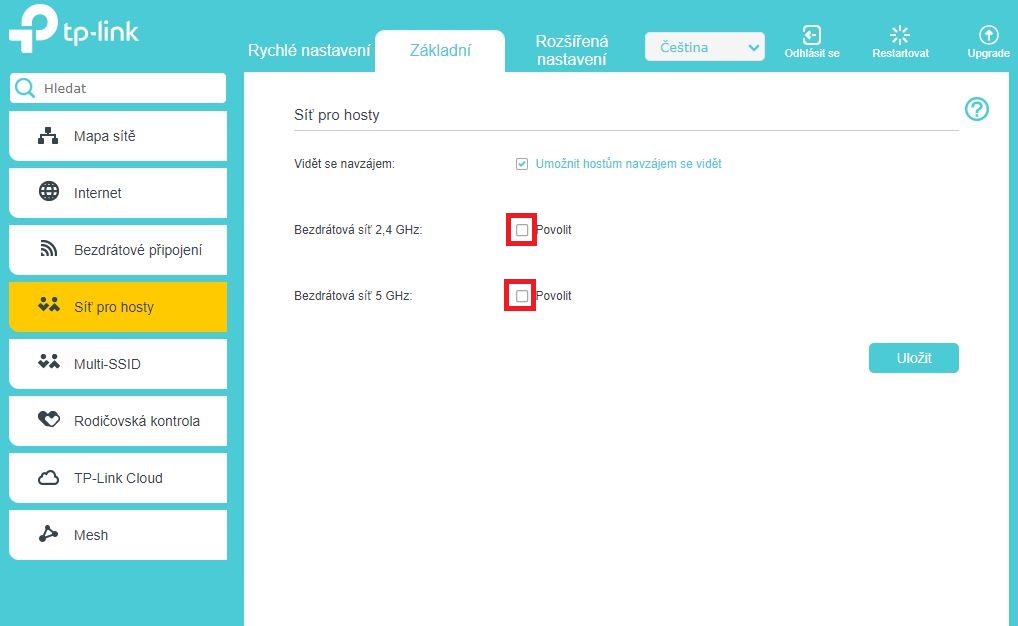

5. V dalším kroku povolíme podle potřeby buď jen 2,4GHz, nebo 5GHz síť. Samozřejmě můžeme povolit i obě najednou.

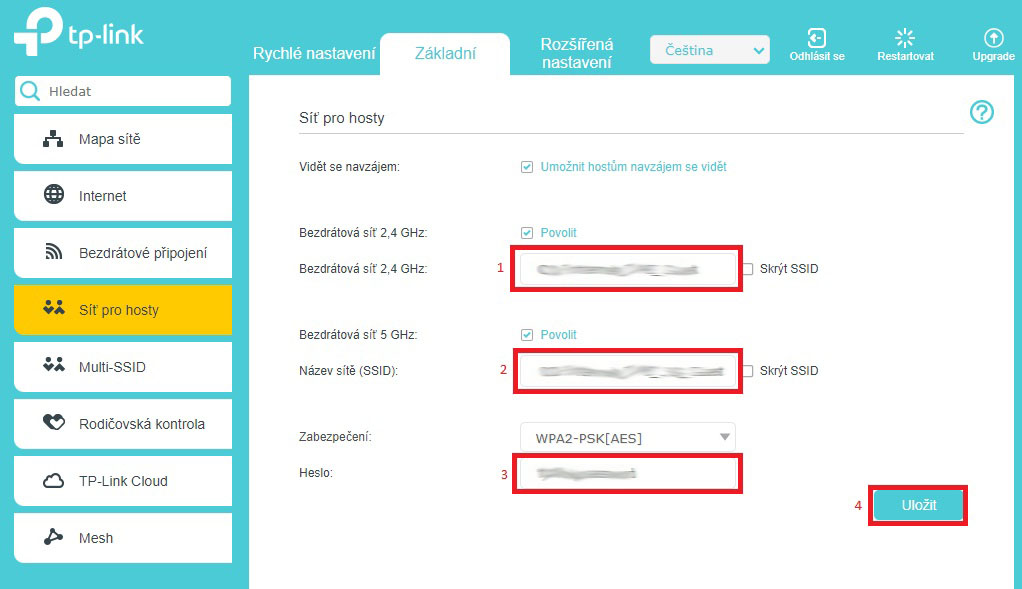

6. Nastavení na stránce Síť pro hosty vyplňte následovně:

   • Název sítě (SSID) = Nastavíme název 2,4GHz sítě 1 a 5GHz sítě 2. Dobré je nastavit jméno odlišné od primární WiFi sítě.
   • Heslo = Heslo je pro obě sítě totožné a nastavíme ho do kolonky 3.
   • Nastavení potvrdíme tlačítkem „Uložit“ 4.

     Změny potvrďte kliknutím na tlačítko „Použít“.



1. Propojte modem s počítačem přes ethernetový (síťový) kabel. Jeden konec zapojte v modemu do výstupu „LAN1“ nebo „LAN2“ a druhý do „LAN“ zdířky počítače.
2. Do internetového prohlížeče zadejte adresu http://10.0.0.138/. Zobrazí se vám okno pro přihlášení do konfigurace modemu.


3. Do konfigurace modemu se přihlásíte pomocí hesla, které najdete na štítku na spodní straně modemu („Password“).

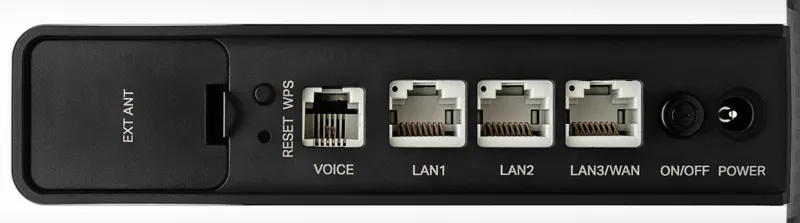

LAN porty (LAN1, LAN2) jsou z výroby nastavené pro internet i O2 TV.

Pokud chcete připojit O2 TV, zapojte set-top box do portu LAN.

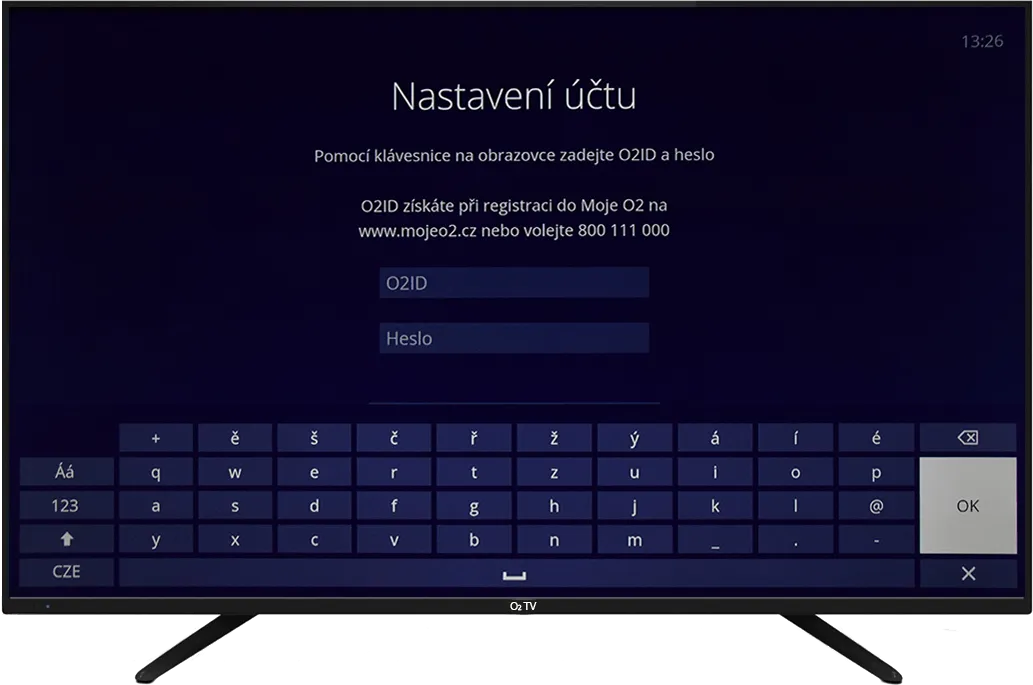

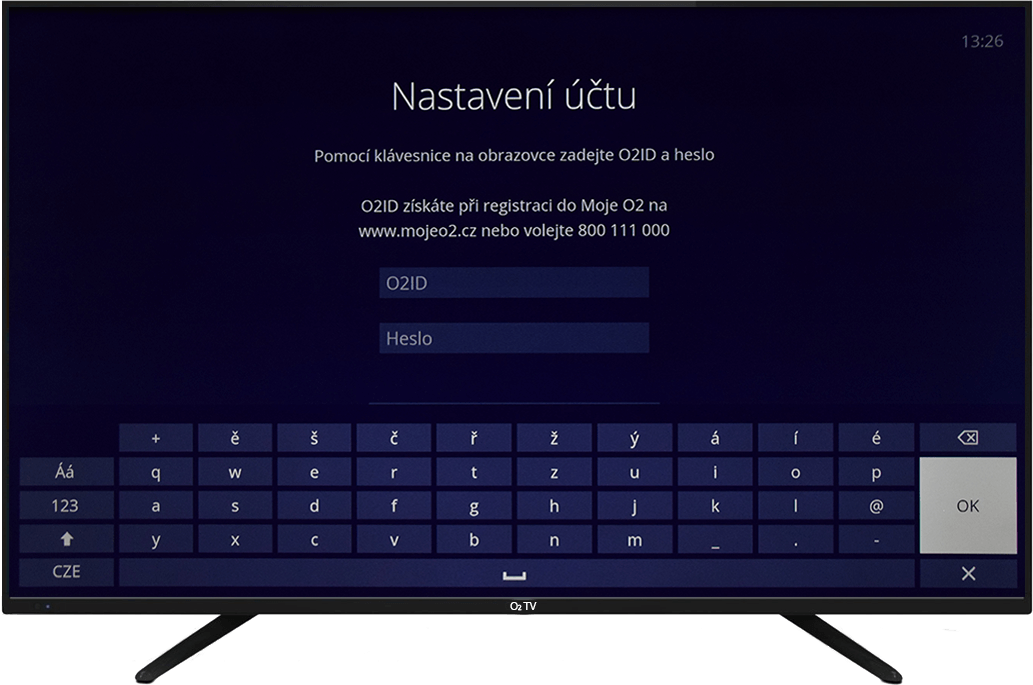

Při tomhle typu zapojení bude při prvním spuštění O2 TV potřeba zadat přihlašovací jméno (O2 ID) a heslo. Jsou to stejné údaje, jaké používáte pro přihlášení do Moje O2. Nepamatujete si přihlašovací údaje k Moje O2?

1. Otevřeme prohlížeč webových stránek a zadáme přístupovou IP adresu do zařízení (10.0.0.138). Napíšeme heslo, které jsme si v minulosti nastavili a klikneme na „Přihlásit se“.


2. Dostaneme se na základní rozcestník nastavení TP-LINK NX510v. Klikneme na „Rozšířená nastavení“.

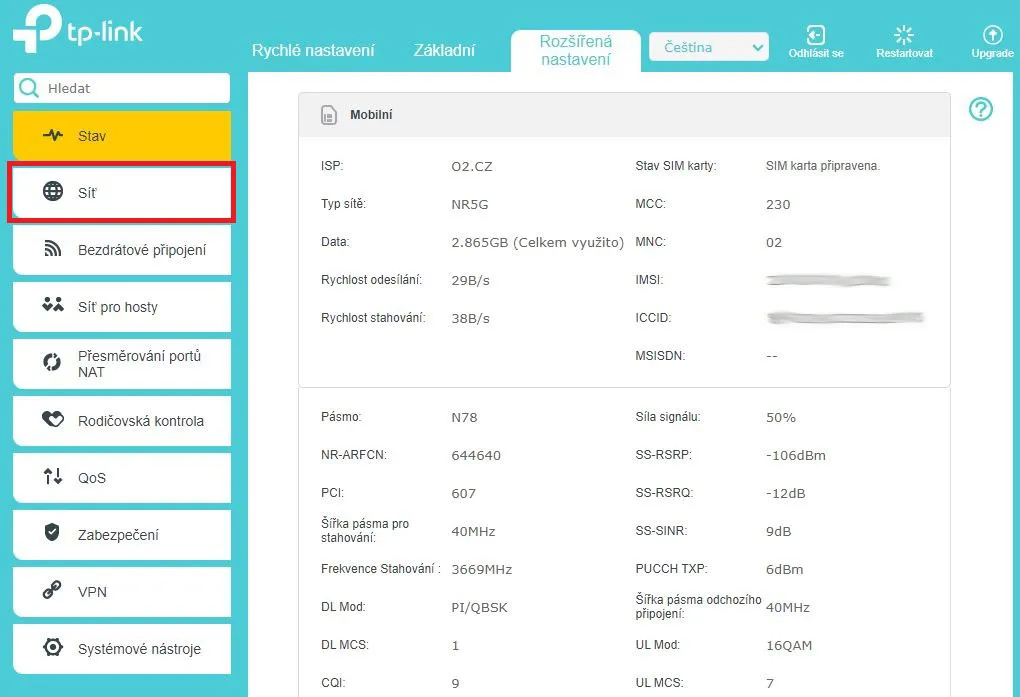

3. Na této kartě klikneme na volbu „Síť“.

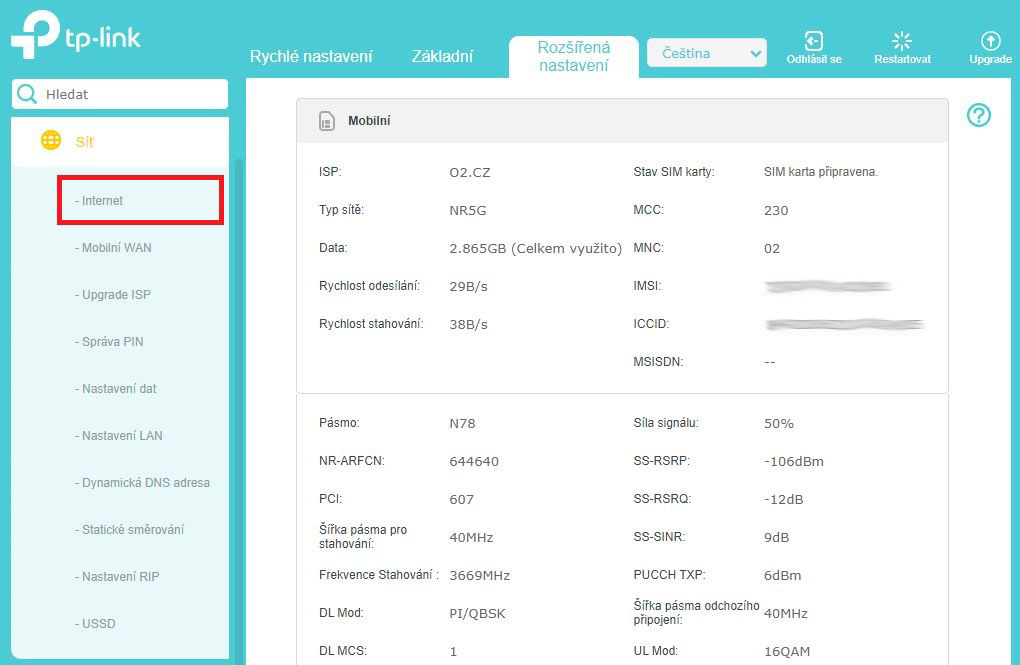

4. V rozbalovacím menu klikneme na volbu „Internet“.

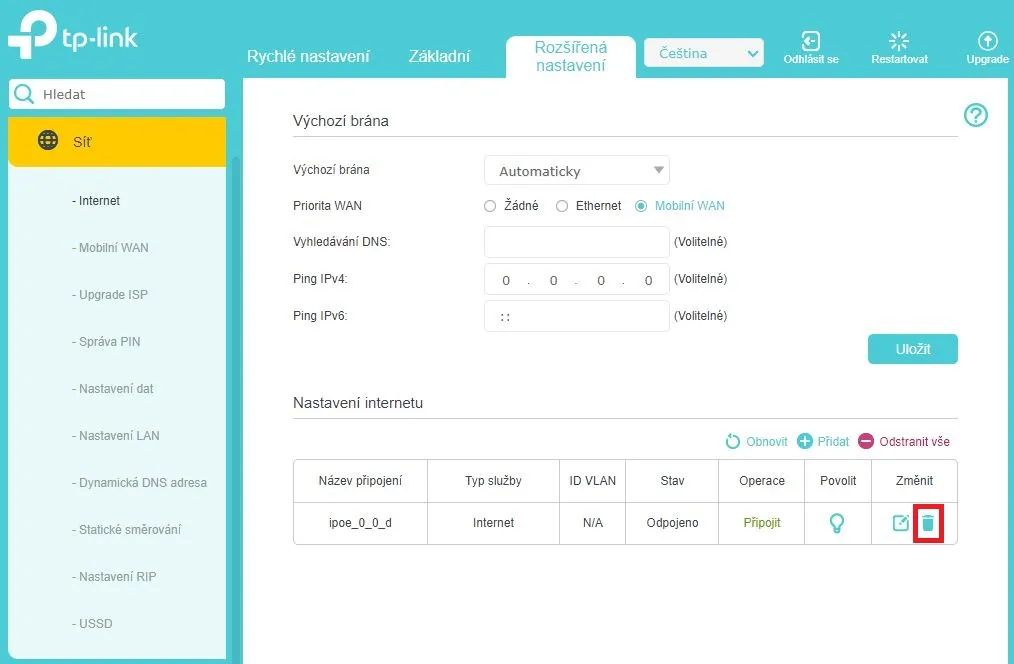

5. Na této kartě klikneme na symbol koše.

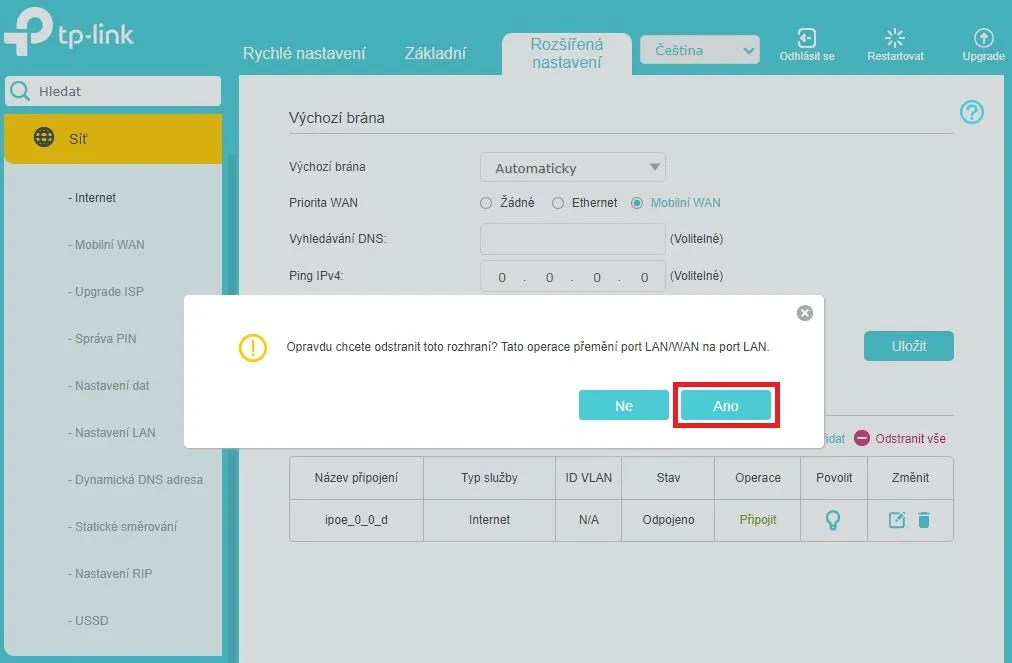

6. Následně se objeví dialogové okno, které je potřeba potvrdit kliknutím na „Ano“. Od této chvíle je LAN3/WAN port pouze LAN.



Modem má z výroby nastavené heslo na hodnotu uvedenou na štítku na spodní straně modemu. Přístupové heslo si můžete sami změnit, ochráníte tím nastavení modemu před cizím zásahem.

1. Propojte modem s počítačem přes ethernetový (síťový) kabel. Jeden konec zapojte v modemu do výstupu „LAN1“ nebo „LAN2“ a druhý do „LAN“ zdířky počítače.
2. Připojíme TP-LINK NX510v a vytvoříme přístupové heslo.
3. Pole „Heslo pro přihlášení“ vyplňte následovně:

   • Aktuální heslo = Stávající heslo, pokud jste ho neměnili, najdete na štítku na spodní straně modemu.
   • Nové heslo = Napište heslo, kterým chcete přístup do rozhraní modemu zabezpečit. Heslo musí mít 8-16 znaků a musí obsahovat alespoň jedno číslo nebo speciální znak, nesmí však obsahovat mezery ani diakritiku.
   • Potvrďte nové heslo = Napište vámi zvolené heslo z předchozího kroku pro ověření správnosti.

     Modem uloží nastavení během několika sekund. Příště už se do webové konfigurace přihlásíte novým heslem.

1. Otevřeme prohlížeč webových stránek a zadáme přístupovou IP adresu do zařízení 10.0.0.138. Napíšeme heslo, které jsme si v minulosti nastavili a klikneme na Přihlásit se.

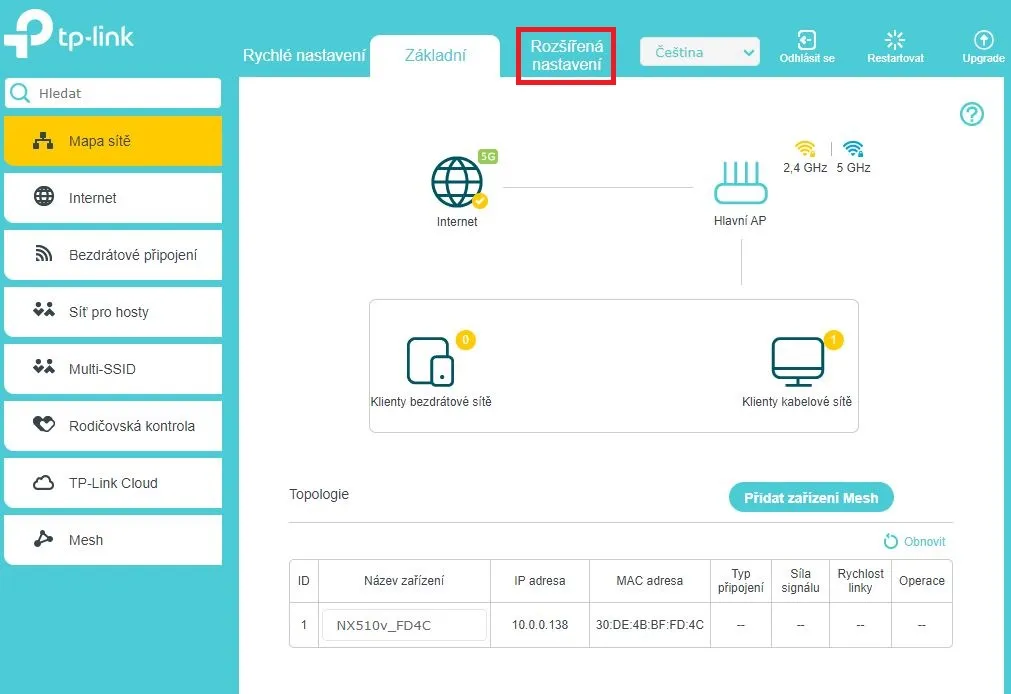

2. Dostaneme se na základní rozcestník nastavení TP-LINK NX510v. Klikneme na Rozšířená nastavení.

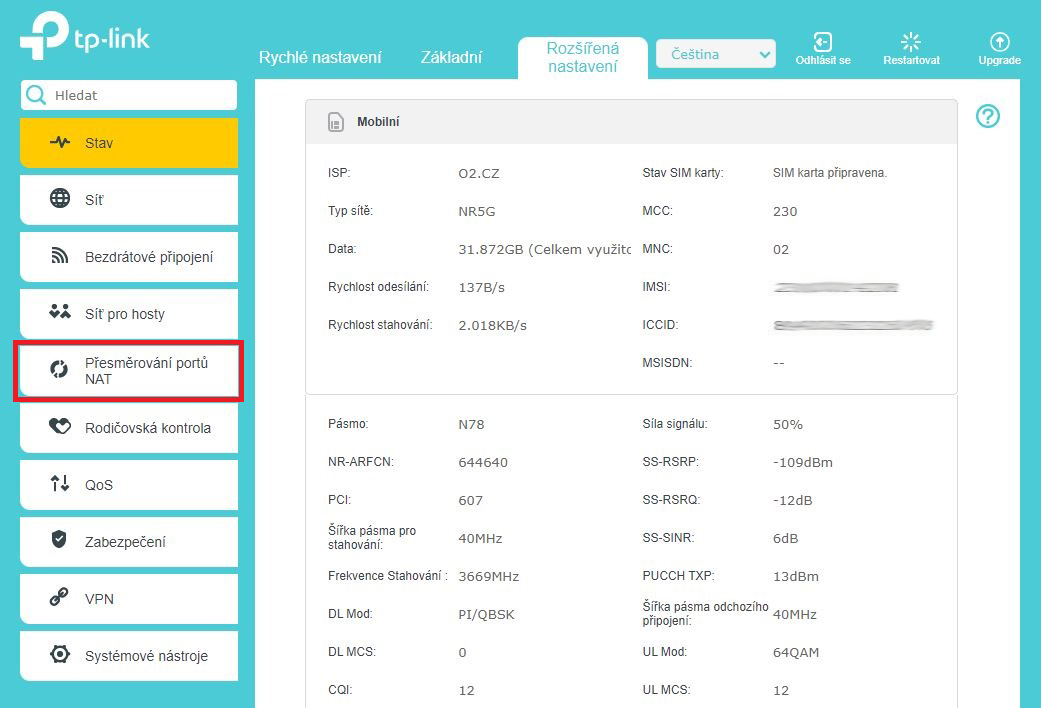

3. Na této kartě klikneme na volbu Přesměrování portů NAT.

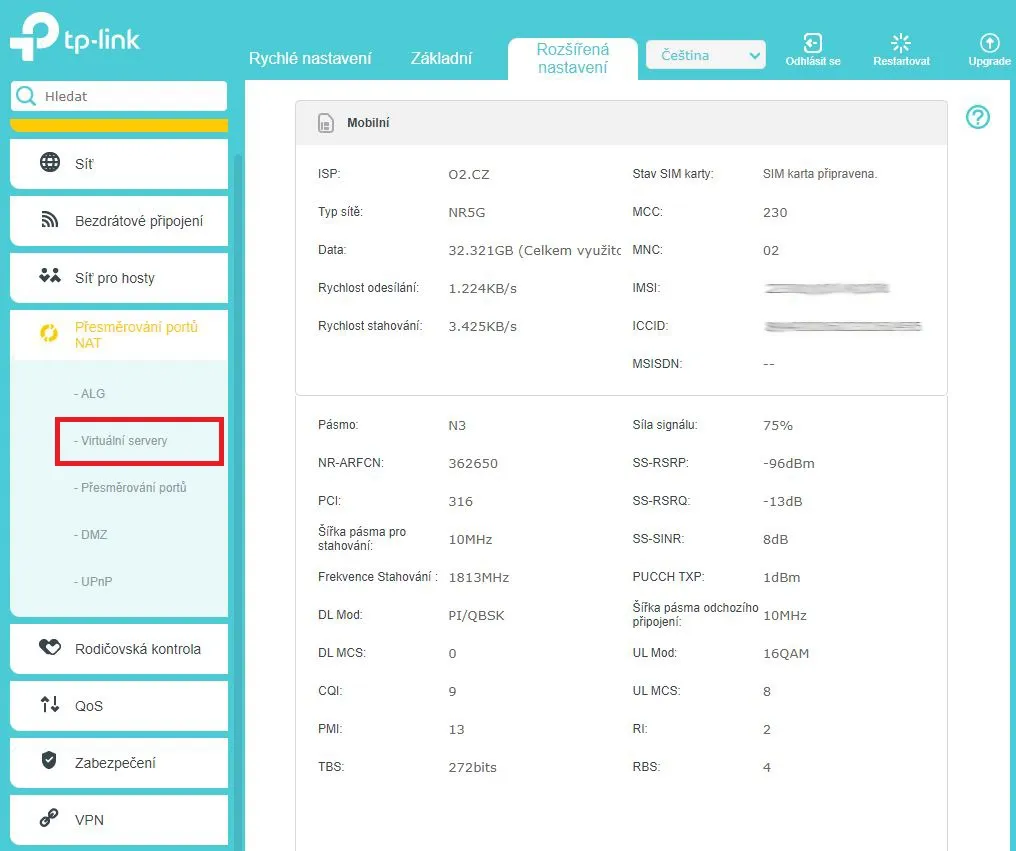

4. V rozbalovacím menu klikneme na volbu Virtuální servery.

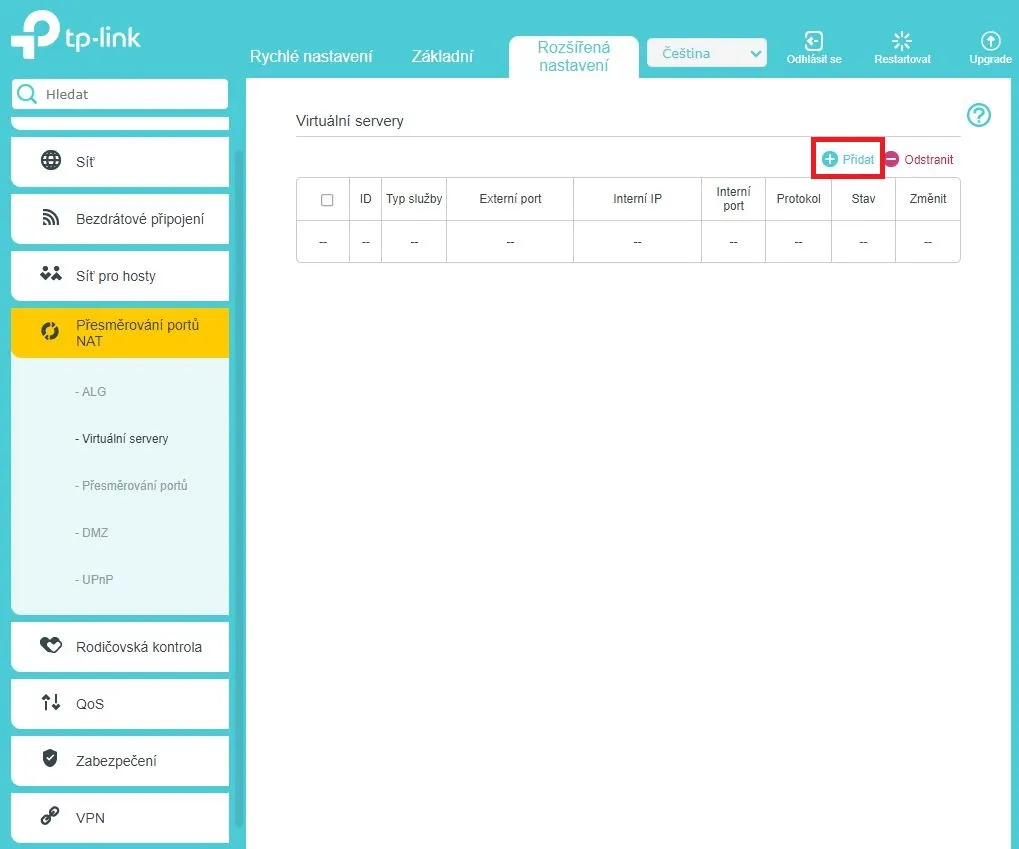

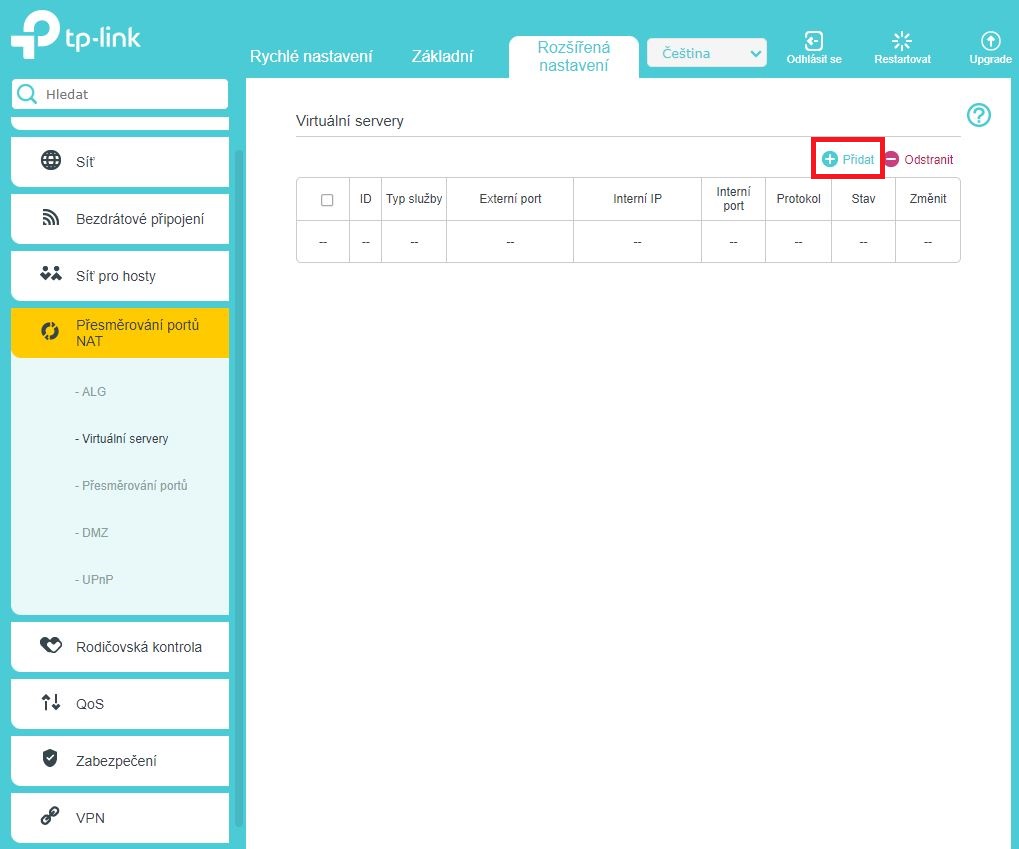

5. Na této kartě klikneme na Přidat.

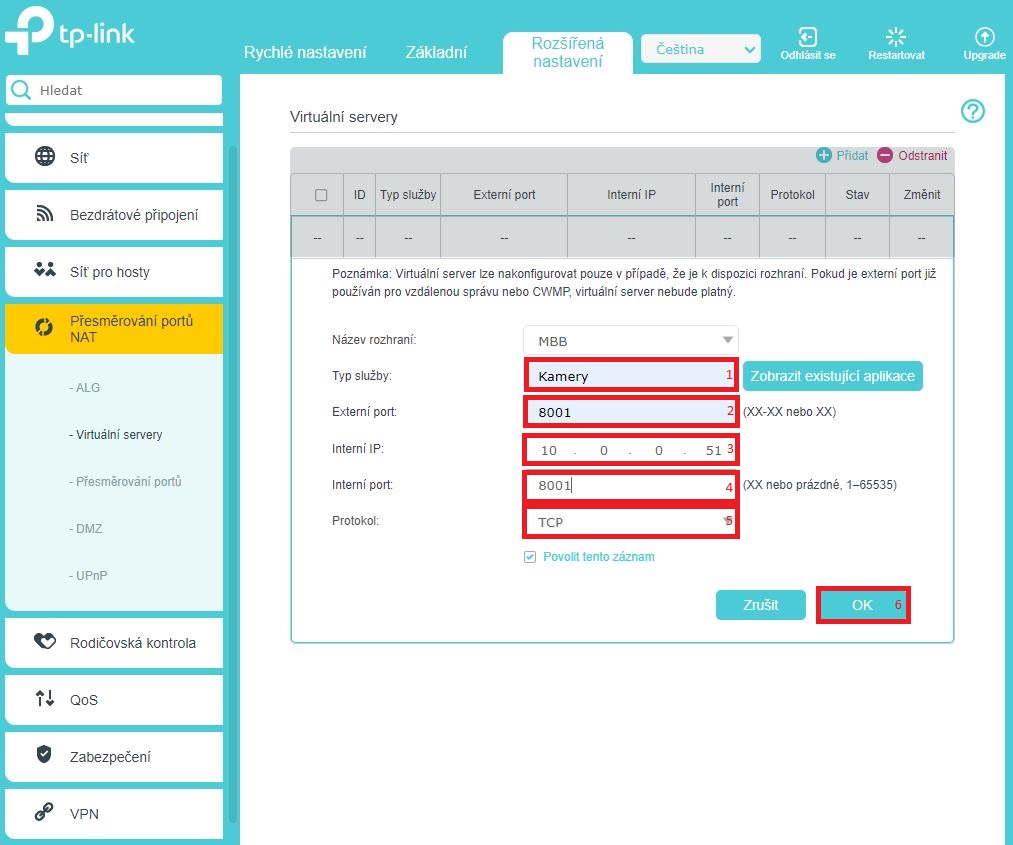

6. Na další kartě nastavíme kolonku Typ služby 1. Zde si můžeme zadat libovolný název našeho nastavení, nebo použijeme tlačítko Zobrazit existující aplikace, kde jsou již přednastaveny hodnoty pro nejpoužívanější.

7. Do pole Externí port 2 vyplníme požadovaný port. Do pole Interní IP 3 vyplníme IP zařízení na které chceme směrování uplatnit. Do pole Interní port 4 vyplníme požadovaný port. U pole Protokol 5 vybereme požadovanou hodnotu (TCP, UDP, nebo VŠE – oba protokoly) a potvrdíme tlačítkem OK 6.

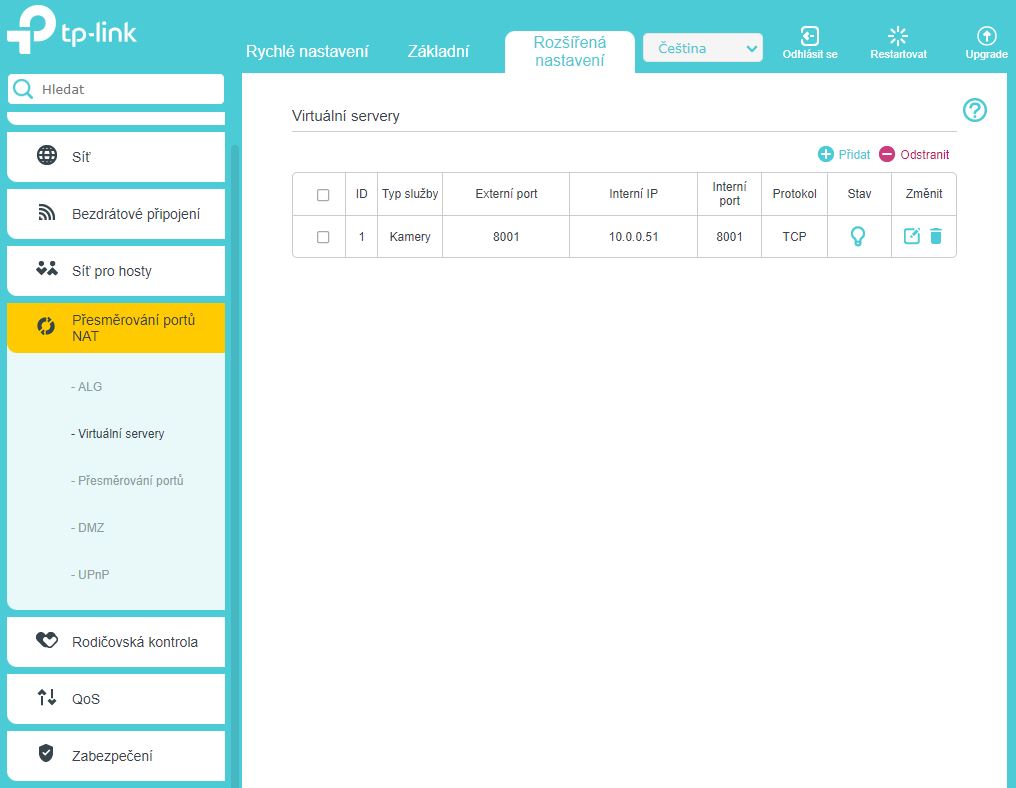

8. V dalším okně vidíme přehled nastavení jednotlivých portů/IP adres, které jsme si nakonfigurovali.



1. Připravte si modem

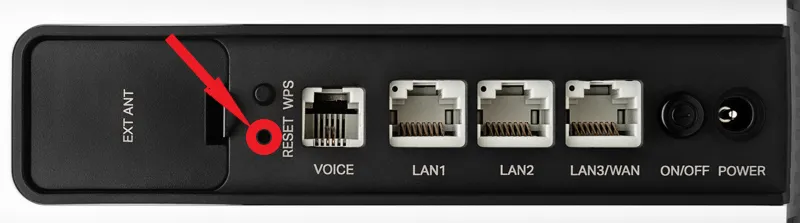

   Na zadní straně modemu najdete otvor s nápisem „Reset“.


2. Do otvoru „Reset“ vsuňte úzký předmět
   Můžete použít speciální sponku na vyndávání SIM karty, ale vystačíte i s koncem obyčejné kancelářské sponky. Jemně zatlačte, dokud neucítíte cvaknutí, a držte přibližně 10 sekund. Modem musí být při resetu zapnutý.

3. Uvolněte tlak a počkejte, než se obnoví tovární nastavení

Rozhraní

Wi-Fi
Mobilní síť 5G / 4G / 3G

---

Datové přenosy

5G NR, LTE-Advanced Pro, DC-HSPA+/HSPA+/UMTS

---

Podporované sítě

5G NR Sub-6 GHz
LTE FDD/TDD
WCDMA / UMTS

---

Data a konektivita

Rychlost mobilních dat:

• 5G download: až 4,67 Gb/s
• 5G upload: až 1,25 Gb/s
• LTE download: až 1,6 Gb/s (Cat19)
• LTE upload: až 200 Mb/s

Wi-Fi protokol:

• 802.11a/b/g/n/ac/ax (Wi-Fi 6)
• Dual Band (2,4 GHz + 5 GHz)
• až 3 000 Mb/s (AX3000)

Počet připojených zařízení:

• až 128 zařízení přes Wi-Fi

Porty:

• 3× Gigabit LAN (10/100/1000 Mb/s)
• 1× Gigabit WAN/LAN
• 1× Nano SIM slot

Podporovaná pásma:
5G NR: n1/n3/n7/n8/n20/n28/n38/n40/n41/n77/n78
4G LTE FDD: B1/B3/B7/B8/B20/B28
4G LTE TDD: B38/B40/B41
3G: B1/B8

---

Systémové požadavky

• Windows 7/8/8.1/10/11
• macOS
• iOS / Android
• Webový prohlížeč (Chrome, Edge, Safari apod.)

---

Obsah balení

• TP-Link NX510
• Napájecí adaptér
• Ethernetový kabel (RJ45)
• Rychlá instalační příručka
